IRIS - Drosselklappe

IRIS

Drosselklappe

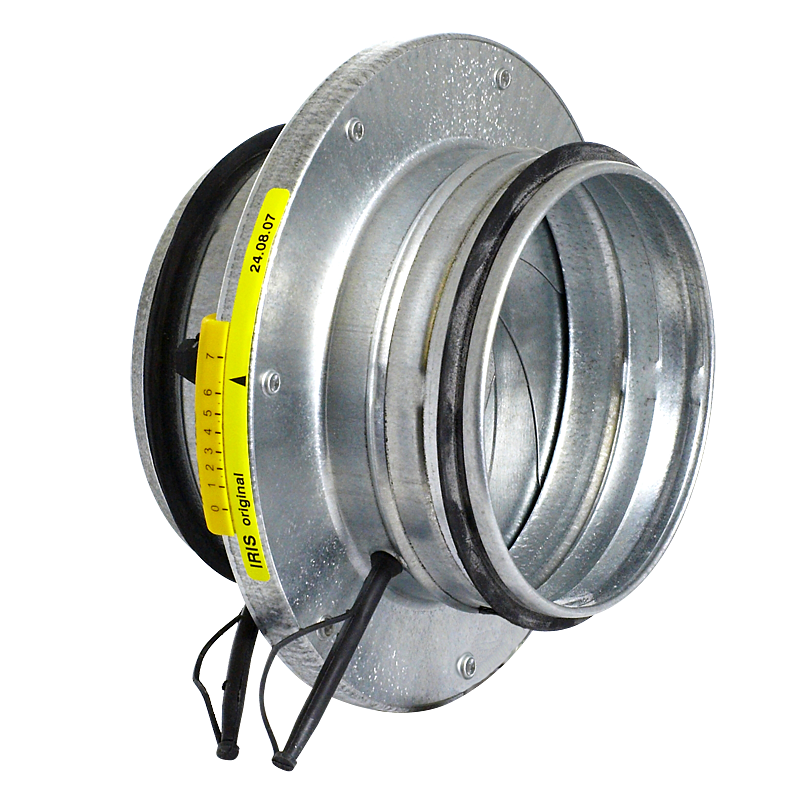

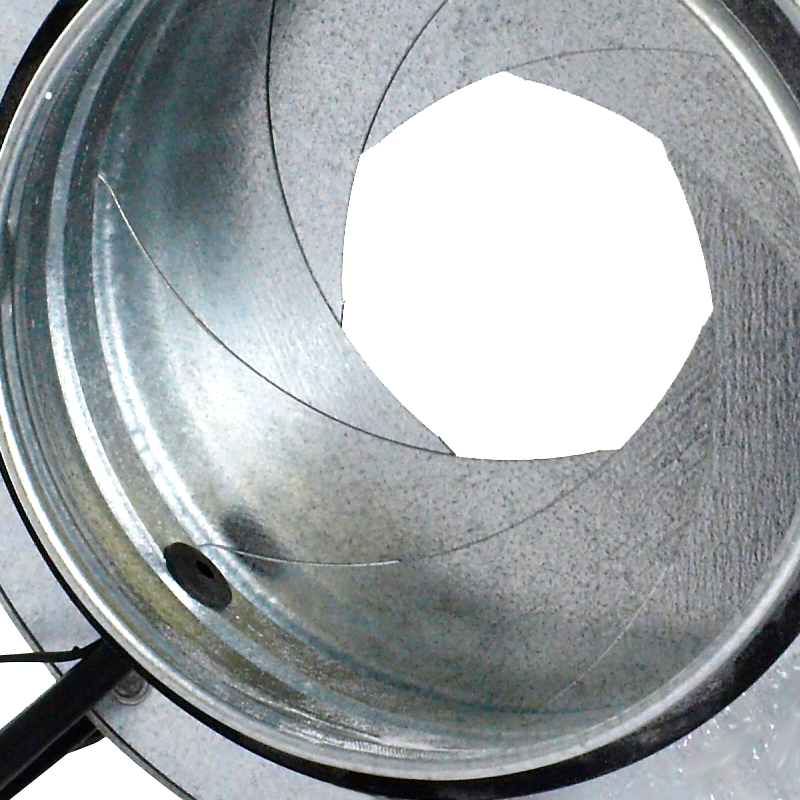

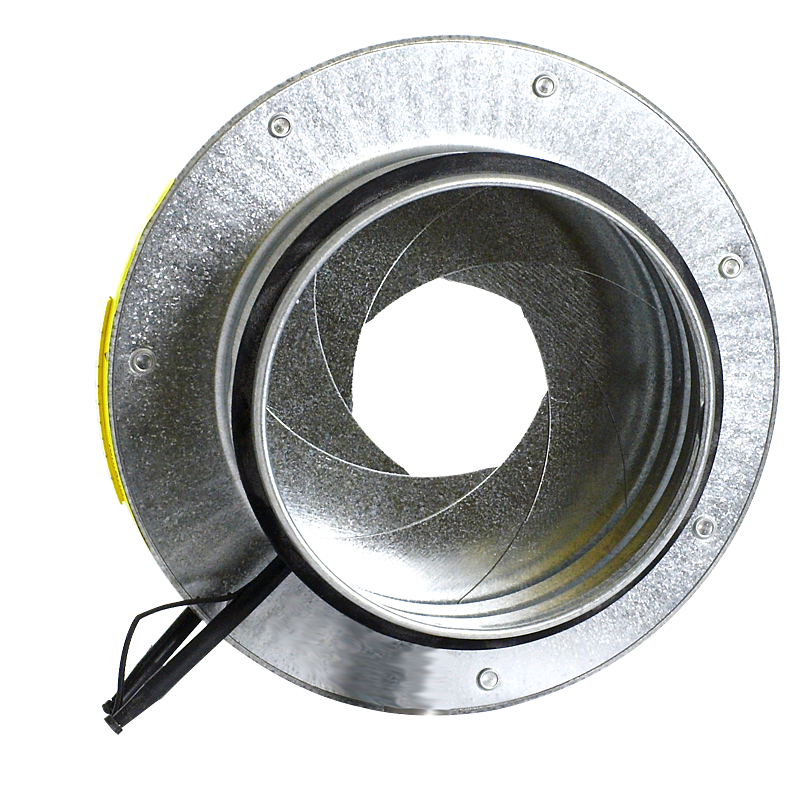

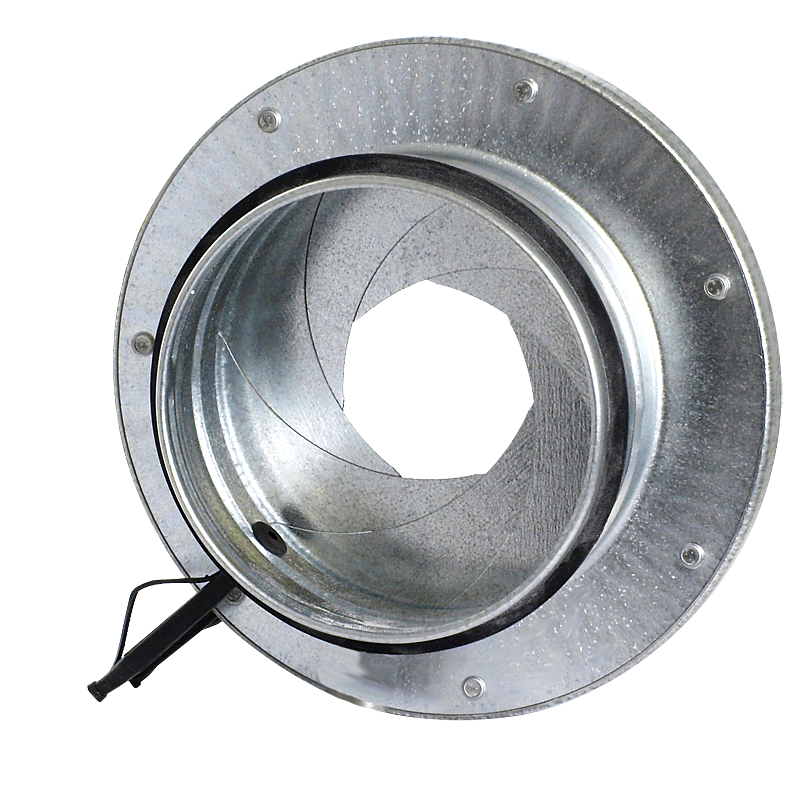

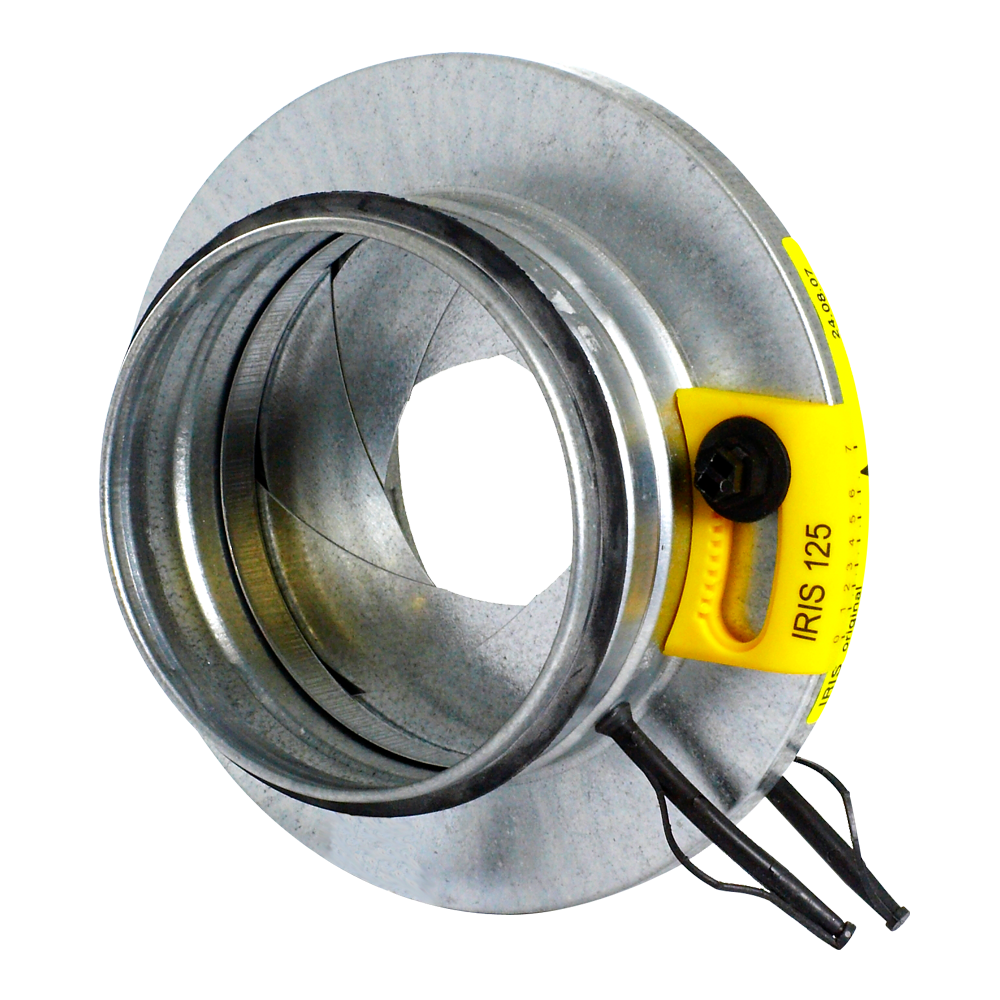

Der Dämpfer vom Typ IRIS ist für runde Lüftungskanäle ausgelegt und ermöglicht eine einfache Einstellung des Luftdurchsatzes durch sanftes Ändern des Öffnungsdurchmessers.
Fragen Sie nach einem Produkt

Anwendung

Der Dämpfer vom Typ IRIS ist für runde Lüftungskanäle ausgelegt und ermöglicht eine einfache Einstellung des Luftdurchsatzes durch sanftes Ändern des Öffnungsdurchmessers.

Konstruktion

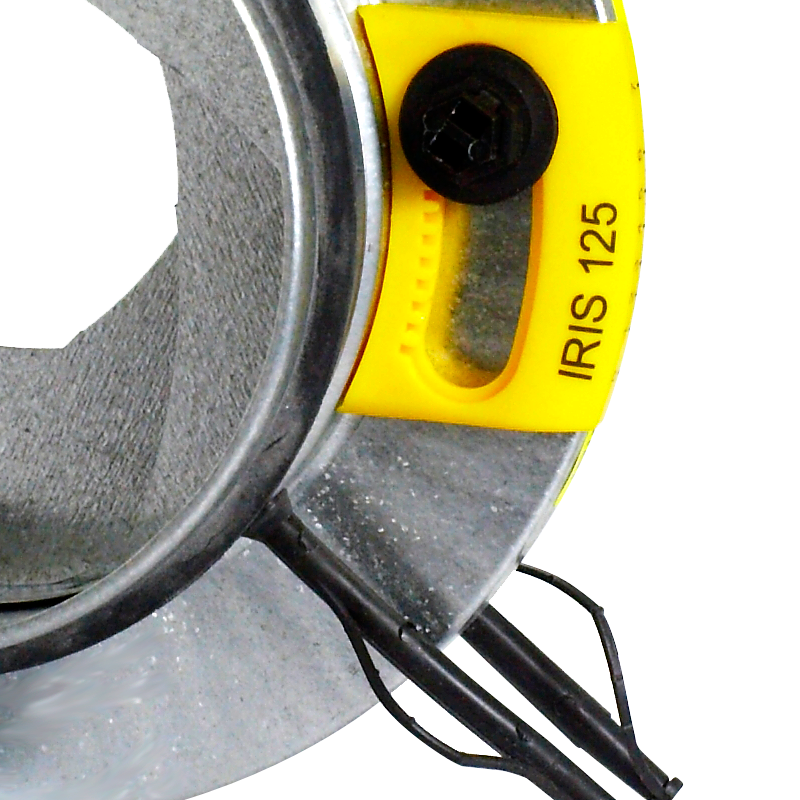

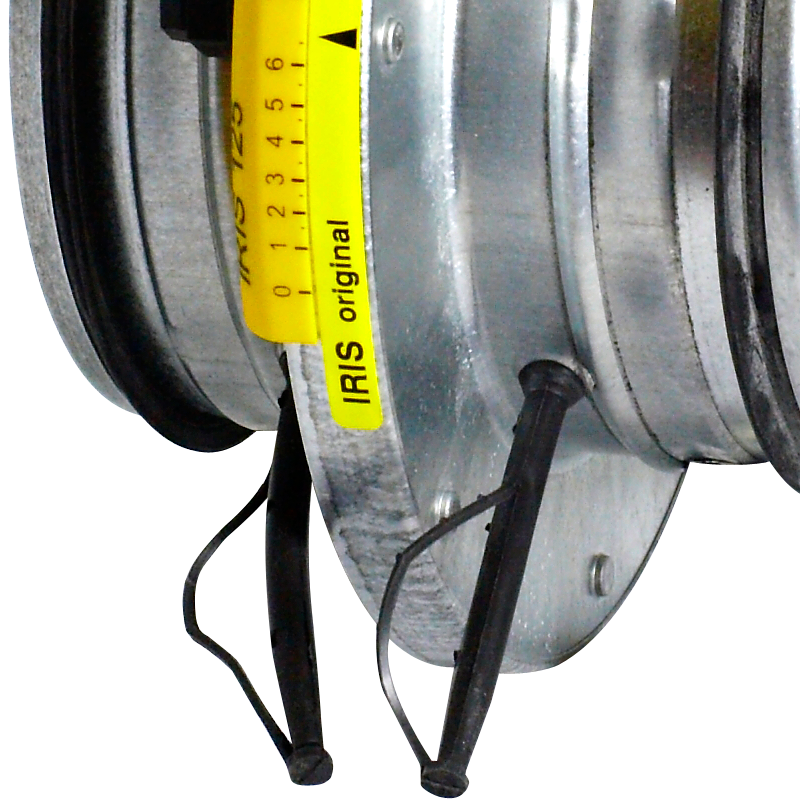

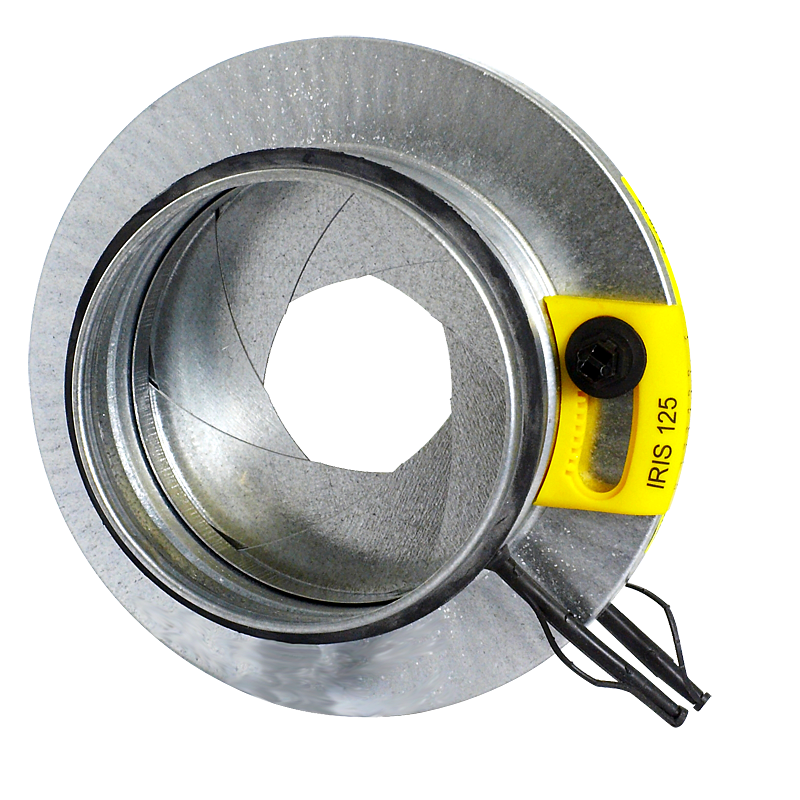

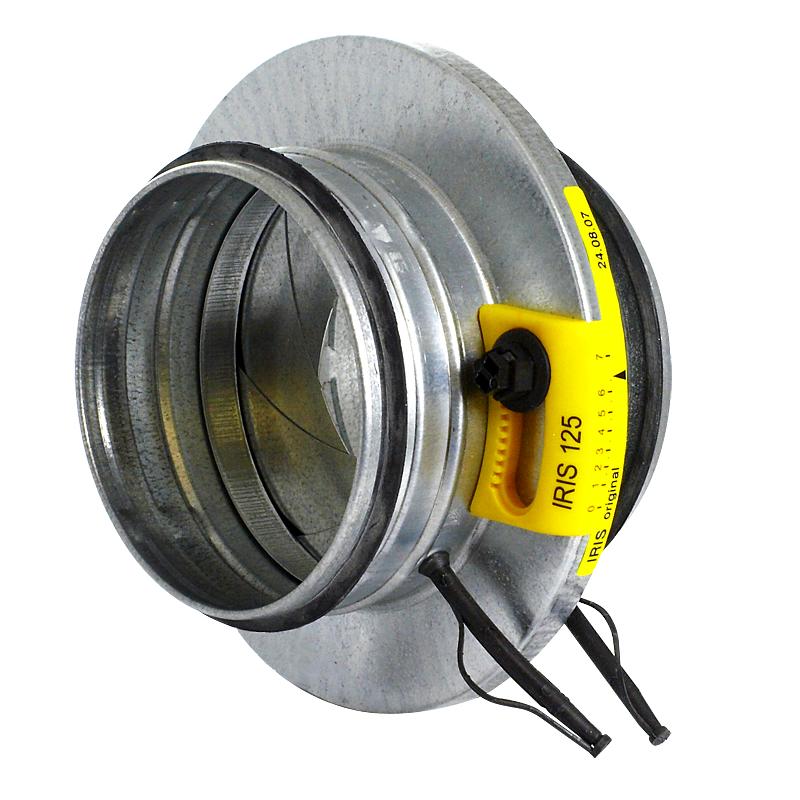

Der IRIS-Dämpfer kann sowohl in Abgas- als auch in Versorgungskanälen verwendet werden. Es ist mit Hebeln zum Einstellen des Bohrungsdurchmessers und mit zwei Enden zum Anschließen der Durchflussregelung ausgestattet. Der Einstellhebel hat zwei Schrauben, die den Gashebel in der gewünschten Einstellung verriegeln.

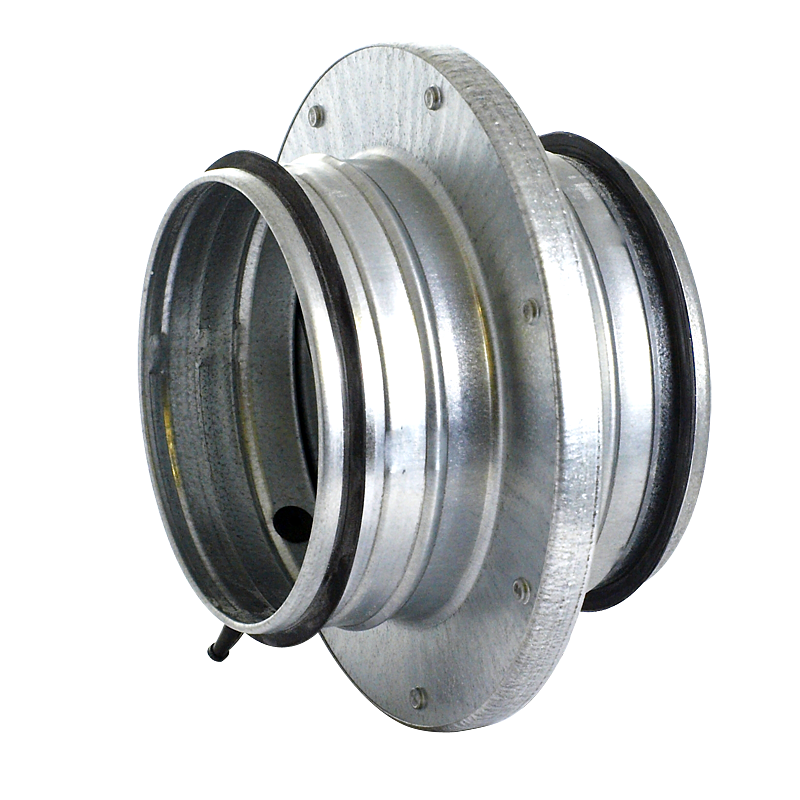

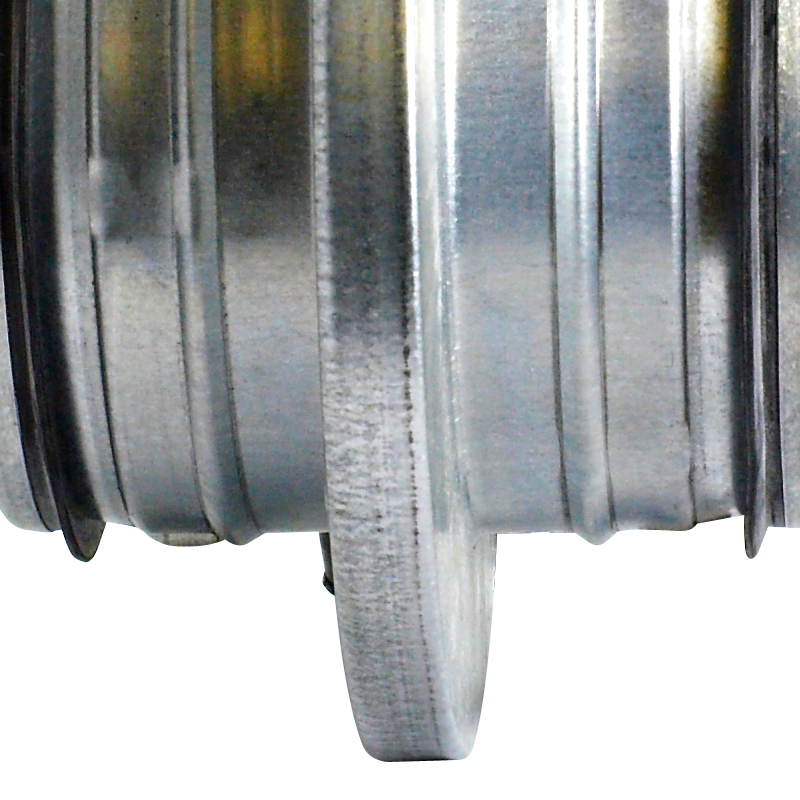

Der IRIS-Dämpfer besteht aus verzinktem Stahl und verfügt über zwei Gummidichtungen, die eine dichte Installation im Kanal ermöglichen.

Versammlung

Dämpfer sollten in der Leitung installiert werden, um gerade Abschnitte zu gewährleisten:

  • 4 x Kabeldurchmesser vor dem Dämpfer
  • 1 x Kabeldurchmesser nach dem Dämpfer

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Größe

Typ A B L ØD Ød
  mm mm mm mm mm
IRIS 80 30 22 110 125 79
IRIS 100 30 32 110 165 99
IRIS 125 30 42 110 210 124
IRIS 150 30 42 110 210 124
IRIS 160 30 35 110 230 159
IRIS 200 30 42 110 285 199
IRIS 250 30 42 135 335 249
IRIS 315 30 47 135 410 314
IRIS 400 60 62 190 525 398
IRIS 500 50 77 170 655 498
IRIS 630 50 92 170 815 628
IRIS 800 100 107 270 1015 798
