RH

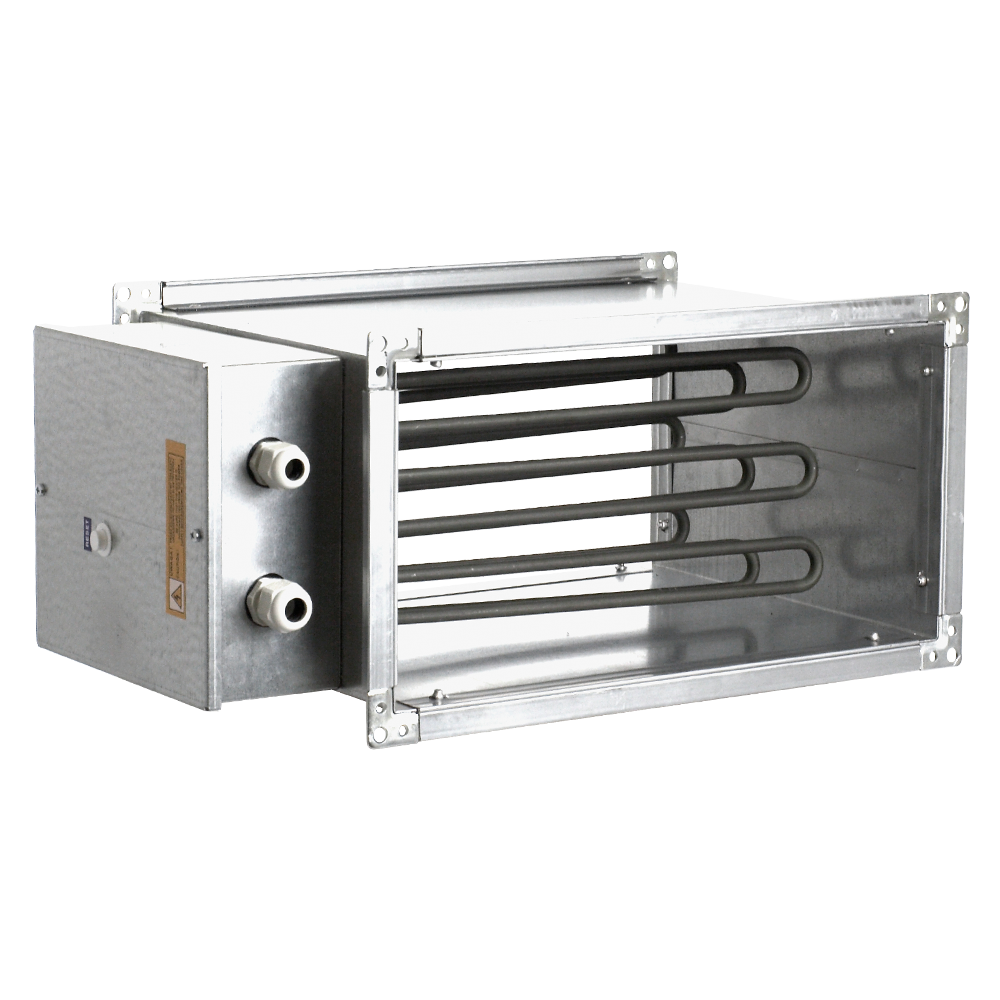

Rohrheizer
Die Lufterhitzer der Baureihe RH werden in denjenigen Zwangslüftungssystemen eingesetzt, in den die Erhöhung der Temperatur in der Wintersaison oder die Erhaltung einer konstanten Raumtemperatur nötig ist.
Anwendung
RH-Heizungen werden in mechanischen Versorgungslüftungssystemen verwendet, in denen:
- Es besteht die Notwendigkeit, die Temperatur in Winterperioden zu erhöhen,
- die Temperatur in den Räumen auf einem konstanten Niveau zu halten,
- in technologischen Prozessen, die eine konstante Luftversorgung erfordern Temperatur.
Konstruktion
- Installation direkt in rechteckigen Lüftungskanälen
- Das Gehäuse besteht aus verzinktem Gehäuse Stahlblech
- Heizelemente aus Edelstahl
- doppelter Überhitzungsschutz:
- automatisch (Temp. + 75 ° C)
- mit manuellem Reset (Temp. + 85 ° C)
Hinweis
Kanalheizungen und o sollten so gewählt werden, dass die Ablufttemperatur + 40 ° C nicht überschreitet. Die Luftgeschwindigkeit durch die Heizungen darf 1,5 m / s nicht unterschreiten.
Größe
| Typ | A | B | C | D | E | F | G | ØH |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| RH-40/20-30 | 320 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-45 | 320 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-60 | 320 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-90 | 500 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-120 | 500 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-135 | 740 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-150 | 740 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-40/20-180 | 740 | 398 | 198 | 420 | 220 | 440 | 240 | 9 |
| RH-50/25-45 | 320 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-60 | 320 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-90 | 320 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-120 | 530 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-135 | 530 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-150 | 530 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-180 | 530 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-210 | 740 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-225 | 740 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-240 | 740 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/25-270 | 740 | 498 | 248 | 522 | 270 | 540 | 290 | 9 |
| RH-50/30-45 | 320 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-60 | 320 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-90 | 320 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-120 | 532 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-135 | 532 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-150 | 532 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-180 | 532 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-210 | 740 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-225 | 740 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-240 | 740 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-50/30-270 | 740 | 500 | 298 | 522 | 320 | 540 | 338 | 9 |
| RH-60/30-60 | 344 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-90 | 344 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-120 | 497 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-150 | 497 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-180 | 497 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-210 | 497 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-240 | 650 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-270 | 650 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/30-300 | 650 | 600 | 298 | 622 | 320 | 640 | 338 | 9 |
| RH-60/35-60 | 344 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-90 | 344 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-120 | 497 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-150 | 497 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-180 | 497 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-210 | 497 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-225 | 497 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-240 | 650 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-270 | 650 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-300 | 650 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-330 | 752 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-360 | 752 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-390 | 752 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-60/35-420 | 752 | 600 | 348 | 622 | 370 | 640 | 338 | 9 |
| RH-70/40-90 | 288 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-120 | 288 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-150 | 288 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-180 | 288 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-210 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-240 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-270 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-300 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-330 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-360 | 532 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-390 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-420 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-450 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-480 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-510 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-540 | 777 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-600 | 1021 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-660 | 1021 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-70/40-720 | 1021 | 700 | 398 | 722 | 420 | 740 | 438 | 9 |
| RH-80/50-90 | 326 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-120 | 326 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-150 | 326 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-180 | 326 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-210 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-240 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-270 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-300 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-330 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-360 | 582 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-390 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-420 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-450 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-480 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-510 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-540 | 800 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-600 | 1038 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-630 | 1038 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-660 | 1038 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-80/50-720 | 1038 | 800 | 498 | 822 | 520 | 840 | 538 | 9 |
| RH-100/50-90 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-120 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-150 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-180 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-210 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-240 | 326 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-270 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-300 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-330 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-360 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-390 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-420 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-450 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-480 | 561 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-510 | 800 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-540 | 800 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-600 | 800 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-660 | 800 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
| RH-100/50-720 | 800 | 1000 | 498 | 1024 | 524 | 1056 | 556 | 13 |
