THGT
Entrauchungsventilator

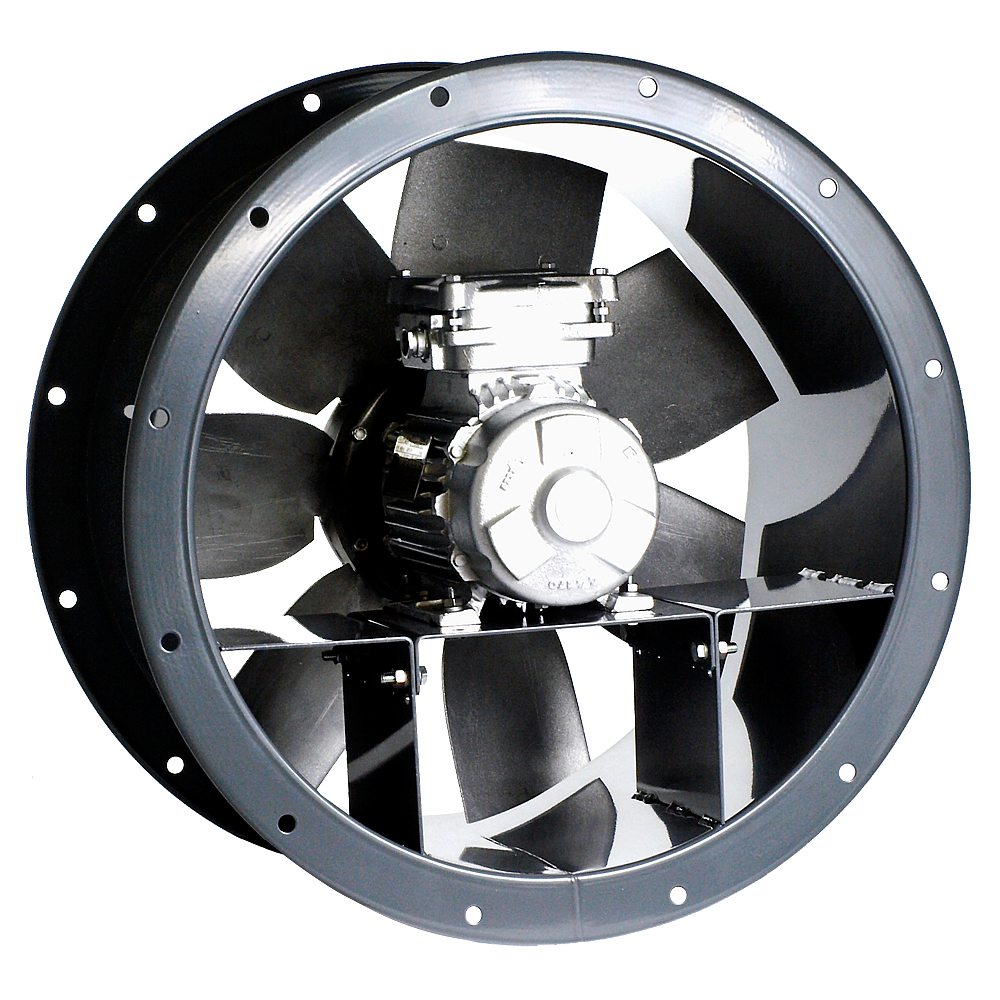

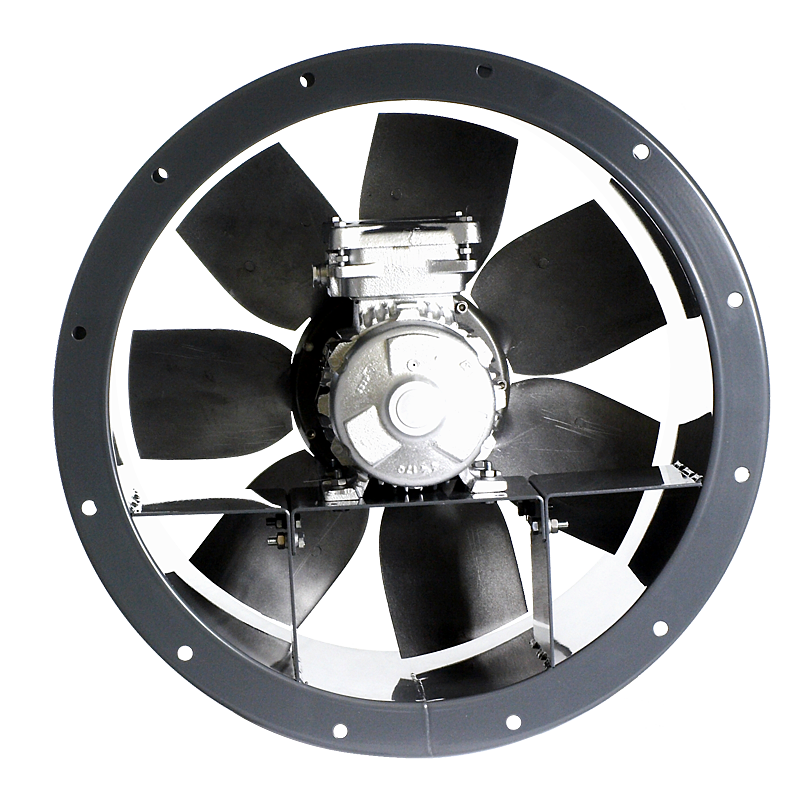

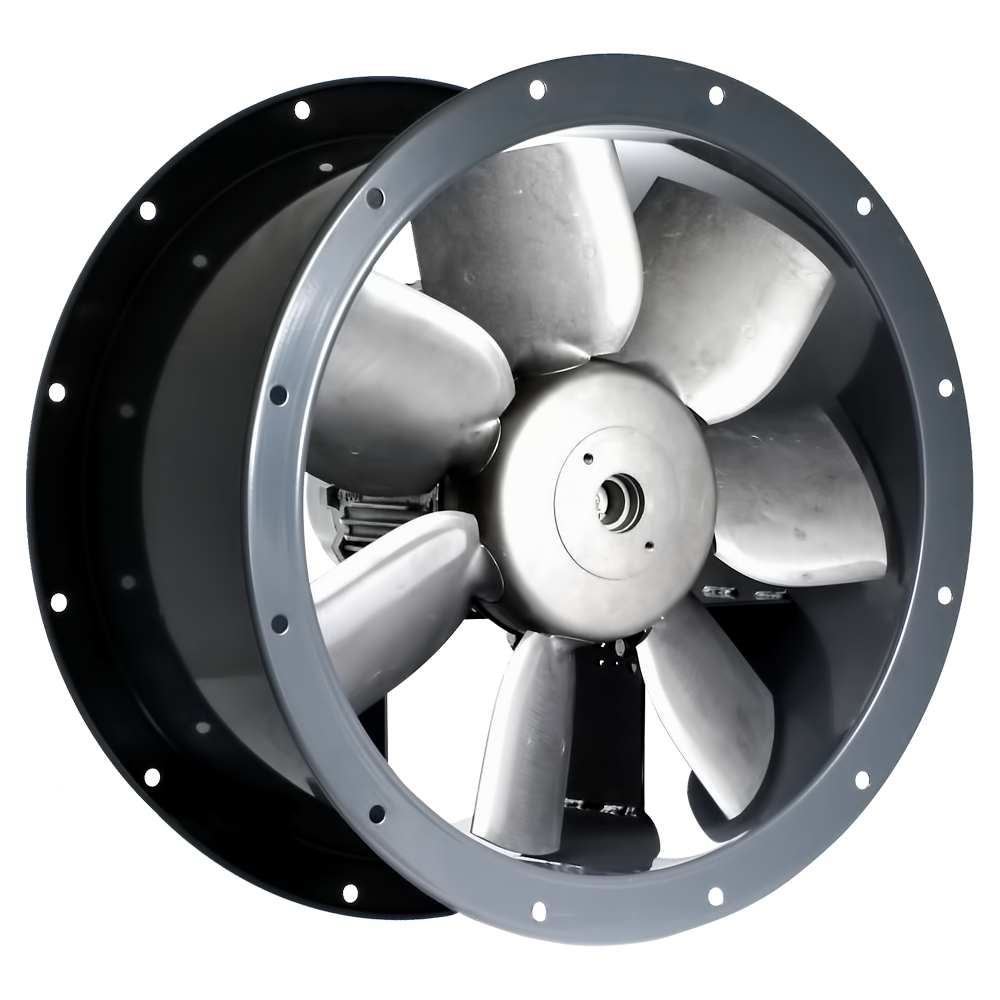

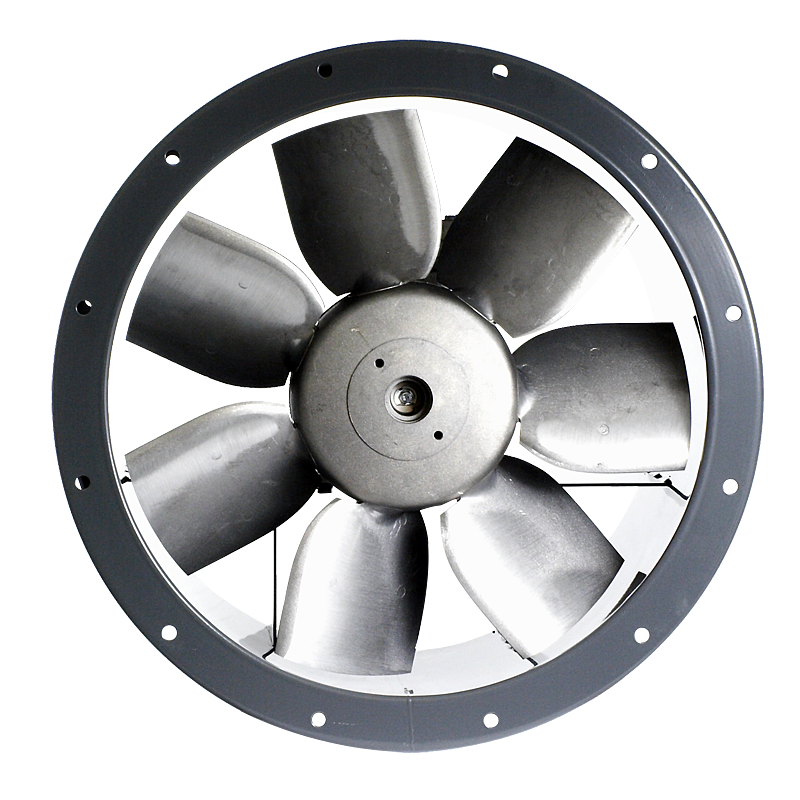

Axial Entrauchungsventilator in Kanalausführung.
Geeignet für Anwendungen, bei hohe Volumenströmen.
Zertifiziert nach F-400/120 und F-300/120.
Temperaturbeständigkeit
400°C/2h
400°C/2h
Temperaturbeständigkeit
300°C/2h
300°C/2h
Anwendung
Die Baureihe THGT eignet sich für allgemeine Be- und Entlüftung bei Fördermitteltemperaturen im Bereich von -20°C bis +40°C und im Brandfalle für bis zu 400°C / 120 min.
Zertifiziert nach F-400 120 und F-200 120
Konstruktion

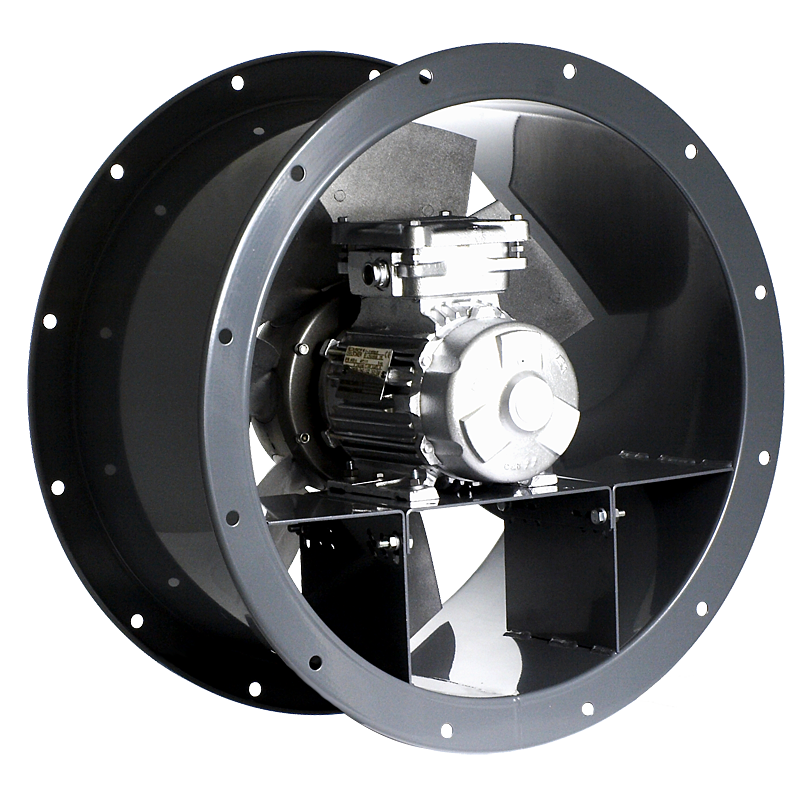

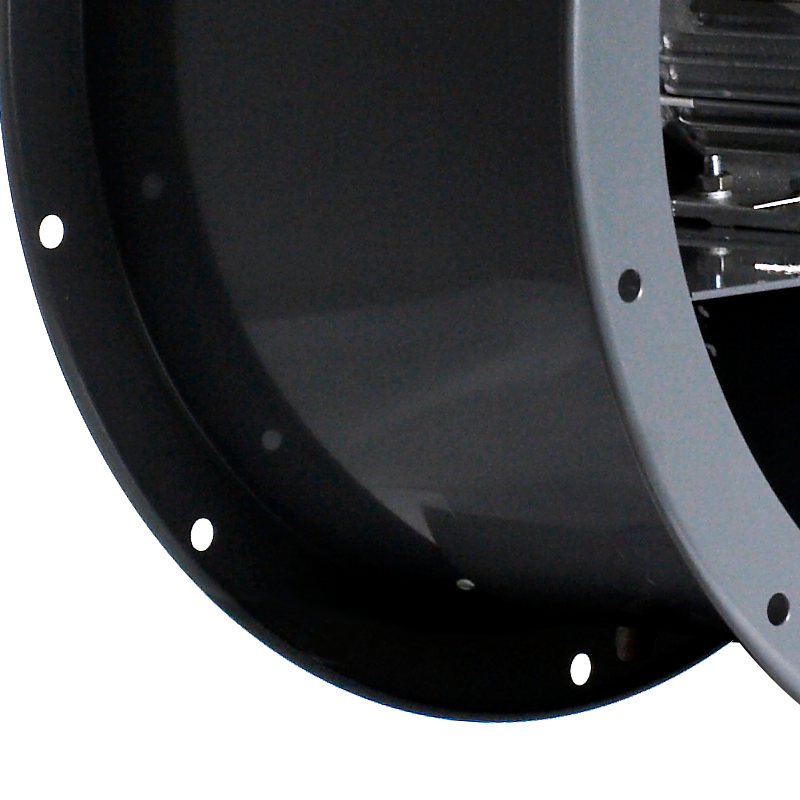

Direktgetriebener Axialventilator mit Gehäuse aus stahlverzinktem Blech.

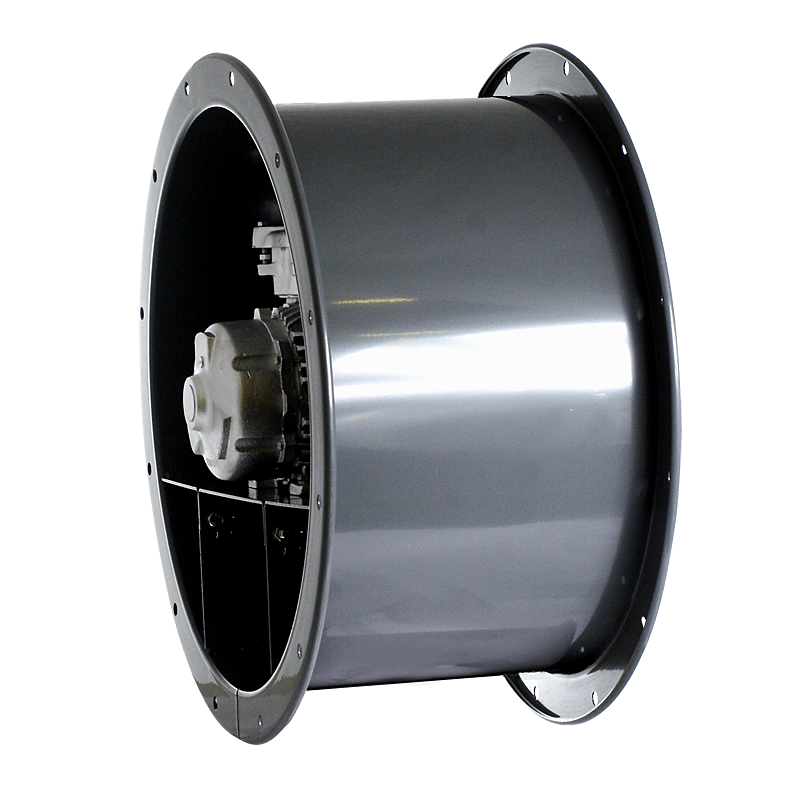

Gehäuse in unterschiedlichen Längen erhältlich (Lang / Kurz) mit Ausnahme der reversierbaren Ausführung, sowie bei der zertifizierten Brandgasausführung (F400).
Das lange Gehäuse verfügt über einen externen Klemmenkasten.

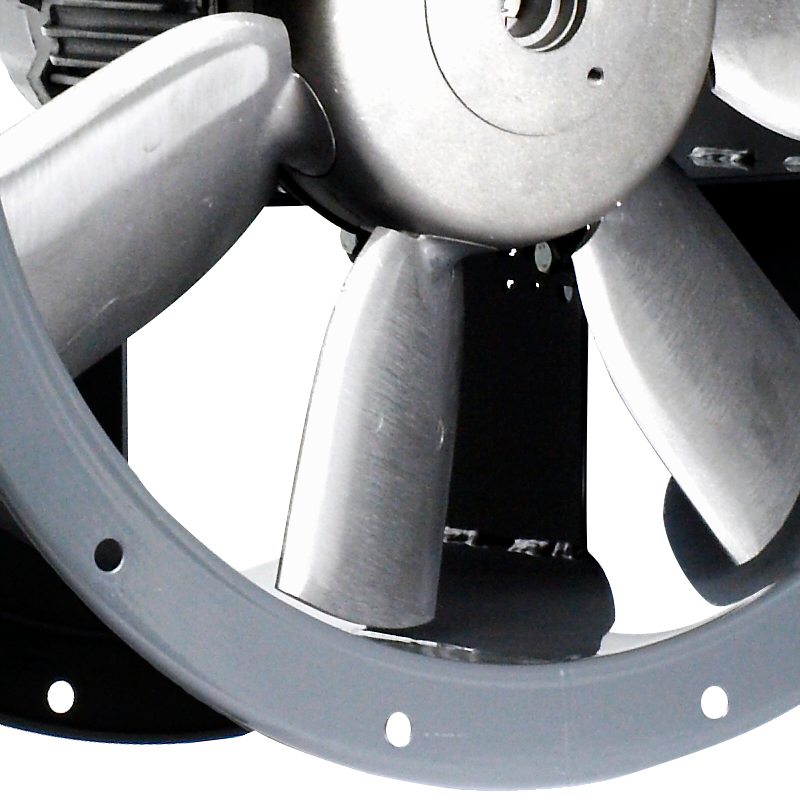

Das Laufrad besteht aus Aluminium mit einstellbarem Neigungswinkel der einzelnen Flügel.
Bei zweipoligen Lüftern besteht das Laufrad aus einem Guss.
Die Installation des Ventilators ist sowohl horizontal als auch vertikal möglich.
Grundsätzlich sind die Ventilatoren ohne Klemmenkasten ausgeführt. Diese sind jedoch auf Anfrage erhältlich und können separat geliefert werden.

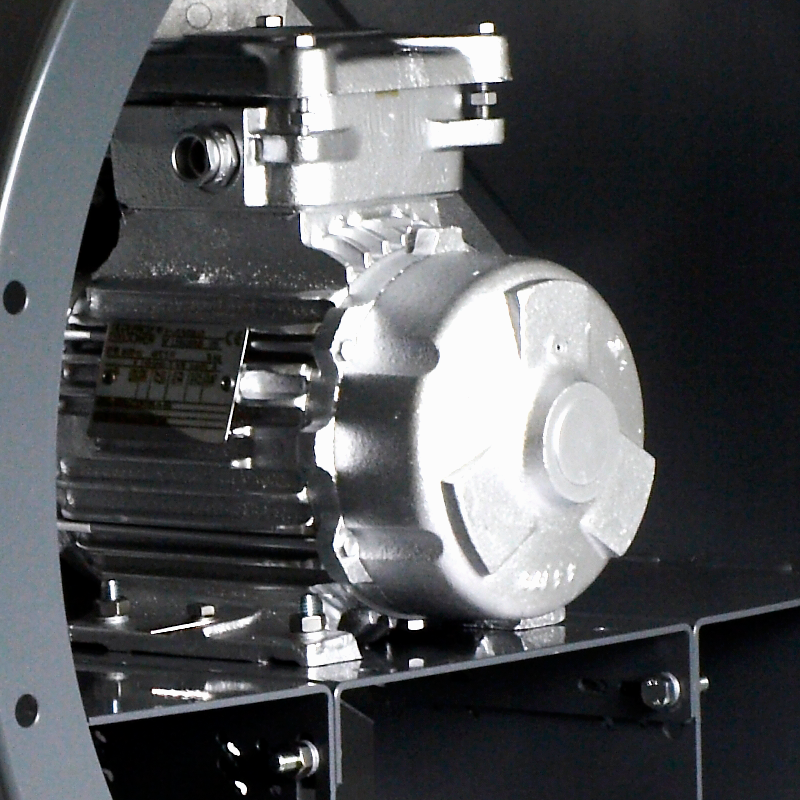

Motor
Asynchron Drehstrommotoren in 230/400V 50Hz bis 3kW und 400V/50Hz für alle weiteren Ausführung.
- Für 400°C/2h = Schutzart IP 55 und Isolationsklasse H
- Für 300°C/2h = Schutzart IP 55 und Isolationsklasse H
- Für 200°C/2h = Schutzart IP 55 und Isolationsklasse F
Technischer Support
- Benutzerhandbuch 3,01 MB
- Konformitätserklärung (CE) 368,11 KB
- Konformitätserklärung (CE) 371,98 KB
- Konformitätserklärung (CE) 371,98 KB
- Konformitätserklärung (CE) 365,69 KB
- Konformitätserklärung (CE) 771,11 KB
- Konformitätserklärung (CE) 1,04 MB
- Konformitätserklärung (CE) 365,69 KB
- Konformitätserklärung (CE) 229,60 KB
- Konformitätserklärung (CE) 368,11 KB
- Konformitätserklärung (CE) 368,11 KB
- Konformitätserklärung (CE) 225,62 KB
- Konformitätserklärung (CE) 365,70 KB
- Konformitätserklärung (CE) 229,63 KB
- Konformitätserklärung (CE) 225,62 KB
- Konformitätserklärung (CE) 371,98 KB
- Produktzertifikat 512,10 KB
- Produktzertifikat 642,09 KB
- Produktzertifikat 639,52 KB
- CAD-Zeichnungen 66,12 MB
- Elektrischer Anschlussplan 22,96 KB
Arbeitseigenschaften
Größe
| Typ | B | C | D | E | F | N | AC | AL |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| THGT/4-400-6/8-0.55kW | 400 | 402 | 450 | 487 | 12 | 8 | 250 | 380 |
| THGT/4-450-6/8-0.55kW | 450 | 457 | 500 | 537 | 12 | 8 | 250 | 480 |
| THGT/4-500-6/8-0.55kW | 500 | 467 | 560 | 595 | 12 | 12 | 250 | 480 |
| THGT/4-560-6/8-0.55kW | 560 | 564 | 620 | 655 | 12 | 12 | 280 | 600 |
| THGT/4-630-6/8-0.75kW | 630 | 564 | 690 | 725 | 12 | 12 | 280 | (700*) |
| THGT/4-710-5/8-1.1kW | 710 | 564 | 770 | 806 | 12 | 16 | 380 | 600 |
| THGT/4-800-3/8-1.1kW | 800 | 564 | 860 | 896 | 12 | 16 | 380 | 600 |
| THGT/4-900-6/8-3kW | 900 | 737 | 970 | 1005 | 15 | 16 | 450 | 750 |
| THGT/4-1000-6/8-4kW | 1000 | 767 | 1070 | 1105 | 15 | 16 | 450 | 780 |
| THGT/4-1250-6/8-15kW | 1250 | 895 | 1320 | 1355 | 15 | 20 | 500 | 1150 |
