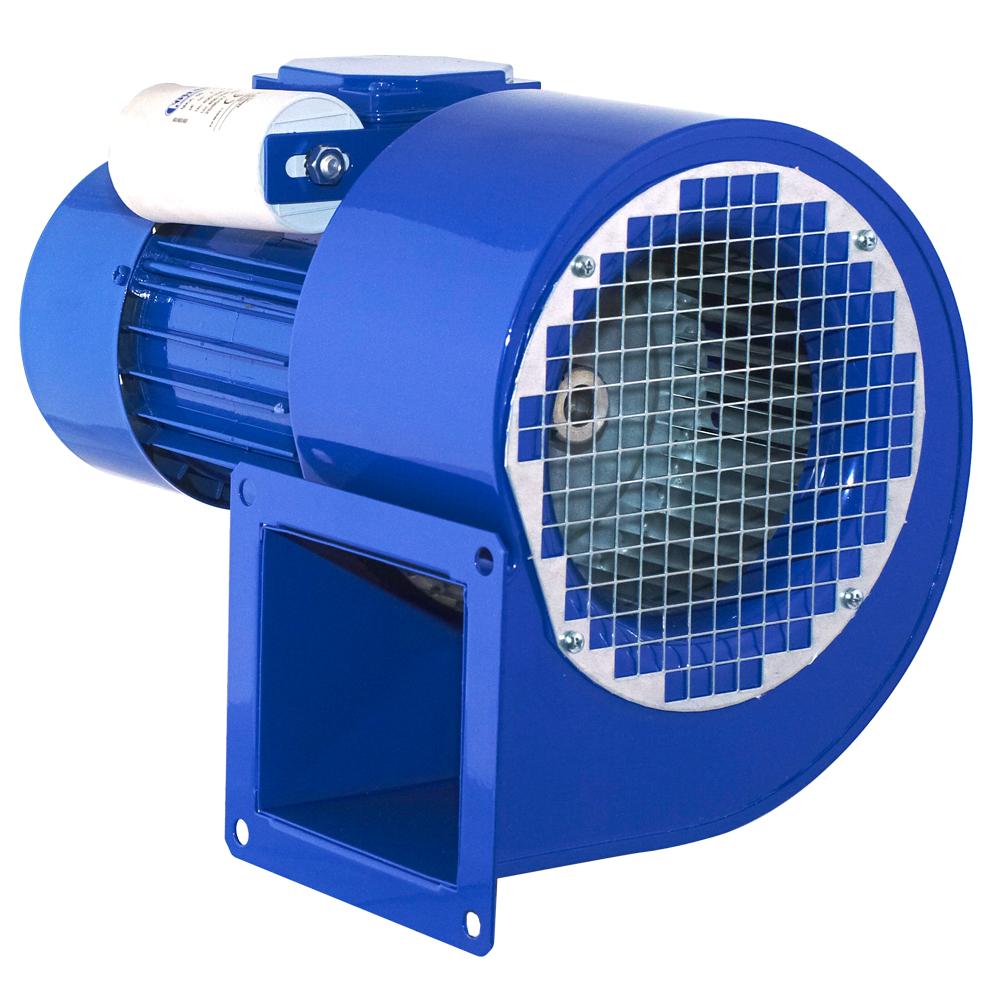

GFB - Radialventilator

GFB

Radialventilator

Niederdruck-Radialventilator zur Beförderung von normaler Luft bis max. 80°C Dauertemperatur.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

ANWENDUNG

Der Ventilator ist für Transportsysteme von nicht aggressiven und nicht explosiven Gasen ohne Verschmutzung ausgelegt. Typische Anwendungen:

  • verschiedene mechanische Lüftungsanlagen,
  • Luftpressen in Produktionsprozessen,
  • Kühl- und Trocknungssysteme,
  • Kühl- und Klimaanlagen,
  • Lüftungsgeräte.

Konstruktion

  • Niederdruck-Radialventilator mit Direktantrieb,
  • Laufrad aus verzinktem Stahlblech mit nach vorne geneigten Schaufeln geschweißt, dynamisch ausgewuchtet gemäß ISO 1940-1 (Edelstahlblech 1.4301 für Größe 97),
  • geschweißtes Gehäuse aus Stahlblech,
  • verzinkte Einlassabdeckung,
  • Basis für den Motor in den Modellen 250-400 und 4/225,
  • Der Lüfter ist blau lackiert RAL 5010
  • (Korrosivitätskategorie C3),
  • Maximaltemperatur des gepumpten Mediums 80°C,
  • Motorumgebungstemperatur von -20°C bis + 40°C,
  • Abbildung LG90 in den Modellen 4/250, 4/315 und 6/315,
  • Abbildung LG270 in anderen Modellen.

Elektrischer Motor

  • asynchron, einphasig, 230 V, 50 Hz (Leistung bis zu 1,1 kW),
  •     asynchron, dreiphasig, 230/400 V, 50 Hz (bis zu 3 kW),
  •     asynchron, dreiphasig, 400/690 V, 50 Hz (ab 5,5 kW),
  •     Wirkungsgradklasse IE3 (ab 0,25 kW) oder IE1 (unter 0,25 kW),
  •     Schutzart IP55,
  •     Isolationsklasse F,
  •     zur Frequenzregelung (Drehstrommotoren).

Sonderausführungen

  • jede LG / RD Figur,
  •     Malen in einer anderen Farbe als dem Standard,
  •     Malen in einer höheren Korrosivitätskategorie,
  •     Gehäuse und Sockel aus verzinktem Stahlblech,
  •     Gehäuse und Sockel aus Edelstahl 1.4301,
  •     Gehäuse und Sockel aus säurebeständigem Stahl 1.4404,
  •     Motor für andere als Standardspannung und Netzfrequenz,
  •     Einphasenmotor an Spannungsregelung angepasst,
  •     Motor mit einem anderen Grad an IP-Schutz,
  •     Motor mit Sensoren oder zusätzlicher Kühlung ausgestattet,
  •     Abdichtung zwischen Gehäuse und Motor (siedend),
  •     Motorumgebungstemperatur unter -20°C und über + 40°C.

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Typ

GFB/2-97/42-003S

  • Pst max = 230 Pa
  • Q max = 260 m3/h
  • P max = 30 W
  • n = 2850
  • I max = 0.9 A
  • U nom = 230 V
  • L wA = 58 dB(A)

Größe

Typ A B C D1 D2 E F G H I
  mm mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 199 200 204 120 130 99 115 64 65 76
GFB/2-97/42-005T 199 200 204 120 130 99 115 64 65 76
GFB/2-108/42-009T 238 245 276 150 160 115 142 91 88 115
GFB/2-133/62-018T 238 245 276 150 160 115 142 91 88 115
GFB/2-146/62-025S 258 270 288 160 175 123 155 91 88 115
GFB/2-146/62-025T 258 270 288 160 175 123 155 91 88 115
GFB/2-160/62-037S 281 296 291 172 182 132 170 90 107 110
GFB/2-160/62-037T 281 296 291 172 182 132 170 90 107 110
GFB/2-180/62-075S 312 334 345 200 210 145 192 100 123 130
GFB/2-180/62-075T 312 334 345 200 210 145 192 100 123 130
GFB/2-200/74-110S 370 370 393 222 235 182 213 119 134 143
GFB/2-200/74-110T 370 370 393 222 235 182 213 119 134 143
GFB/4-200/74-037T 370 370 393 222 235 182 213 119 134 143
GFB/2-225/104-300T 374 382 462 250 280 182 217 148 136 173
Typ J K L S T X O X1 O1
  mm mm mm mm mm mm mm mm mm
GFB/2-97/42-003S 76 90 90 34 36 4 6 8 3
GFB/2-97/42-005T 76 90 90 34 36 4 6 8 3
GFB/2-108/42-009T 105 130 120 45 49 4 7 6 3
GFB/2-133/62-018T 105 130 120 45 49 4 7 6 3
GFB/2-146/62-025S 105 130 120 45 49 4 7 8 3
GFB/2-146/62-025T 105 130 120 45 49 4 7 8 3
GFB/2-160/62-037S 120 126 140 55 49 4 7 8 3
GFB/2-160/62-037T 120 126 140 55 49 4 7 8 3
GFB/2-180/62-075S 130 155 155 62 53 3 7 8 3
GFB/2-180/62-075T 130 155 155 62 53 3 7 8 3
GFB/2-200/74-110S 160 163 180 70 64 4 7 8 3
GFB/2-200/74-110T 160 163 180 70 64 4 7 8 3
GFB/4-200/74-037T 160 163 180 70 64 4 7 8 3
GFB/2-225/104-300T 161 193 181 74 78 4 11 8 6
Typ A B C D1 D2 E F G
  mm mm mm mm mm mm mm mm
GFB/2-250/114-550T 418 522 538 290 310 202 343 175
Typ H I J K L N1 N2
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 195 210 230 235 255 20 190
Typ N3 N4 N5 P1 P2 P3 S
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 360 380 470 290 326 350 192
Typ T X O X1 O1 X2 O2
  mm mm mm mm mm mm mm
GFB/2-250/114-550T 90 4 11 8 7 6 11
Typ A B C ØD1 ØD2 E F G
  mm mm mm mm mm mm mm mm
GFB/4-250/114-075S 418 595 419 290 310 202 343 175
GFB/4-250/114-075T 418 595 419 290 310 202 343 175
Typ H I J K L N1 N2
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 195 210 230 235 255 20 190
GFB/4-250/114-075T 195 210 230 235 255 20 190
Typ N3 N4 N5 P1 P2 P3 S
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 360 380 470 290 323 350 494
GFB/4-250/114-075T 360 380 470 290 323 350 494
Typ T X ØO X1 ØO1 X2 ØO2
  mm mm mm mm mm mm mm
GFB/4-250/114-075S 87 4 11 8 7 6 11
GFB/4-250/114-075T 87 4 11 8 7 6 11
Typ A B C ØD1 ØD2 E F G
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 502 789 552 360 374 215 443 237
Typ G1 H H1 I J K L N
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 136 247 140 271 281 305 315 25
Typ N2 N3 N4 N5 N6 P1 P2 P3
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 210 395 420 422 543 220 253 280
Typ S T X ØO X1 ØO1 X2 ØO2
  mm mm mm mm mm mm mm mm
GFB/4-315/143-300T 660 121 8 11 7 6 6 12
Typ A B C ØD1 ØD2 E F G
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 661 858 695 446 465 282 535 298
GFB/6-400/183-220T 661 858 695 446 465 282 535 298
Typ G1 H H1 I J K L N1
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 166 281 158 332 315 366 349 30
GFB/6-400/183-220T 166 281 158 332 315 366 349 30
Typ N2 N3 N4 N5 N6 P1 P2 P3
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 260 490 532 540 684 350 394 430
GFB/6-400/183-220T 260 490 532 540 684 350 394 430
Typ S T X ØO X1 ØO1 X2 ØO2
  mm mm mm mm mm mm mm mm
GFB/4-400/183-750T 246 152 8 11 8 9 6 14
GFB/6-400/183-220T 246 152 8 11 8 9 6 14
Typ A B C ØD1 ØD2 E F
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 697 844 732 500 565 295 500
Typ G H I J K L N1
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 323 303 340 330 369 360 15
Typ N2 N3 N4 P1 P2 P3 S
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 464 615 630 280 324 360 200
Typ T X ØO X1 ØO1 X2 ØO2
  mm mm mm mm mm mm mm
GFB/6-450/203-550T 164 4 9 12 9 4 10
