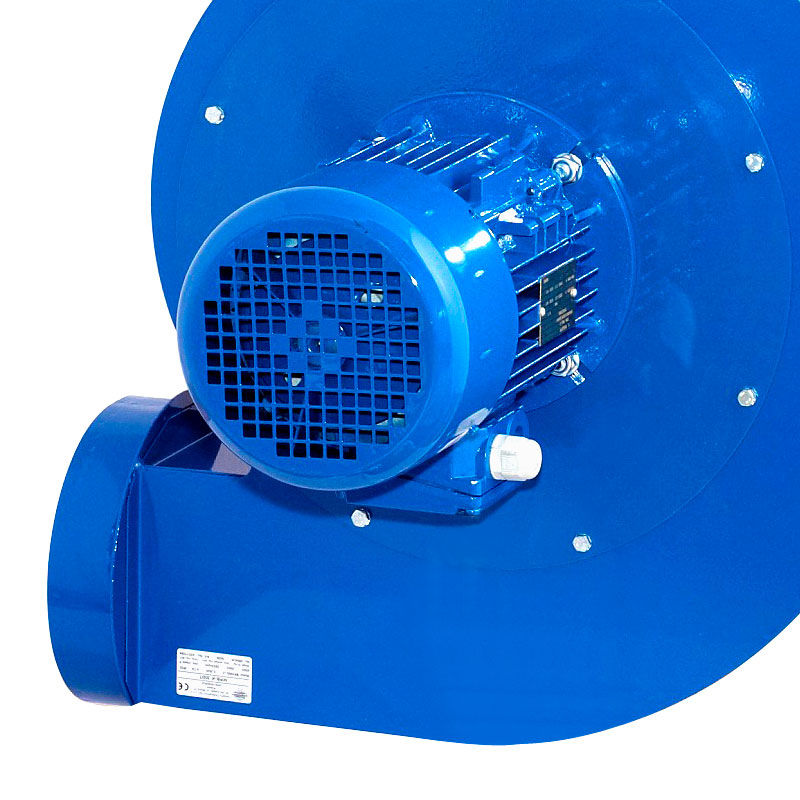

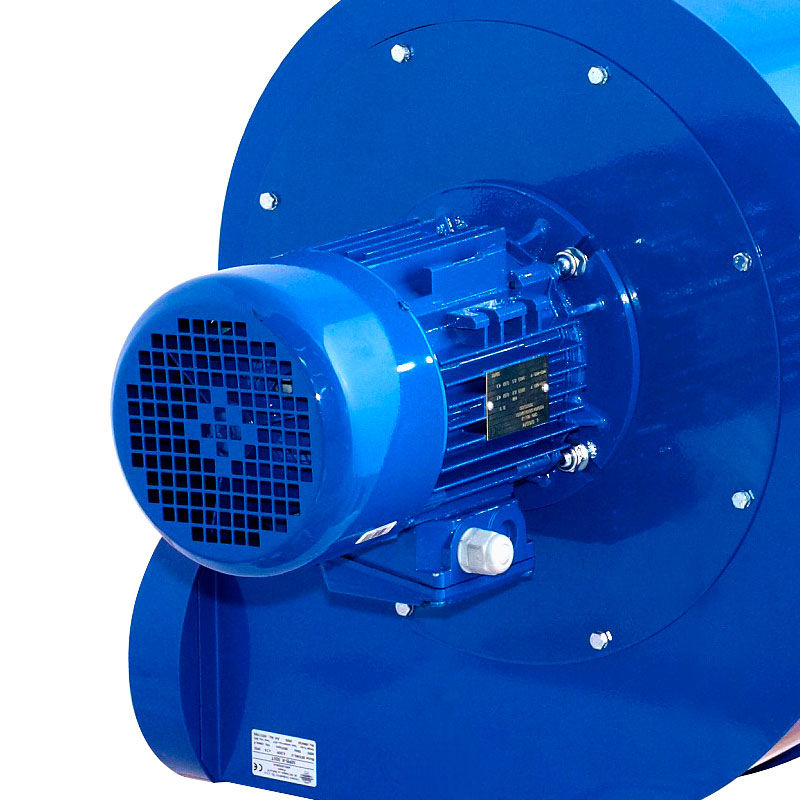

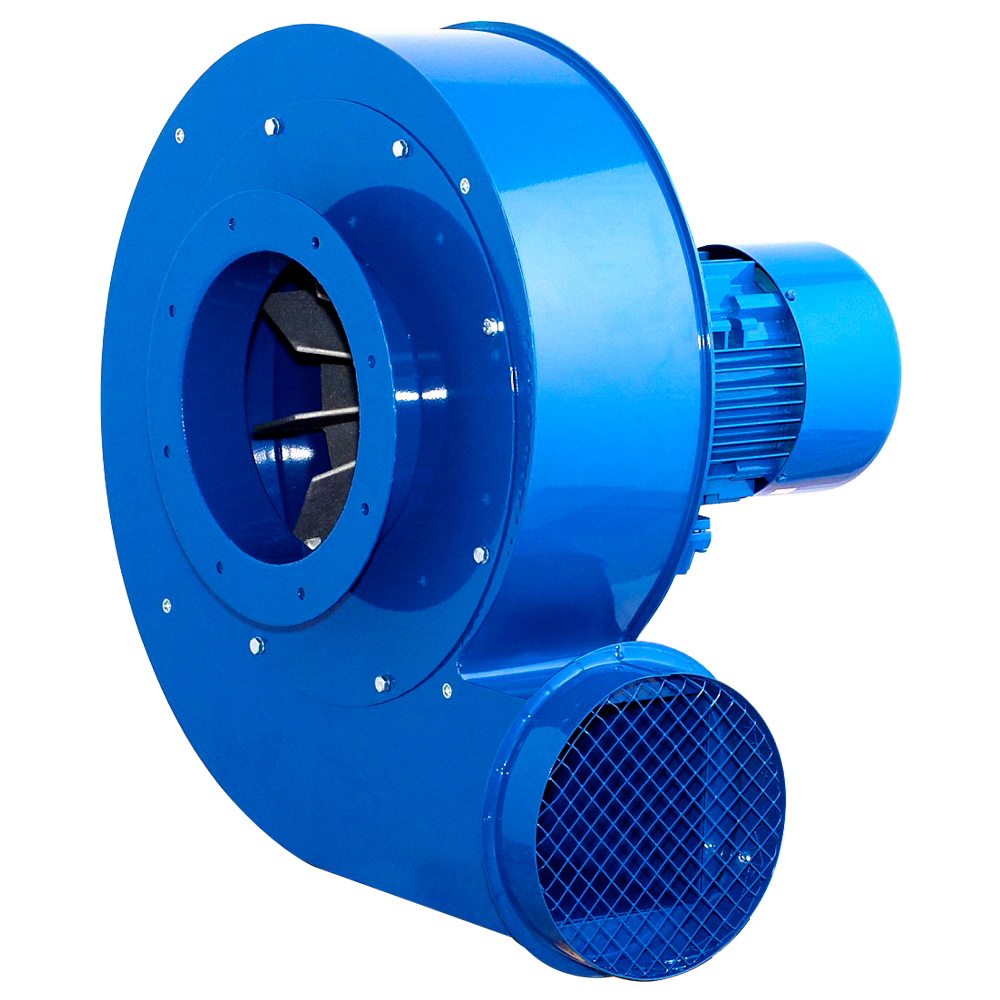

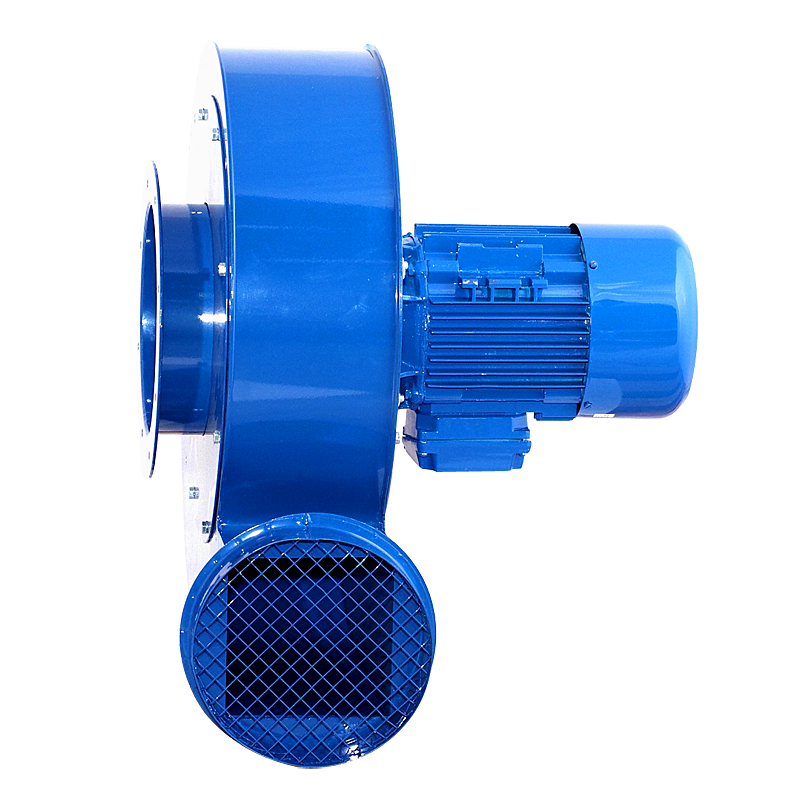

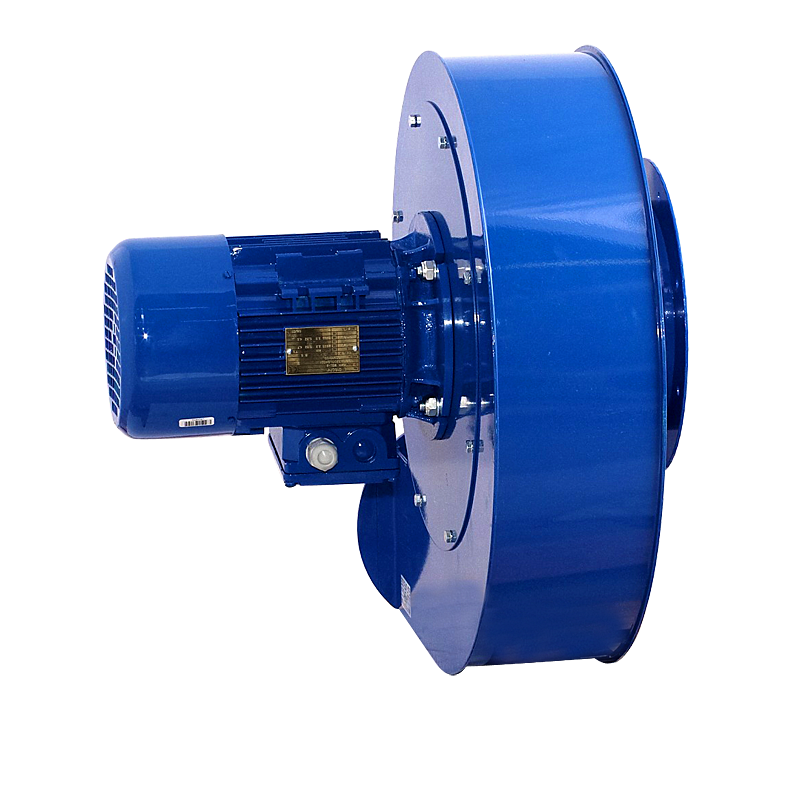

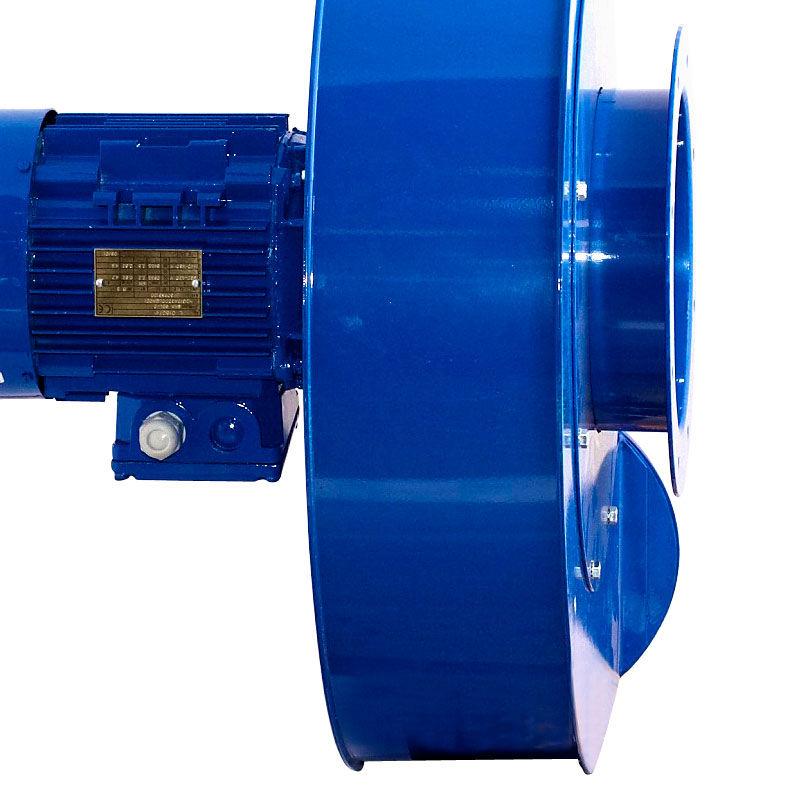

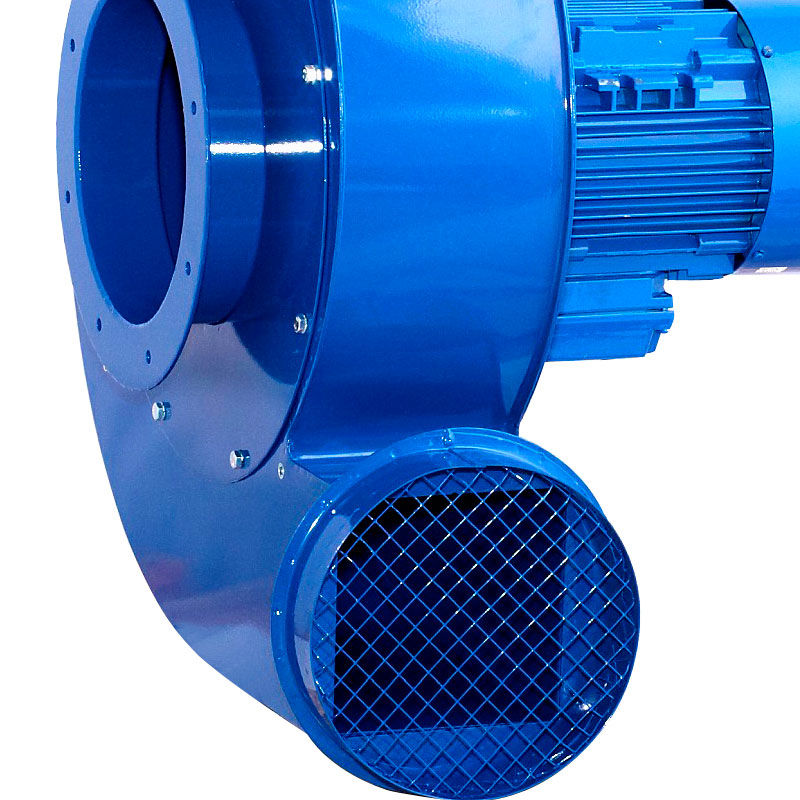

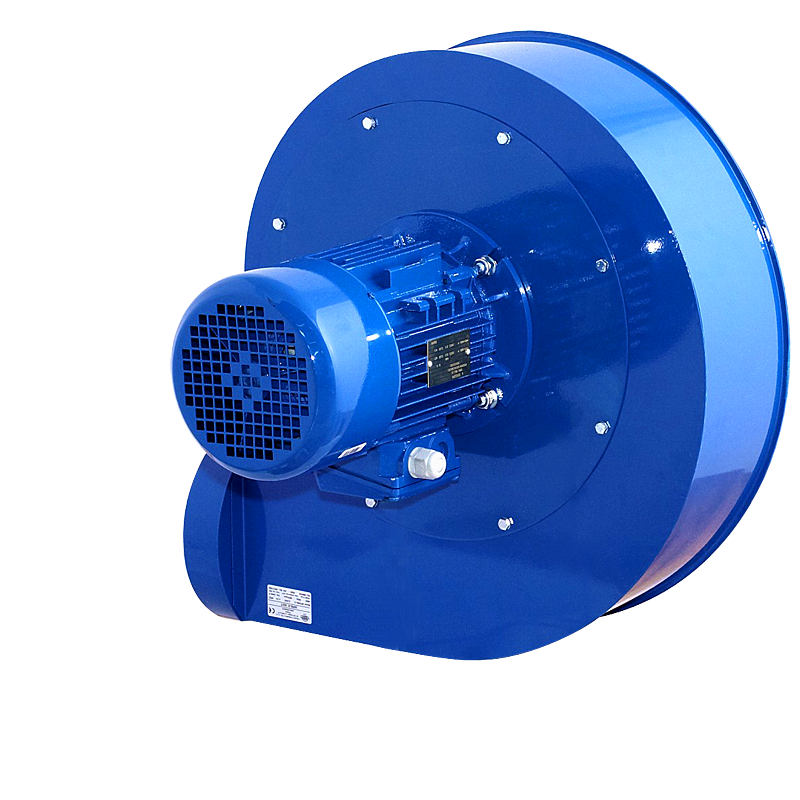

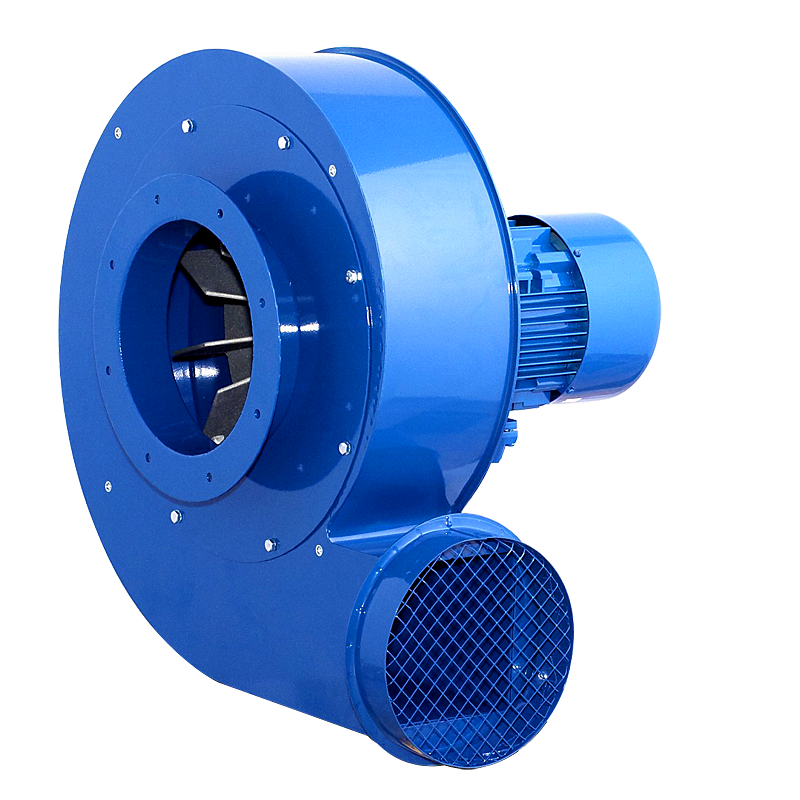

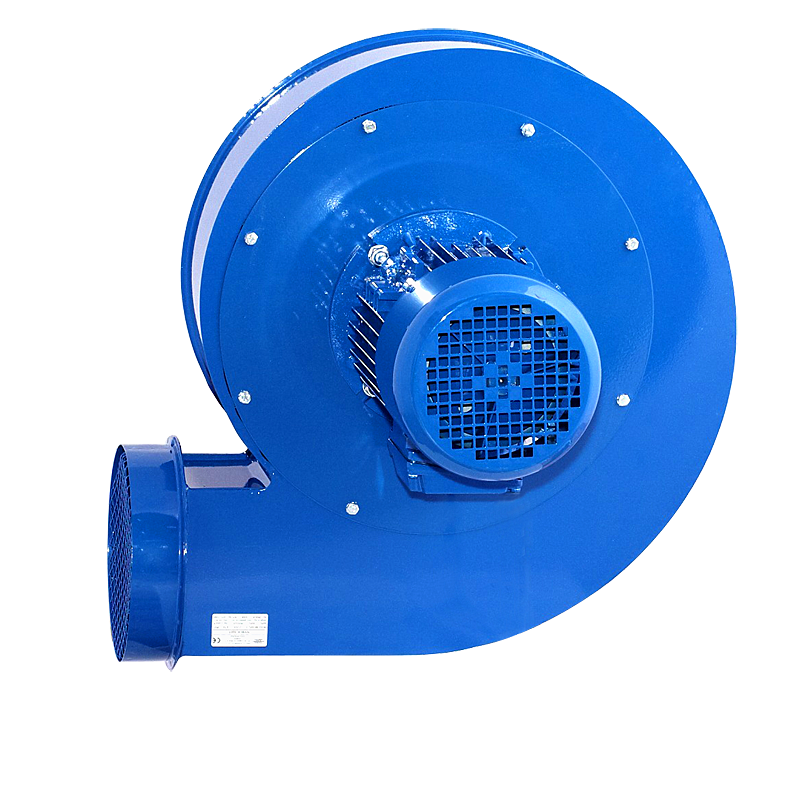

GMT-K - Radialventilator

GMT-K

Radialventilator

Mitteldruck-Transport-Radialventilator zur Beförderung von gesättigter Luft. Max. Fördermediumstemperatur = 80°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Klärschlammtrocknung
  • Industrieofenbau
  • Thermoprozesstechnik
  • Oberflächentechnik
  • Lüftungstechnik
  • Umwelttechnik
  • Reinigungsmaschinen
  • Sondermaschinenbau
  • Kraftwerksbau
  • Textilmaschinen
  • etc...

Konstruktion

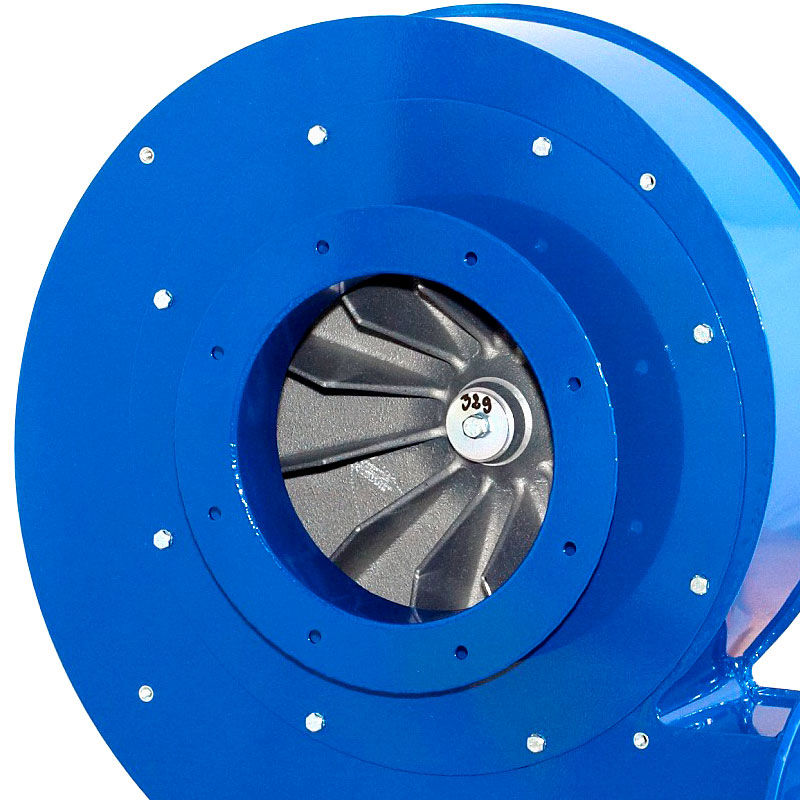

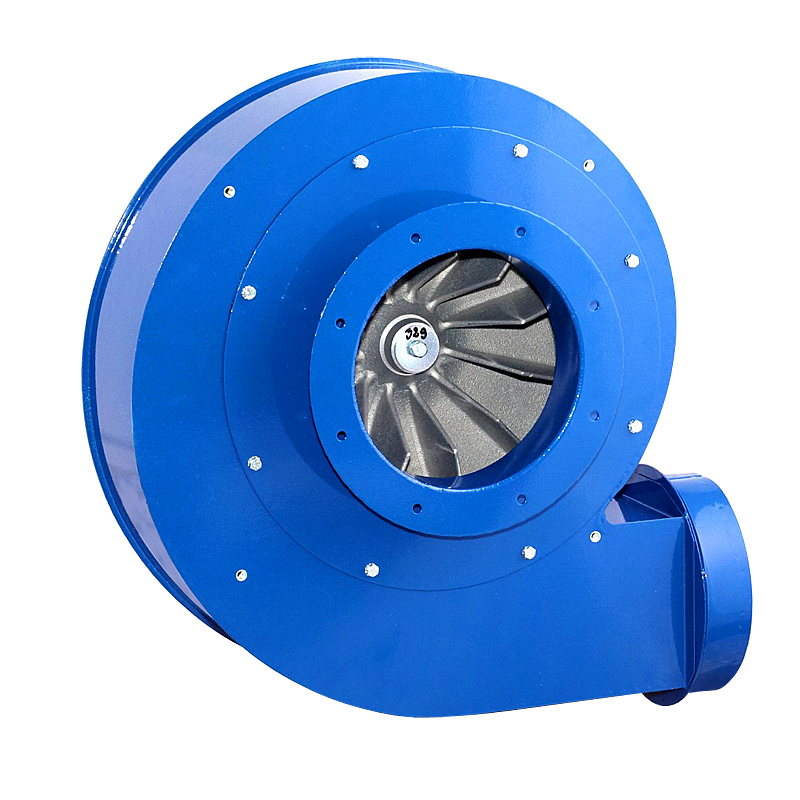

Direktgetriebener Industrie-Radialventilator. Gehäuse in verstärkter Stahlausführung. Transportlaufrad aus Aluminium.  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F G S
  mm mm mm mm mm mm mm
GMT-K-100-055S 483 445 369 263 200 71 389
GMT-K-100-055T 483 445 369 263 200 71 389
GMT-K-100-075S 483 445 369 263 200 71 389
GMT-K-100-075T 483 445 369 263 200 71 389
GMT-K-130-075S 483 445 369 263 200 71 389
GMT-K-130-075T 483 445 369 263 200 71 389
GMT-K-130-110S 483 445 369 263 200 71 389
GMT-K-130-110T 483 445 369 263 200 71 389
GMT-K-200-110S 489 552 432 276 243 52 476
GMT-K-200-110T 489 552 432 276 243 52 476
GMT-K-250-150T 489 552 465 276 243 52 476
GMT-K-300-220T 489 552 503 269 243 45 476
GMT-K-400-300T 489 552 503 269 243 45 476
Typ T X ØO Ød ØD1 ØD2 ØD3
  mm mm mm mm mm mm mm
GMT-K-100-055S 101 6 7 125 215 194 160
GMT-K-100-055T 101 6 7 125 215 194 160
GMT-K-100-075S 101 6 7 125 215 194 160
GMT-K-100-075T 101 6 7 125 215 194 160
GMT-K-130-075S 101 6 7 125 215 194 160
GMT-K-130-075T 101 6 7 125 215 194 160
GMT-K-130-110S 101 6 7 125 215 194 160
GMT-K-130-110T 101 6 7 125 215 194 160
GMT-K-200-110S 107 6 7 160 215 194 160
GMT-K-200-110T 107 6 7 160 215 194 160
GMT-K-250-150T 107 6 7 160 215 194 160
GMT-K-300-220T 122 8 8 200 280 244 200
GMT-K-400-300T 122 8 8 200 280 244 200
Typ A B C E F G H I J K
  mm mm mm mm mm mm mm mm mm mm
GMT-K-500-400T 487 560 674 212 247 240 189 269 205 296
GMT-K-600-550T 487 560 774 212 247 280 189 309 205 336
GMT-K-700-750T 648 793 698 259 317 240 289 274 315 304
Typ L S T X X1 ØO ØD1 ØD2 ØD3 ØO1
  mm mm mm mm mm mm mm mm mm mm
GMT-K-500-400T 254 463 225 8 4 11 368 344 315 9
GMT-K-600-550T 254 463 245 8 4 11 368 344 315 9
GMT-K-700-750T 340 647 188 8 4 9 380 344 315 9
