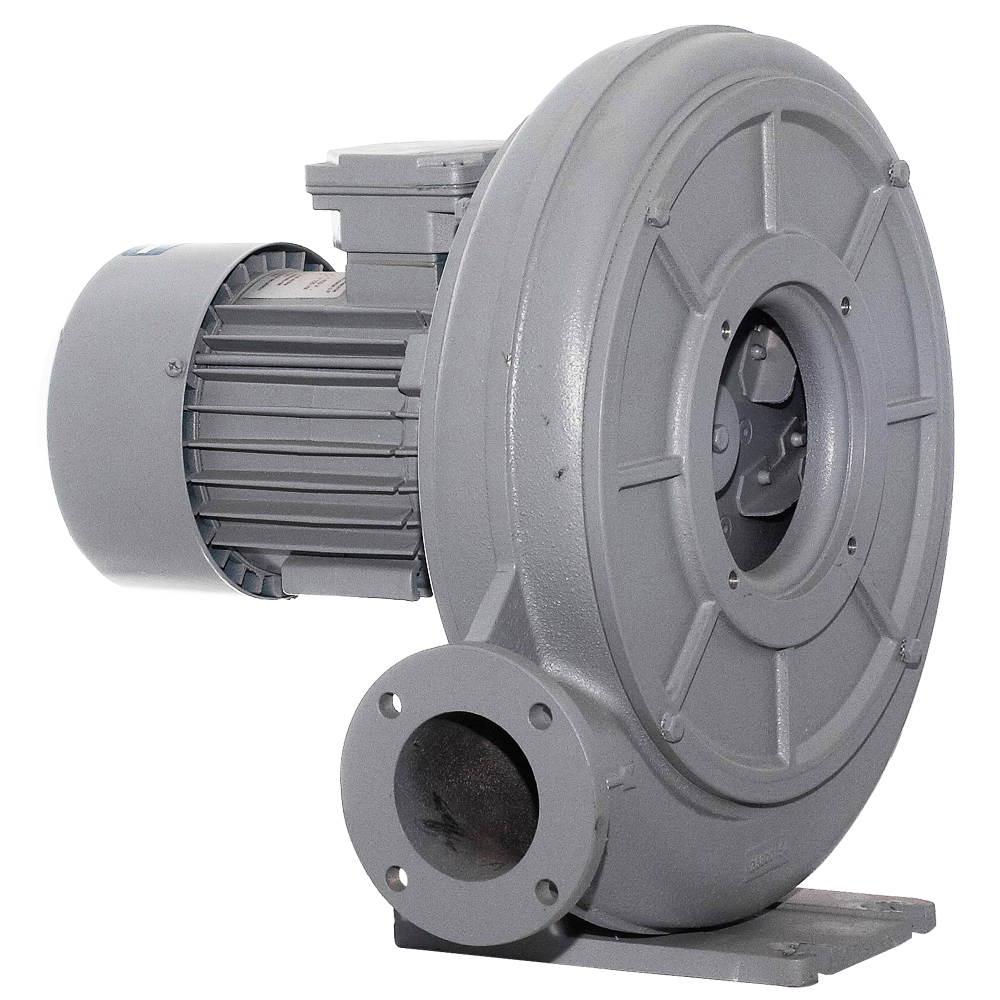

HPB-F 105/110Hz

Radialventilator

Hochruck-Radialventilator zur Beförderung von Prozessmedien bis max. 80°C Dauertemperatur. Speziell für Frequenzumrichterbetrieb geeignet.

Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen

Fragen Sie nach einem Produkt

Anwendung

Das Gebläse ist für Transportsysteme von nicht aggressiven und nicht explosiven Gasen ohne Verunreinigungen bestimmt. Typische Anwendungen sind:

pneumatische Förderung,
Blasen in Trocknungsanlagen (z. B. grafische Maschinen und Kunststoffverarbeitung),
Luftzufuhrsysteme für Verbrennung/Wärmebehandlung (z. B. Schmelzöfen).

Design

Direkt angetriebener Hochdruck-Radialventilator,
Laufrad aus Aluminiumblech, genietet, mit Schaufeln vom Typ B, dynamisch ausgewuchtet nach ISO 1940-1,
Gehäuse aus Aluminiumguss,
Sockel aus Stahlblech geschweißt,
Ventilator in grau RAL7042 lackiert (Motor in der Farbe des Herstellers),
maximale Temperatur des gepumpten Mediums 80°C,
Umgebungstemperatur des Motors von -20°C bis 40°C,
Standardform LG270.

Elektromotor

asynchron, dreiphasig, 230/400V, 105/110Hz oder 400V, 110Hz (abhängig von der Motorleistung),
Isolierstoffklasse F,
Schutzart IP55,
ausgestattet mit einem thermischen Schutz PTC,
Frequenzumrichter für den ordnungsgemäßen Betrieb des Ventilators erforderlich,
ausgestattet mit einer EMV-Verschraubung = Versorgung, einer M16-Verschraubung für PTC-Fühler

Sonderversionen

jede Figur LG / RD
Laufrad aus verzinktem Stahlblech
Laufrad aus rostfreiem Stahlblech 1.4301,
Laufrad aus rostfreiem Stahlblech 1.4404,
Motor mit einem anderen IP-Schutzgrad,
Motor mit Sensoren oder zusätzlicher Kühlung.
Anstrich in einer anderen Farbe als der Standardfarbe,

Motorwandler

Der den Motor speisende Wandler muss Folgendes haben U (f) Zuordnung:

wobei: U - Nennspannung des Motorbetriebs; f - Frequenz 105/110Hz

Wenn die Empfehlungen nicht befolgt werden, steigt der Motorstrom überproportional an und der Antriebsmotor erreicht nicht die Nenndrehzahl. Unter keinen Umständen darf die Frequenz (Drehzahl) höher als die auf dem Typenschild angegebene 105/110-Hz-Frequenz eingestellt werden, da der Motor aufgrund zu hoher Drehzahl überlastet oder der Lüfter beschädigt werden kann. Die sogenannten Boost, da sich dadurch der Antriebsmotor zu stark erwärmt. Zum Schutz des Antriebsmotors muss ein Temperatursensor an die entsprechenden Eingänge des Umrichters angeschlossen werden.

Technischer Support

Katalogkarte

Technische Daten

Typ	volumen- strom max	drucker- höhung max	leistung max	drehzahl max	strom- aufnahme max	spannung	druckniveau Acoustic. *	temp. min	temp. max	gewicht
	m³/h	Pa	W		A	V	db(A)	^oC	^oC	kg
HPB-F-020-075T	560	4500	750	6120	2	400	87	-15	40	12
HPB-F-020-075T Nennparameter Maximaler Durchfluss 560 m³/h Druck 4500 Pa Drehzahl max 6120 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 750 W Nennstrom 2 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 65 mm Gewicht 12 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 87 dB(A) Entfernung messen 1.5 m
HPB-F-020-110T	635	4500	1100	5960	2.6	400	87	-15	40	12
HPB-F-020-110T Nennparameter Maximaler Durchfluss 635 m³/h Druck 4500 Pa Drehzahl max 5960 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 1100 W Nennstrom 2.6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 65 mm Gewicht 12 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 87 dB(A) Entfernung messen 1.5 m
HPB-F-025-110T	675	5600	1100	5960	2.6	400	90	-15	40	14.2
HPB-F-025-110T Nennparameter Maximaler Durchfluss 675 m³/h Druck 5600 Pa Drehzahl max 5960 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 1100 W Nennstrom 2.6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 65 mm Gewicht 14.2 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 90 dB(A) Entfernung messen 1.5 m
HPB-F-025-150T	935	5600	1500	5920	3.6	400	96	-15	40	15.5
HPB-F-025-150T Nennparameter Maximaler Durchfluss 935 m³/h Druck 5600 Pa Drehzahl max 5920 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 1500 W Nennstrom 3.6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 65 mm Gewicht 15.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 96 dB(A) Entfernung messen 1.5 m
HPB-F-030-110T	945	5105	1100	5710	2.5	400	97	-15	40	15.5
HPB-F-030-110T Nennparameter Maximaler Durchfluss 945 m³/h Druck 5105 Pa Drehzahl max 5710 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 1100 W Nennstrom 2.5 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 15.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 97 dB(A) Entfernung messen 1.5 m
HPB-F-030-150T	1175	5105	1500	5650	3.6	400	98	-15	40	16.2
HPB-F-030-150T Nennparameter Maximaler Durchfluss 1175 m³/h Druck 5105 Pa Drehzahl max 5650 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 1500 W Nennstrom 3.6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 16.2 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 98 dB(A) Entfernung messen 1.5 m
HPB-F-040-xxxT					5.1	400	92	-15	40	19.6
HPB-F-040-xxxT Nennparameter Anzahl der Phasen 3 Nennspannung 400 V Nennstrom 5.1 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 19.6 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 92 dB(A) Entfernung messen 1.5 m
HPB-F-040-220T	1400	8300	2200	5820	5.1	400	92	-15	40	19.6
HPB-F-040-220T Nennparameter Maximaler Durchfluss 1400 m³/h Druck 8300 Pa Drehzahl max 5820 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 2200 W Nennstrom 5.1 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 19.6 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 92 dB(A) Entfernung messen 1.5 m
HPB-F-040-300T	1600	8300	3000	5830	6	400	100	-15	40	22.5
HPB-F-040-300T Nennparameter Maximaler Durchfluss 1600 m³/h Druck 8300 Pa Drehzahl max 5830 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 3000 W Nennstrom 6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 22.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 100 dB(A) Entfernung messen 1.5 m
HPB-F-200-300T	1675	11000	3000	5830	6	400	94	-15	40	35.3
HPB-F-200-300T Nennparameter Maximaler Durchfluss 1675 m³/h Druck 11000 Pa Drehzahl max 5830 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 3000 W Nennstrom 6 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 35.3 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 94 dB(A) Entfernung messen 1.5 m
HPB-F-200-400T	1820	11000	4000	5790	8.7	400	99	-15	40	36.3
HPB-F-200-400T Nennparameter Maximaler Durchfluss 1820 m³/h Druck 11000 Pa Drehzahl max 5790 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 4000 W Nennstrom 8.7 A Nennfrequenz 105 Hz Maximale Regelfrequenz 105 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 36.3 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 99 dB(A) Entfernung messen 1.5 m
HPB-F-200A-270T	1440	8240	2700	5460	6.2	400	93	-15	40
HPB-F-200A-270T Nennparameter Maximaler Durchfluss 1440 m³/h Druck 8240 Pa Drehzahl max 5460 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 2700 W Nennstrom 6.2 A Nennfrequenz 95 Hz Maximale Regelfrequenz 95 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 93 dB(A) Entfernung messen 1.5 m
HPB-F-260-400T	1300	12500	4000	6420	8.7	400	101	-15	40	40
HPB-F-260-400T Nennparameter Maximaler Durchfluss 1300 m³/h Druck 12500 Pa Drehzahl max 6420 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 4000 W Nennstrom 8.7 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 40 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 101 dB(A) Entfernung messen 1.5 m
HPB-F-260-550T	1425	12500	5500	6470	12	400	100	-15	40	52.7
HPB-F-260-550T Nennparameter Maximaler Durchfluss 1425 m³/h Druck 12500 Pa Drehzahl max 6470 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 5500 W Nennstrom 12 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 52.7 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 100 dB(A) Entfernung messen 1.5 m
HPB-F-260-750T	2200	12500	7500	6380	15	400	99	-15	40	55
HPB-F-260-750T Nennparameter Maximaler Durchfluss 2200 m³/h Druck 12500 Pa Drehzahl max 6380 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 7500 W Nennstrom 15 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 100 mm Gewicht 55 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 99 dB(A) Entfernung messen 1.5 m
HPB-F-300-750T	1820	17250	7500	6380	15	400	100	-15	40	58.7
HPB-F-300-750T Nennparameter Maximaler Durchfluss 1820 m³/h Druck 17250 Pa Drehzahl max 6380 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 7500 W Nennstrom 15 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 125 mm Gewicht 58.7 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 100 dB(A) Entfernung messen 1.5 m
HPB-F-300-1100T	2550	17250	11000	6475	19.8	400	104	-15	40	96.7
HPB-F-300-1100T Nennparameter Maximaler Durchfluss 2550 m³/h Druck 17250 Pa Drehzahl max 6475 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 11000 W Nennstrom 19.8 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 125 mm Gewicht 96.7 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 104 dB(A) Entfernung messen 1.5 m
HPB-F-300-1500T	3200	17250	15000	6500	29.8	400	105	-15	40	110
HPB-F-300-1500T Nennparameter Maximaler Durchfluss 3200 m³/h Druck 17250 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 15000 W Nennstrom 29.8 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 125 mm Gewicht 110 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 105 dB(A) Entfernung messen 1.5 m
HPB-F-350-1500T	2700	17570	15000	6500	29.8	400	98	-20	40	114
HPB-F-350-1500T Nennparameter Maximaler Durchfluss 2700 m³/h Druck 17570 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 15000 W Nennstrom 29.8 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 140 mm Gewicht 114 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -20 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 98 dB(A) Entfernung messen 1.5 m
HPB-F-350-1850T	3350	17570	18500	6500	33.9	400	98	-20	40	112
HPB-F-350-1850T Nennparameter Maximaler Durchfluss 3350 m³/h Druck 17570 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 18500 W Nennstrom 33.9 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 140 mm Gewicht 112 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -20 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 98 dB(A) Entfernung messen 1.5 m
HPB-F-360-1500T	3950	16050	15000	6500	29.8	400	102	-15	40	126
HPB-F-360-1500T Nennparameter Maximaler Durchfluss 3950 m³/h Druck 16050 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 15000 W Nennstrom 29.8 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 126 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 102 dB(A) Entfernung messen 1.5 m
HPB-F-360-1850T	5050	16050	18500	6500	33.9	400	101	-15	40	123
HPB-F-360-1850T Nennparameter Maximaler Durchfluss 5050 m³/h Druck 16050 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 18500 W Nennstrom 33.9 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 123 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 101 dB(A) Entfernung messen 1.5 m
HPB-F-400-1850T	3100	19600	18500	6500	33.9	400	119	-15	40	123
HPB-F-400-1850T Nennparameter Maximaler Durchfluss 3100 m³/h Druck 19600 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 18500 W Nennstrom 33.9 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 123 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 119 dB(A) Entfernung messen 1.5 m
HPB-F-400-2200T	4450	19600	2200	6500	40.6	400	125	-15	40	147.5
HPB-F-400-2200T Nennparameter Maximaler Durchfluss 4450 m³/h Druck 19600 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 2200 W Nennstrom 40.6 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 147.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 125 dB(A) Entfernung messen 1.5 m
HPB-F-400-2200T	4450	19600	22000	6500	40.6	400	125	-15	40	147.5
HPB-F-400-2200T Nennparameter Maximaler Durchfluss 4450 m³/h Druck 19600 Pa Drehzahl max 6500 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 22000 W Nennstrom 40.6 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 147.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C Schalldruckpegel 125 dB(A) Entfernung messen 1.5 m
HPB-F-400-3000T	6000	19600	30000	6520	51.9	400		-15	40	147.5
HPB-F-400-3000T Nennparameter Maximaler Durchfluss 6000 m³/h Druck 19600 Pa Drehzahl max 6520 Anzahl der Phasen 3 Nennspannung 400 V Nennleistung 30000 W Nennstrom 51.9 A Nennfrequenz 110 Hz Maximale Regelfrequenz 110 Hz Mindestfrequenz für die Anpassung 50 Hz Kanaldurchmesser 160 mm Gewicht 147.5 kg Motortyp AC Anzahl der Motorgänge 2 Motorschutzklasse IP55 Minimale Arbeitstemperatur -15 °C Maximale Arbeitstemperatur 40 °C Maximale Mediumstemperatur 80 °C

* In Abstand von 1.5m meter.

Arbeitseigenschaften

Größe

Typ	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-020-075T	327	333	280	160	174	59	62	4	19
HPB-F-020-110T	327	333	321	160	174	59	62	4	19
HPB-F-025-110T	327	333	321	160	174	59	62	4	19
HPB-F-025-150T	327	333	321	160	174	59	62	4	19
HPB-F-030-110T	357	370	309	180	208	93	43	4	20
HPB-F-030-150T	357	370	330	180	208	93	43	4	20

Typ	Z	N1	N2	N3	N4	P1	P2	X1
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-020-075T	14	29,5	107	158	180	80	120	4
HPB-F-020-110T	14	29,5	107	158	180	80	120	4
HPB-F-025-110T	14	29,5	107	158	180	80	120	4
HPB-F-025-150T	14	29,5	107	158	180	80	120	4
HPB-F-030-110T	12	20	116	158	190	80	120	4
HPB-F-030-150T	12	20	116	170	190	80	120	4

Typ	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-020-075T	10	165	139	126	M8	115	95	65
HPB-F-020-110T	10	165	139	126	M8	115	95	65
HPB-F-025-110T	10	165	139	126	M8	115	95	65
HPB-F-025-150T	10	165	139	126	M8	115	95	65
HPB-F-030-110T	11	165	139	126	7	160	135	100
HPB-F-030-150T	11	165	139	126	7	160	135	100

Typ	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-040-xxxT	405	444	362	200	245	85	60	4	20
HPB-F-040-220T	405	444	362	200	245	85	60	4	20
HPB-F-040-300T	405	444	380	200	245	85	60	4	20

Typ	Z	N1	N2	N3	N4	P1	P2	X1
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-040-xxxT	12	20	127	170	190	80	120	4
HPB-F-040-220T	12	20	127	170	190	80	120	4
HPB-F-040-300T	12	20	127	170	190	80	120	4

Typ	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-040-xxxT	10	200	165	150	17	165	139	100
HPB-F-040-220T	10	200	165	150	17	165	139	100
HPB-F-040-300T	10	200	165	150	17	165	139	100

Typ	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200-300T	450	514	358	210	290	91	59	4	13
HPB-F-200-400T	450	514	-	210	290	91	59	4	13
HPB-F-260-400T	450	514	380	210	290	91	59	4	13
HPB-F-260-550T	450	514	492	210	290	91	59	4	13
HPB-F-260-750T	450	514	492	210	290	91	59	4	13

Typ	Z	N1	N2	N3	N4	P1	P2	X1
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200-300T	13	18	218	328	350	200	250	4
HPB-F-200-400T	13	18	218	328	350	200	250	4
HPB-F-260-400T	13	18	218	328	350	200	250	4
HPB-F-260-550T	13	18	218	328	350	200	250	4
HPB-F-260-750T	13	18	218	328	350	200	250	4

Typ	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200-300T	10	165	139	126	17	165	139	100
HPB-F-200-400T	10	165	139	126	17	165	139	100
HPB-F-260-400T	10	200	182	162	17	165	139	100
HPB-F-260-550T	10	200	182	162	17	165	139	100
HPB-F-260-750T	10	200	182	162	17	165	139	100

Typ	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200A-270T	451	507	380	210	282	83	59	4

Typ	Z	N1	N2	N3	N4	N5	N6	P1	P2
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200A-270T

Typ	X1	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-200A-270T	4	9.5	165	139	126	M8	165	139	100

Typ	A	B	C	E	F	S	T	X	Y	Z
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-300-750T	523	624	516	248	367	145	73	4	28	12
HPB-F-300-1100T	523	624	685	248	387	165	73	4	28	12
HPB-F-300-1500T	523	624	685	248	387	165	73	4	28	12
HPB-F-350-1500T	523	617	601	248	360	138	73	4	28	12
HPB-F-350-1850T	523	617	601	248	360	138	73	4	28	12

Typ	N1	N2	N3	N4	N5	P1	P2	X1
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-300-750T	31	221	396	411	470	340	380	8
HPB-F-300-1100T	31	221	396	411	470	340	380	8
HPB-F-300-1500T	31	221	396	411	470	340	380	8
HPB-F-350-1500T	31	221	397	411	470	340	380	8
HPB-F-350-1850T	31	221	397	411	470	340	380	8

Typ	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-300-750T	10	200	182	140	5	191	165	125
HPB-F-300-1100T	10	200	182	140	5	191	165	125
HPB-F-300-1500T	10	200	182	140	5	191	165	125
HPB-F-350-1500T	10	200	182	140	5	191	165	125
HPB-F-350-1850T	10	200	182	140	5	191	165	125

Typ	A	B	C	E	F	S	T	X	N1
	mm	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-360-1500T	570	649	692	270	368	135	86	4	50
HPB-F-360-1850T	570	649	692	270	368	135	86	4	50

Typ	N2	N3	N4	N5	N6	N7	N8
	mm	mm	mm	mm	mm	mm	mm
HPB-F-360-1500T	240	377	395	415	463	56	234
HPB-F-360-1850T	240	377	395	415	463	56	234

Typ	P1	P2	P3	X1	X2	ØO	ØD1
	mm	mm	mm	mm	mm	mm	mm
HPB-F-360-1500T	334	390	430	4	10	10	200
HPB-F-360-1850T	334	390	430	4	10	10	200

Typ	ØD2	ØD3	ØO1	ØO2	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm
HPB-F-360-1500T	182	162	7	15	230	200	160
HPB-F-360-1850T	182	162	7	15	230	200	160

Typ	A	B	C	E	F	S	T	X
	mm	mm	mm	mm	mm	mm	mm	mm
HPB-F-400-1850T	625	700	779	295	400	125	88	8
HPB-F-400-2200T	625	700	779	295	400	125	88	8
HPB-F-400-2200T	625	700	779	295	400	125	88	8
HPB-F-400-3000T	625	700	779	295	400	125	88	8

Typ	N1	N2	N3	N4	N5	N6	N7
	mm	mm	mm	mm	mm	mm	mm
HPB-F-400-1850T	35	262	495	516	530	166	356
HPB-F-400-2200T	35	262	495	516	530	166	356
HPB-F-400-2200T	35	262	495	516	530	166	356
HPB-F-400-3000T	35	262	495	516	530	166	356

Typ	P1	P2	P3	X1	X2	ØO	ØD1
	mm	mm	mm	mm	mm	mm	mm
HPB-F-400-1850T	390	410	458	8	10	12	234
HPB-F-400-2200T	390	410	458	8	10	12	234
HPB-F-400-2200T	390	410	458	8	10	12	234
HPB-F-400-3000T	390	410	458	8	10	12	234

Typ	ØD2	ØD3	ØO1	ØO2	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm
HPB-F-400-1850T	200	162	5	13	234	200	160
HPB-F-400-2200T	200	162	5	13	234	200	160
HPB-F-400-2200T	200	162	5	13	234	200	160
HPB-F-400-3000T	200	162	5	13	234	200	160

Zusätzliche Ausstattung

Zeige Ausrüstung für

Montagezubehör

Elektrisches Zubehör

L 0.75kW

Frequenzumrichter

RS 3F-3B SP 16A

Umschalter

Produkte

Absauganlagen

Zubehör

Heizelemente

Elektrisches Zubehör

HPB-F 105/110Hz

Radialventilator

Anwendung

Design

Elektromotor

Sonderversionen

Motorwandler

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

HPB-F-020-075T

Nennparameter

HPB-F-020-110T

Nennparameter

HPB-F-025-110T

Nennparameter

HPB-F-025-150T

Nennparameter

HPB-F-030-110T

Nennparameter

HPB-F-030-150T

Nennparameter

HPB-F-040-xxxT

Nennparameter

HPB-F-040-220T

Nennparameter

HPB-F-040-300T

Nennparameter

HPB-F-200-300T

Nennparameter

HPB-F-200-400T

Nennparameter

HPB-F-200A-270T

Nennparameter

HPB-F-260-400T

Nennparameter

HPB-F-260-550T

Nennparameter

HPB-F-260-750T

Nennparameter

HPB-F-300-750T

Nennparameter

HPB-F-300-1100T

Nennparameter

HPB-F-300-1500T

Nennparameter

HPB-F-350-1500T

Nennparameter

HPB-F-350-1850T

Nennparameter

HPB-F-360-1500T

Nennparameter

HPB-F-360-1850T

Nennparameter

HPB-F-400-1850T

Nennparameter

HPB-F-400-2200T

Nennparameter

HPB-F-400-2200T

Nennparameter

HPB-F-400-3000T

Nennparameter

Arbeitseigenschaften

Größe

Zusätzliche Ausstattung

Montagezubehör

HPB-F 010

HPB-F 010

HPB-F 010

EBA/EMT 01

HPB-F 010

HPB-F 010

HPB-F 025-030

HPB-F 025-030, 200

Elektrisches Zubehör
