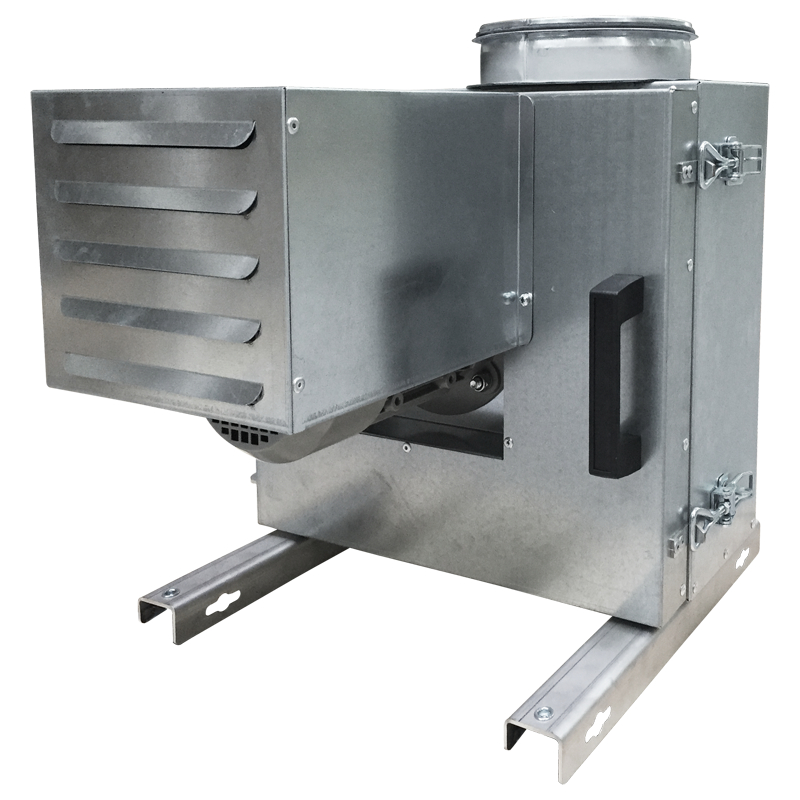

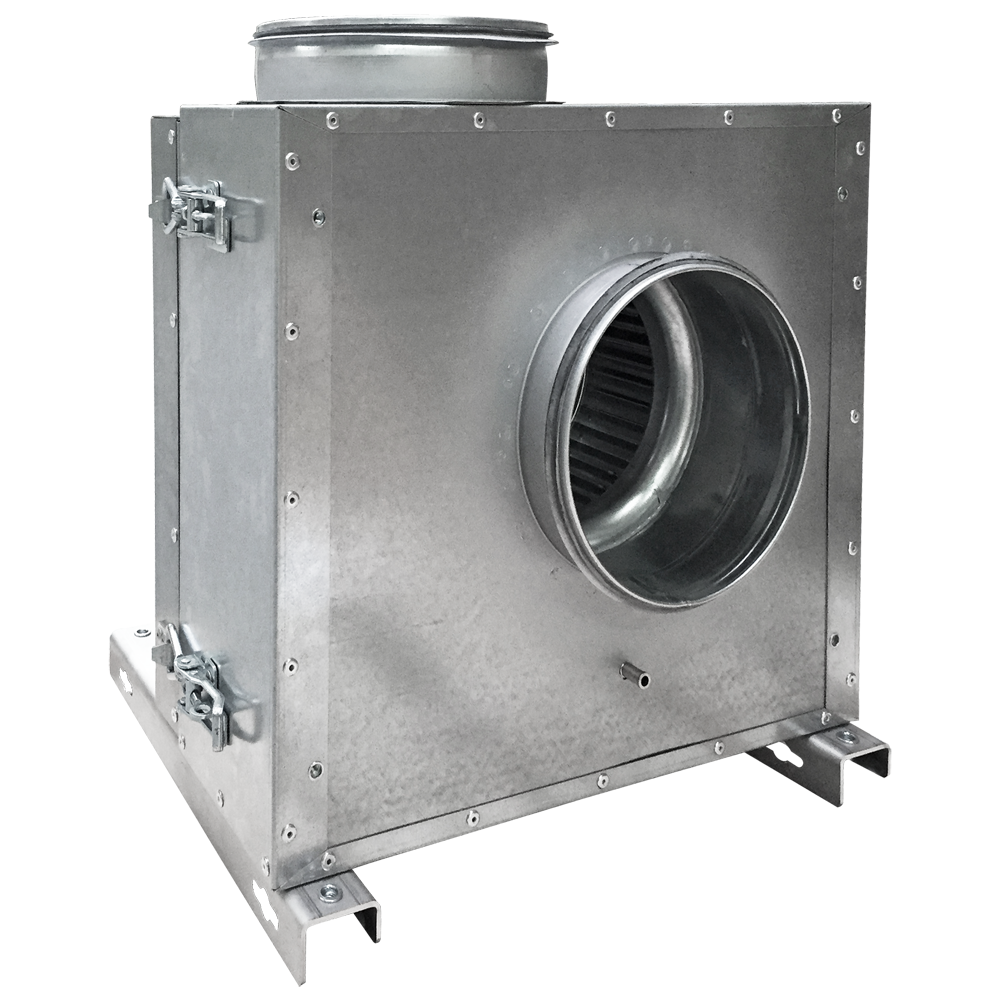

KEF - Radialventilator

KEF

Radialventilator

Mitteldruck-Radialventilator zur Beförderung von normaler Luft bis max. 40°C Dauertemperatur.
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für Lüftungstechnische Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Lüftungstechnik
  • Klimatechnik
  • Be- und Entlüftungsanlagen
  • Drucklufttechnik
  • etc.

Konstruktion

Direktgetriebener Radialventilator. Gehäuse in Stahlausführung. Laufrad mit Vorwärtsgekrümmten Schaufeln aus Stahl. Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3.

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialen verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialen verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Typ

KEF/4-160/75-025S

  • Pst max = 250 Pa
  • Q max = 750 m3/h
  • P max = 250 W
  • n = 1420
  • I max = 1.9 A
  • U nom = 230 V
  • L wA = 58 dB(A)

Größe

Typ A B B' C C' ØD E F
  mm mm mm mm mm mm mm mm
KEF/4-160/75-025S 478 476 390 503 516 160 422 387
KEF/4-160/75-025T 478 476 390 503 516 160 422 387
KEF/4-200/74-055S 526 520 390 517 520 200 470 420
KEF/4-200/74-055T 526 520 390 517 520 200 470 420
KEF/4-225/104-055S 606 569 500 606 620 225 550 480
KEF/4-225/104-110T IE3 606 569 500 606 620 225 550 480
KEF/4-250/114-055S 636 609 500 640 634 250 580 500
KEF/4-250/114-110T IE3 636 609 500 640 634 250 580 500
KEF/4-280/102-055S 707 660 570 660 675 280 650 570
KEF/4-280/102-150T IE3 707 660 570 660 675 280 650 570
KEF/2-315/102-110S 735 716 570 645 650 315 680 618
KEF/2-315/102-110T IE3 735 716 570 645 650 315 680 618
KEF/2-355/100-220T IE3 856 796 800 723 730 355 800 695
Typ G H I J K L M
  mm mm mm mm mm mm mm
KEF/4-160/75-025S 240 210 352 360 400 216 432
KEF/4-160/75-025T 240 210 352 360 400 216 432
KEF/4-200/74-055S 266 229 410 360 400 221 464
KEF/4-200/74-055T 266 229 410 360 400 221 464
KEF/4-225/104-055S 318 266 492 460 500 260 500
KEF/4-225/104-110T IE3 318 266 492 460 500 260 500
KEF/4-250/114-055S 335 281 520 460 500 274 512
KEF/4-250/114-110T IE3 335 281 520 460 500 274 512
KEF/4-280/102-055S 379 318 590 530 570 315 594
KEF/4-280/102-150T IE3 379 318 590 530 570 315 594
KEF/2-315/102-110S 383 344 600 540 580 350 600
KEF/2-315/102-110T IE3 383 344 600 540 580 350 600
KEF/2-355/100-220T IE3 459 387 715 770 810 370 646
Typ N O O' P R S T
  mm mm mm mm mm mm mm
KEF/4-160/75-025S 200 37 50 40 394 290 250
KEF/4-160/75-025T 200 37 50 40 394 290 250
KEF/4-200/74-055S 200 47 50 50 422 290 290
KEF/4-200/74-055T 200 47 50 50 422 290 290
KEF/4-225/104-055S 200 36 50 40 458 360 310
KEF/4-225/104-110T IE3 200 36 50 40 458 360 310
KEF/4-250/114-055S 200 56 50 60 530 360 310
KEF/4-250/114-110T IE3 200 56 50 60 530 360 310
KEF/4-280/102-055S 200 35 50 40 597 430 310
KEF/4-280/102-150T IE3 200 35 50 40 597 430 310
KEF/2-315/102-110S 200 45 50 50 628 470 250
KEF/2-315/102-110T IE3 200 45 50 50 628 470 250
KEF/2-355/100-220T IE3 200 43 80 50 756 700 310

Zusätzliche Ausstattung
