LFA - Radialventilator

LFA

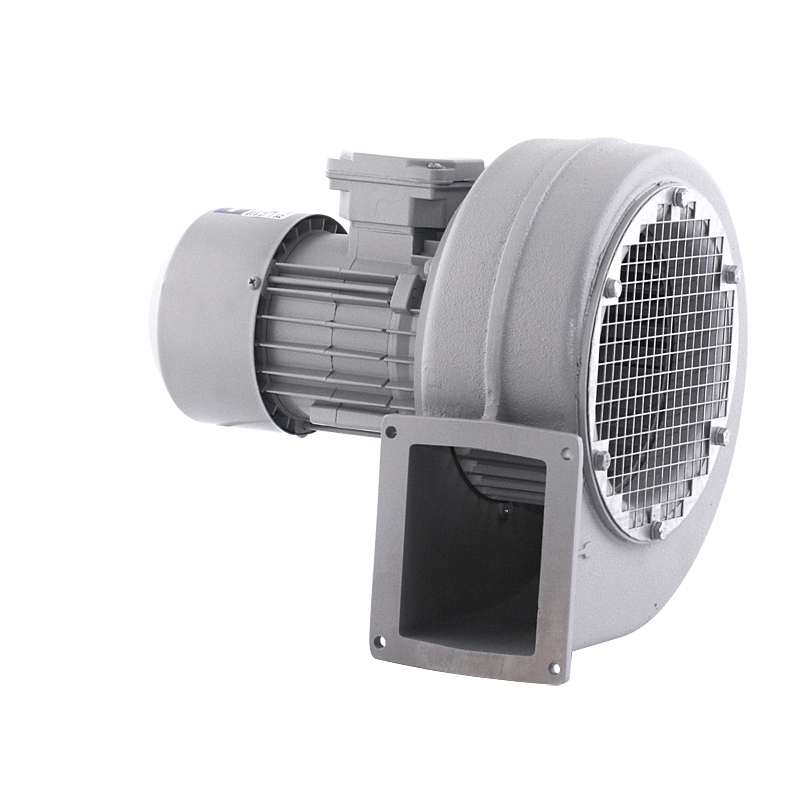

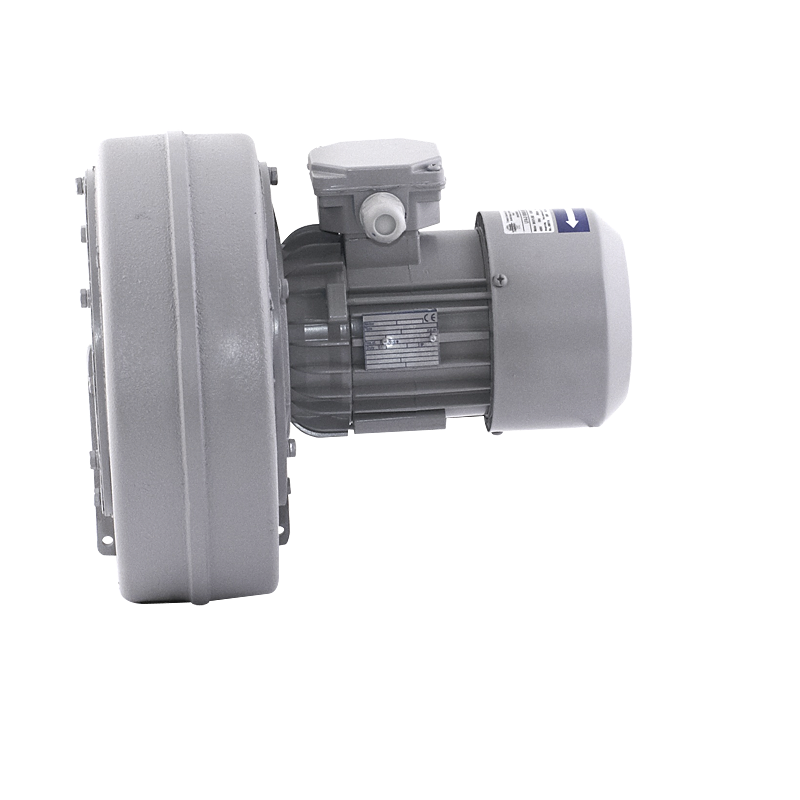

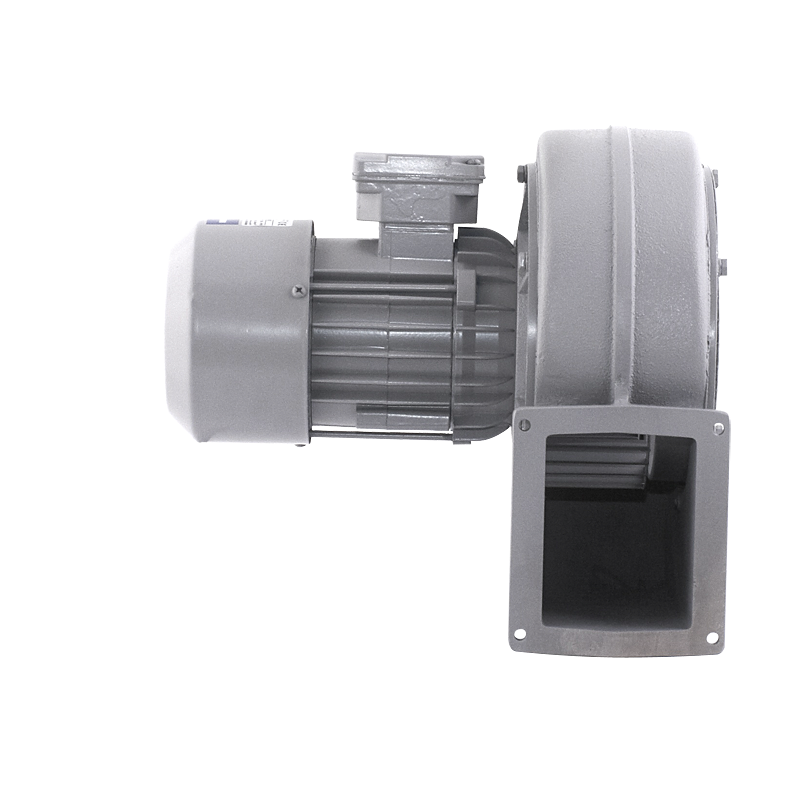

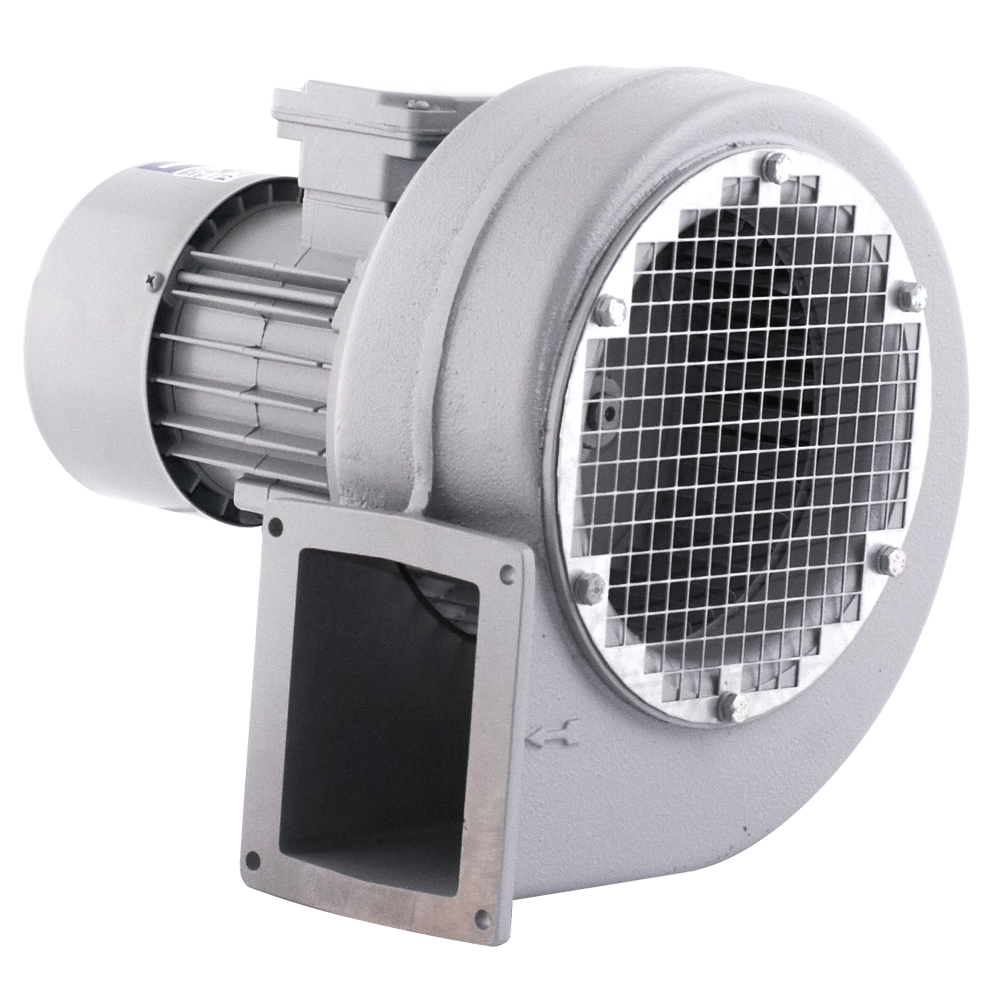

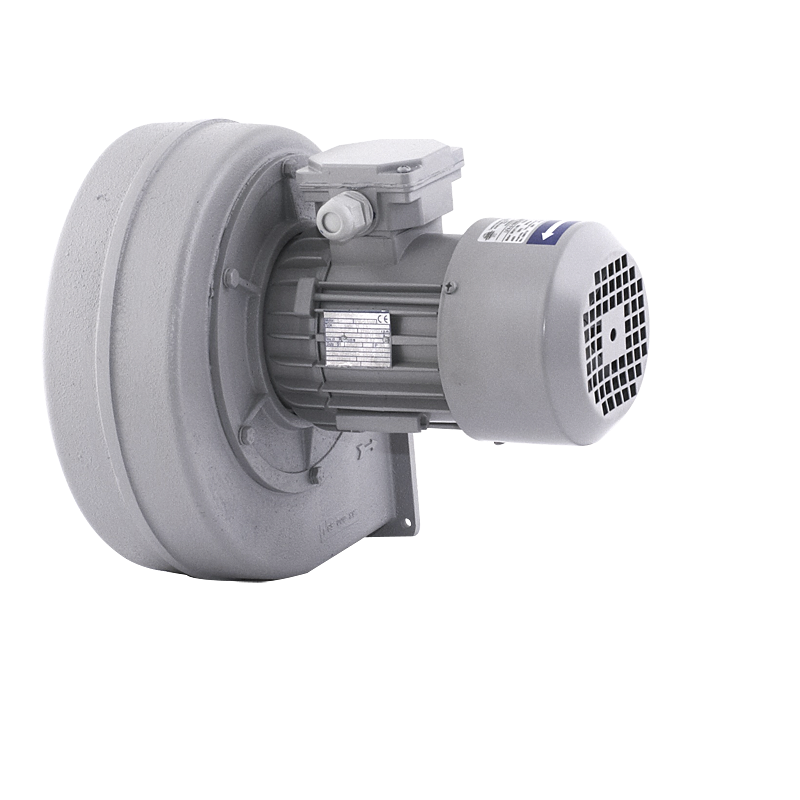

Radialventilator

Niederdruck-Radialventilator zur Beförderung von aggressiven Gasen mit geringem Staubanteil. Max. Fördermediumstemperatur = 80°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für Lüftungstechnische Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Lüftungstechnik
  • Klimatechnik
  • Be- und Entlüftungsanlagen
  • Drucklufttechnik
  • etc.

Konstruktion

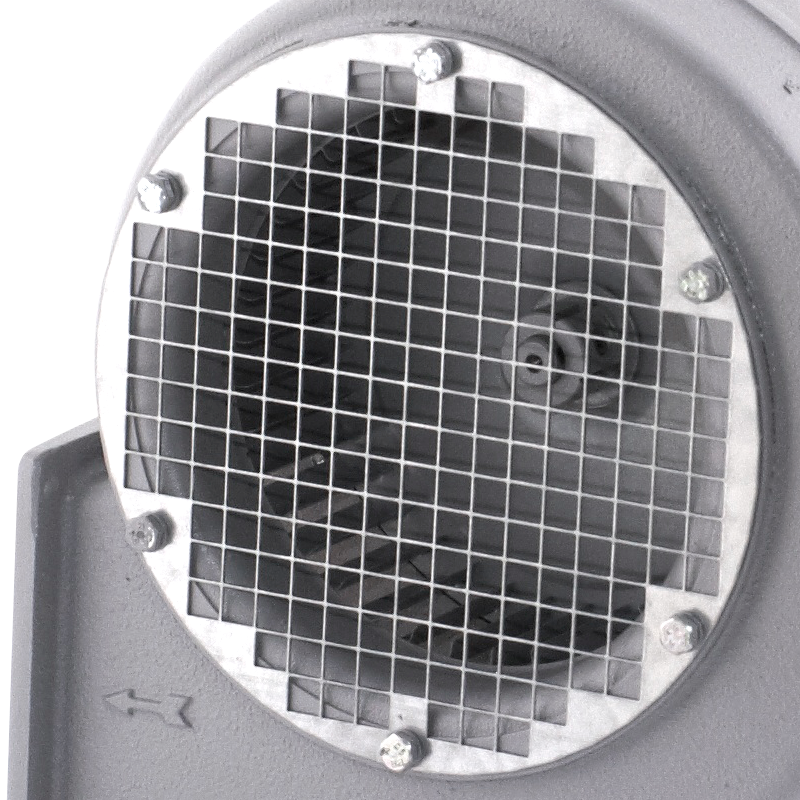

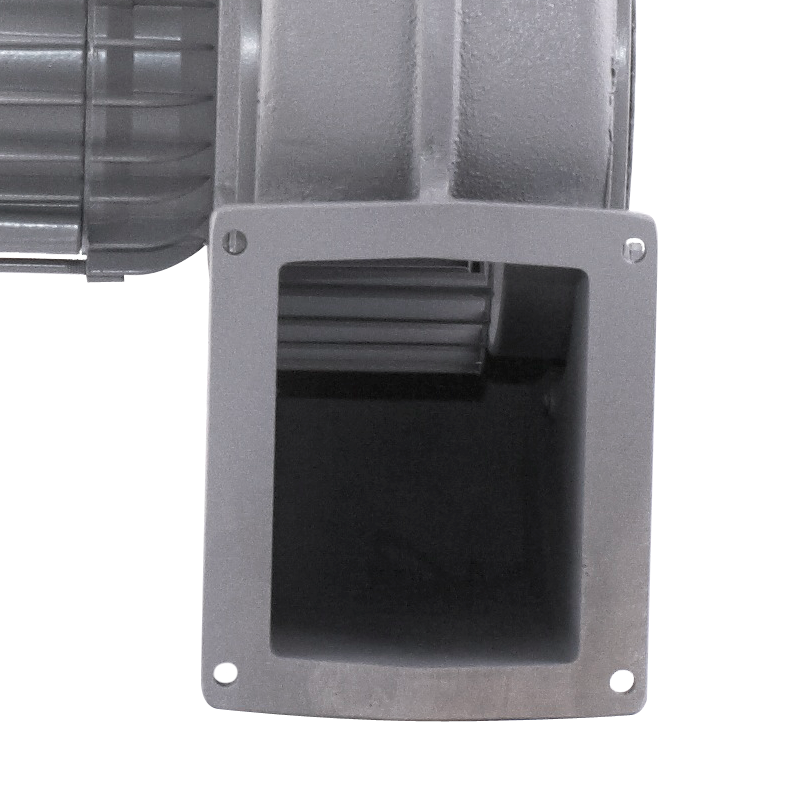

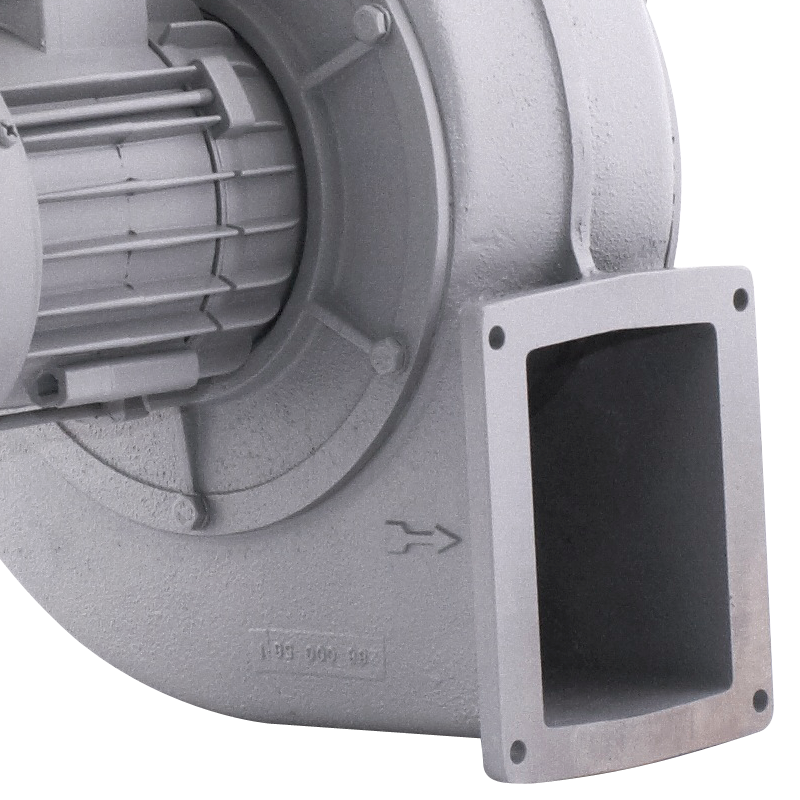

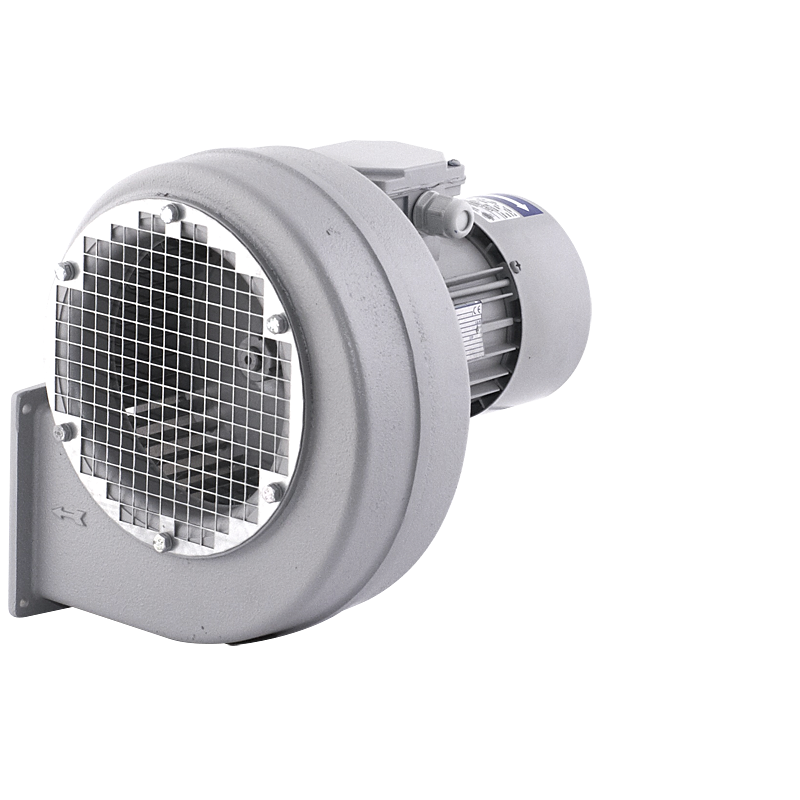

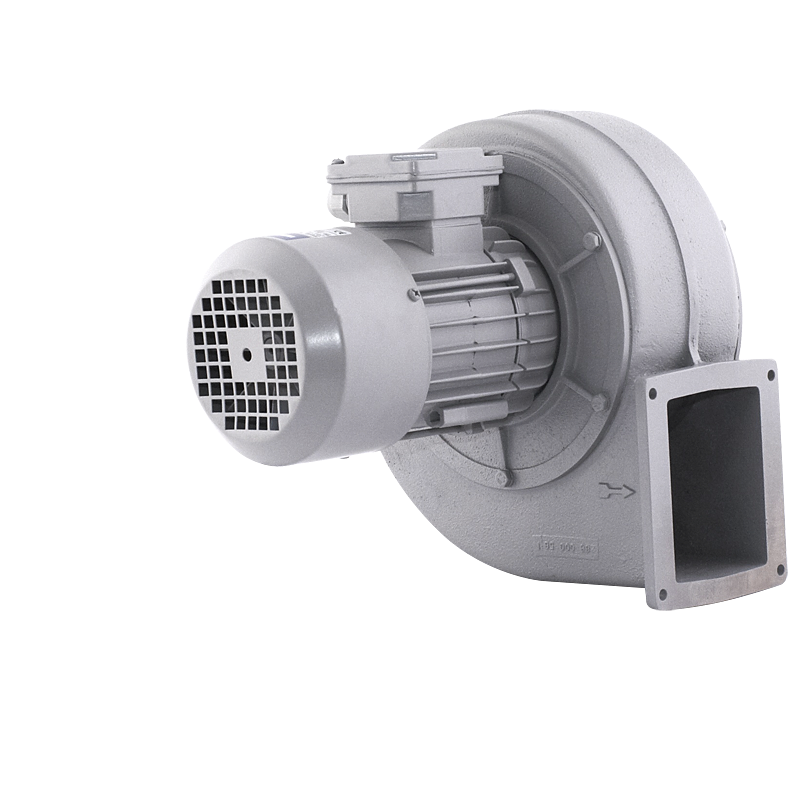

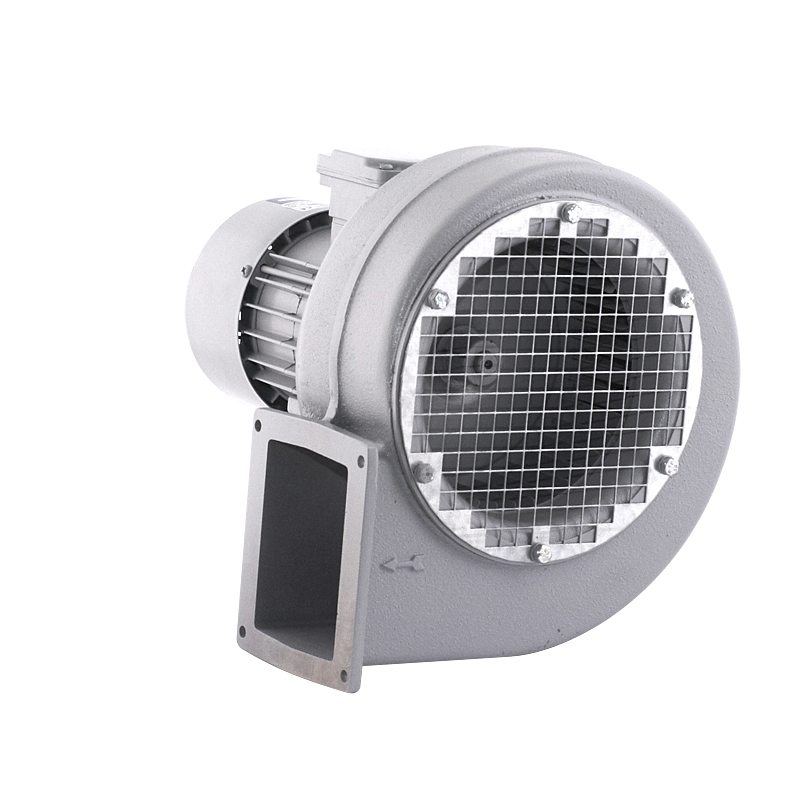

Direktgetriebener Radialventilator. Gehäuse aus Aluminiumguss. Laufrad mit Vorwärtsgekrümmten Schaufeln aus Stahl.  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

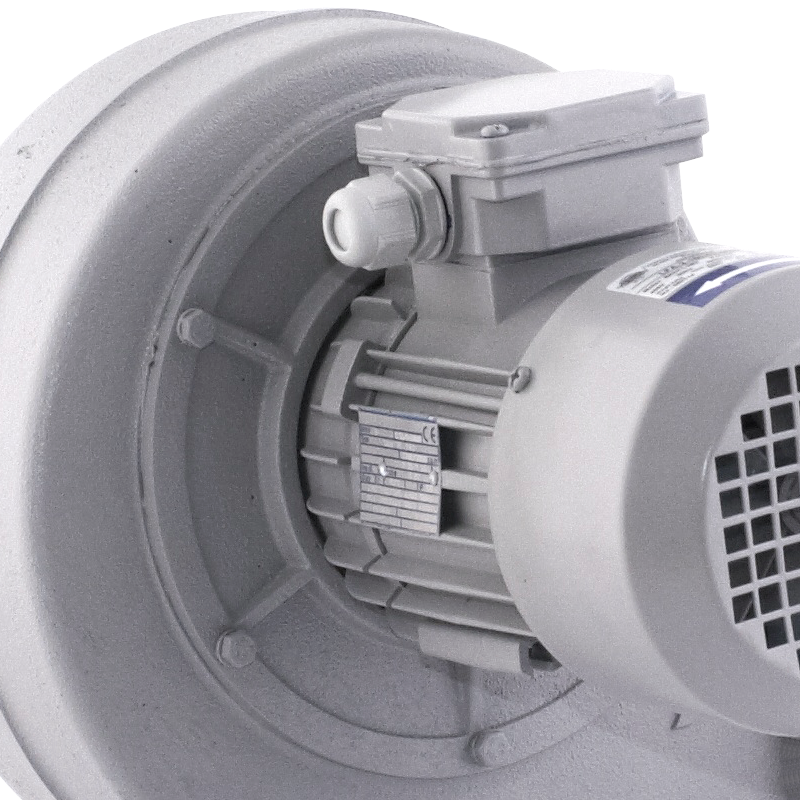

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
LFA/2-108/42-005T 183 182 245 94 103 52 52 56 56
LFA/2-108/42-003S 183 182 245 94 103 52 52 56 56
LFA/4-108/42-006T 183 182 245 94 103 52 52 56 56
LFA/4-108/42-006S 183 182 245 94 103 52 52 56 56
LFA/2-133/62-018T 251 251 295 130 142 86 86 96 96
LFA/2-133/62-018S 251 251 295 130 142 86 86 96 96
LFA/4-133/62-006T 251 251 295 130 142 86 86 96 96
LFA/4-133/62-006S 251 251 295 130 142 86 86 96 96
LFA/2-146/62-025T 254 254 295 130 142 86 86 96 96
LFA/2-146/62-025S 254 254 295 130 142 86 86 96 96
LFA/4-146/62-006T 254 254 295 130 142 86 86 96 96
LFA/4-146/62-006S 254 254 295 130 142 86 86 96 96
LFA/2-160/75-037T 271 302 300 124 174 86 113 110 120
LFA/2-160/75-037S 271 302 338 124 174 86 113 110 120
LFA/4-160/75-009T 271 302 300 124 174 86 113 110 120
LFA/4-160/75-009S 271 302 338 124 174 86 113 110 120
LFA/2-180/62-055T 271 302 321 124 174 86 113 110 120
LFA/2-180/62-055S 271 302 338 124 174 86 113 110 120
LFA/4-180/62-012T 271 302 321 124 174 86 113 110 120
LFA/4-180/62-018S 271 302 338 124 174 86 113 110 120
Typ K L O T X D1 D2 O1 X1
  mm mm mm mm mm mm mm mm mm
LFA/2-108/42-005T 72 72 7 42 4 120 110 M5 4
LFA/2-108/42-003S 72 72 7 42 4 120 110 M5 4
LFA/4-108/42-006T 72 72 7 42 4 120 110 M5 4
LFA/4-108/42-006S 72 72 7 42 4 120 110 M5 4
LFA/2-133/62-018T 112 114 7 54 4 157 135 M5 4
LFA/2-133/62-018S 112 114 7 54 4 157 135 M5 4
LFA/4-133/62-006T 112 114 7 54 4 157 135 M5 4
LFA/4-133/62-006S 112 114 7 54 4 157 135 M5 4
LFA/2-146/62-025T 112 114 7 54 4 157 141 M5 4
LFA/2-146/62-025S 112 114 7 54 4 157 141 M5 4
LFA/4-146/62-006T 112 114 7 54 4 157 141 M5 4
LFA/4-146/62-006S 112 114 7 54 4 157 141 M5 4
LFA/2-160/75-037T 125 144 7 54 4 194 177 M6 6
LFA/2-160/75-037S 125 144 7 54 4 194 184 M6 6
LFA/4-160/75-009T 125 144 7 54 4 194 177 M6 6
LFA/4-160/75-009S 125 144 7 54 4 194 184 M6 6
LFA/2-180/62-055T 125 144 7 54 4 194 184 M6 6
LFA/2-180/62-055S 125 144 7 54 4 194 184 M6 6
LFA/4-180/62-012T 125 144 7 54 4 194 184 M6 6
LFA/4-180/62-018S 125 144 7 54 4 194 184 M6 6
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
LFA/2-120/52-012T 254 254 283 130 135 86 86 96 96
LFA/4-120/52-006T 254 254 283 130 135 86 86 96 96
LFA/4-120/52-006S 254 254 283 130 135 86 86 96 96
Typ K L O T X D1 D2 O1 X1
  mm mm mm mm mm mm mm mm mm
LFA/2-120/52-012T 112 114 7 55 4 157 135 M5 4
LFA/4-120/52-006T 112 114 7 55 4 157 135 M5 4
LFA/4-120/52-006S 112 114 7 55 4 157 135 M5 4
Typ A B C E F G H
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 458 499 522 220 298 170 170
Typ I J K L O S T
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 196 196 220 220 11 117 102
Typ X Y Z D1 D2 N1 N2
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 4 13 13 296 281 16 254
Typ N3 N4 O1 P1 P2 P3 X1
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 270 419 M6 178 211 270 8
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 286 312 355 140 185 110 110 115 115
LFA/2-160A/62-055T 286 312 355 140 185 110 110 115 115
LFA/4-160A/62-018S 286 312 355 140 185 110 110 115 115
LFA/4-160A/62-018T 286 312 355 140 185 110 110 115 115
LFA/2-200/74-150T 349 377 401 165 230 125 127 130 130
LFA/2-200/74-150S 349 377 401 165 230 125 127 130 130
LFA/2-225/104-300T 399 450 488 170 265 155 158 166 166
Typ K L O S T X Y Z D1
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 140 147 9 78 69 4 11 10 176
LFA/2-160A/62-055T 140 147 9 78 69 4 11 10 176
LFA/4-160A/62-018S 140 147 9 78 69 4 11 10 176
LFA/4-160A/62-018T 140 147 9 78 69 4 11 10 176
LFA/2-200/74-150T 155 157 7 90 78 4 12 12 230
LFA/2-200/74-150S 155 157 7 90 78 4 12 12 230
LFA/2-225/104-300T 190 190 12 100 87 4 13 12 256
Typ D2 N1 N2 N3 N4 O1 P1 P2 X1
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 164 20 120 150 235 M5 95 125 4
LFA/2-160A/62-055T 164 20 120 150 235 M5 95 125 4
LFA/4-160A/62-018S 164 20 120 150 235 M5 95 125 4
LFA/4-160A/62-018T 164 20 120 150 235 M5 95 125 4
LFA/2-200/74-150T 218 28 148 190 245 M6 140 180 6
LFA/2-200/74-150S 218 28 148 190 245 M6 140 180 6
LFA/2-225/104-300T 235 29 149 190 297 M6 140 180 8
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 349 377 407 165 230 125 127 130 130
LFA/2-180/85-110S 349 377 435 165 230 125 127 130 130
LFA/4-180/85-018T 349 377 407 165 230 125 127 130 130
LFA/4-180/85-018S 349 377 435 165 230 125 127 130 130
LFA/2-215/102-220T 362 380 515 185 230 170 153 180 160
Typ K L O S T X Y Z D1
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 155 157 7 90 78 4 12 12 230
LFA/2-180/85-110S 155 157 7 90 78 4 12 12 230
LFA/4-180/85-018T 155 157 7 90 78 4 12 12 230
LFA/4-180/85-018S 155 157 7 90 78 4 12 12 230
LFA/2-215/102-220T 210 194 7 120 100 4 12 12 240
Typ D2 N1 N2 N3 N4 O1 P1 P2 X1
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 220 28 148 157 245 M6 140 180 6
LFA/2-180/85-110S 220 28 148 157 245 M6 140 180 6
LFA/4-180/85-018T 220 28 148 157 245 M6 140 180 6
LFA/4-180/85-018S 220 28 148 157 245 M6 140 180 6
LFA/2-215/102-220T 228 28 148 157 263 M6 140 180 8
