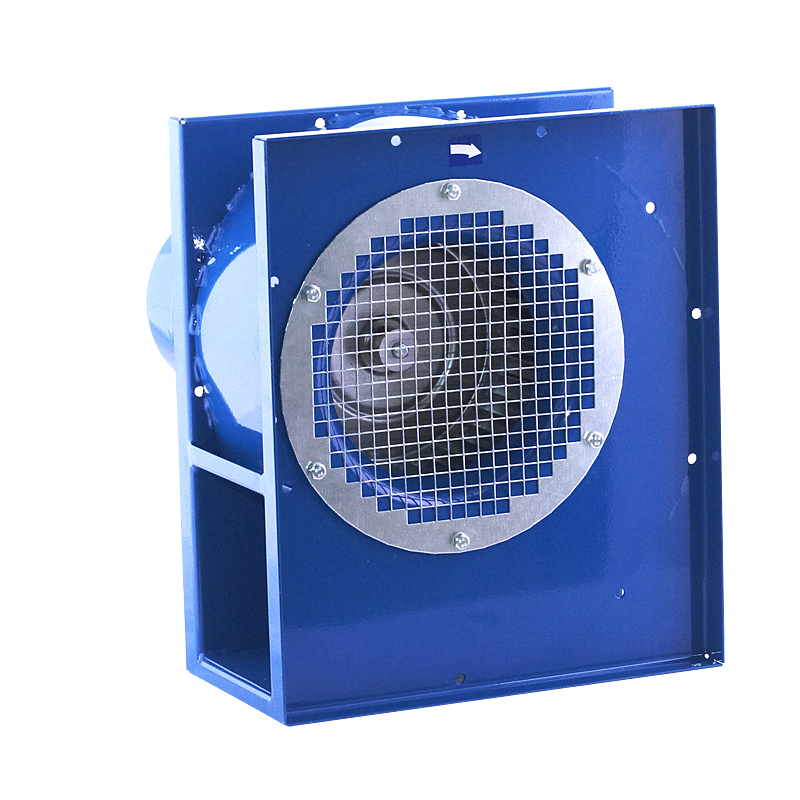

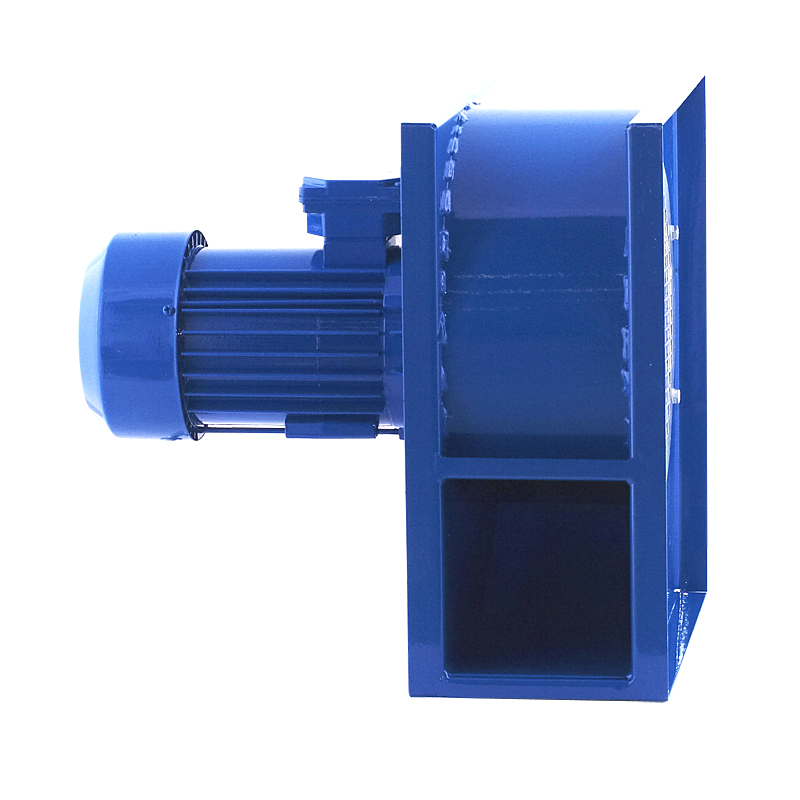

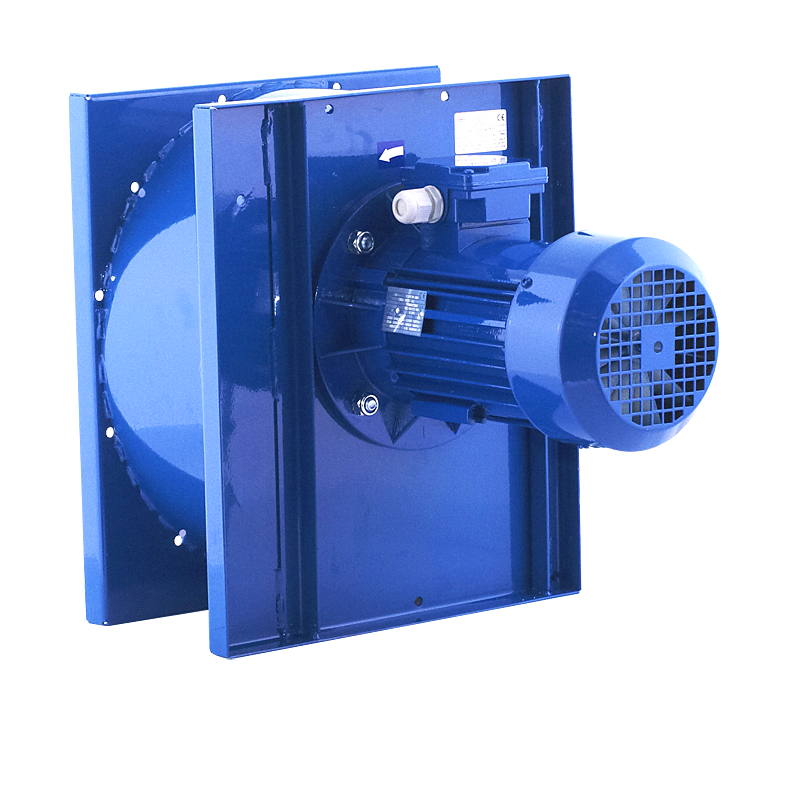

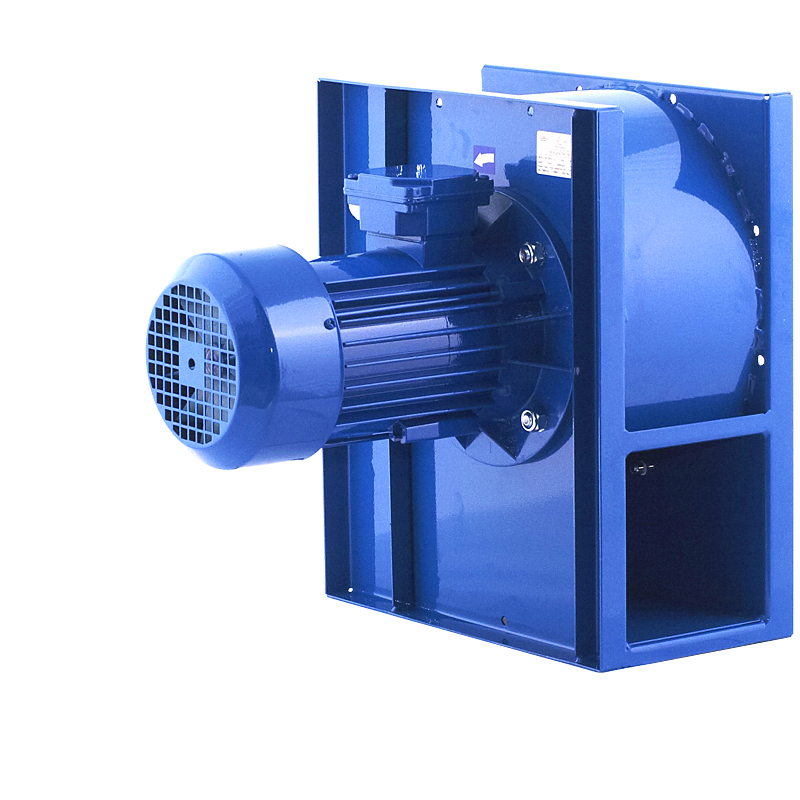

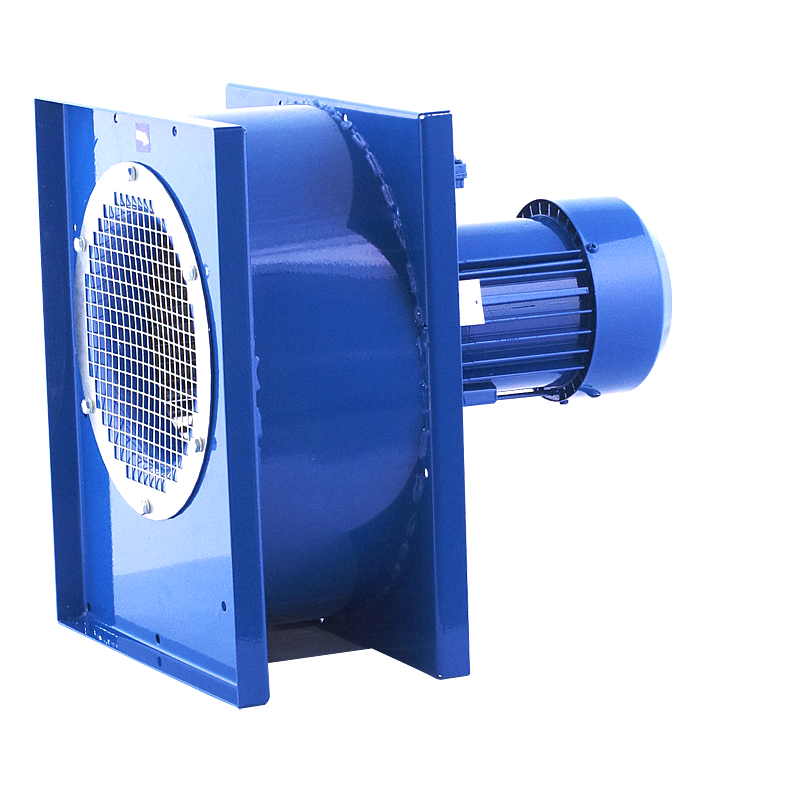

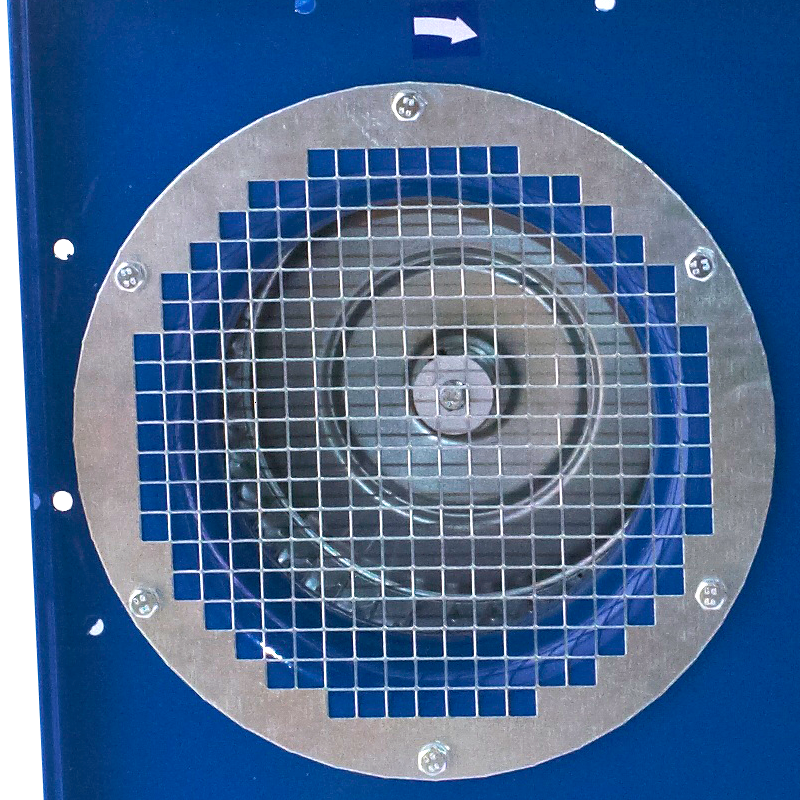

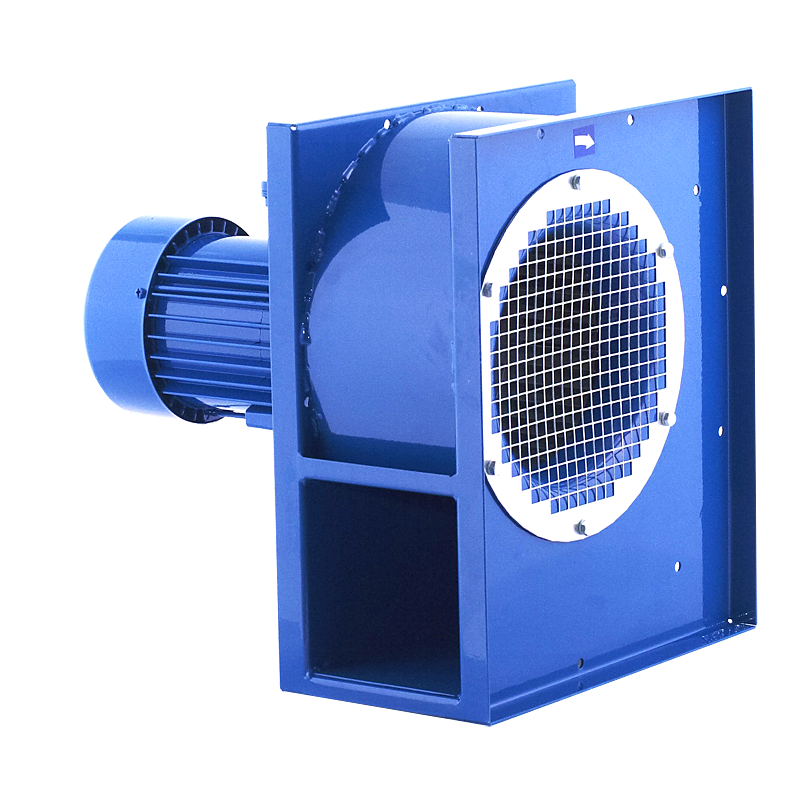

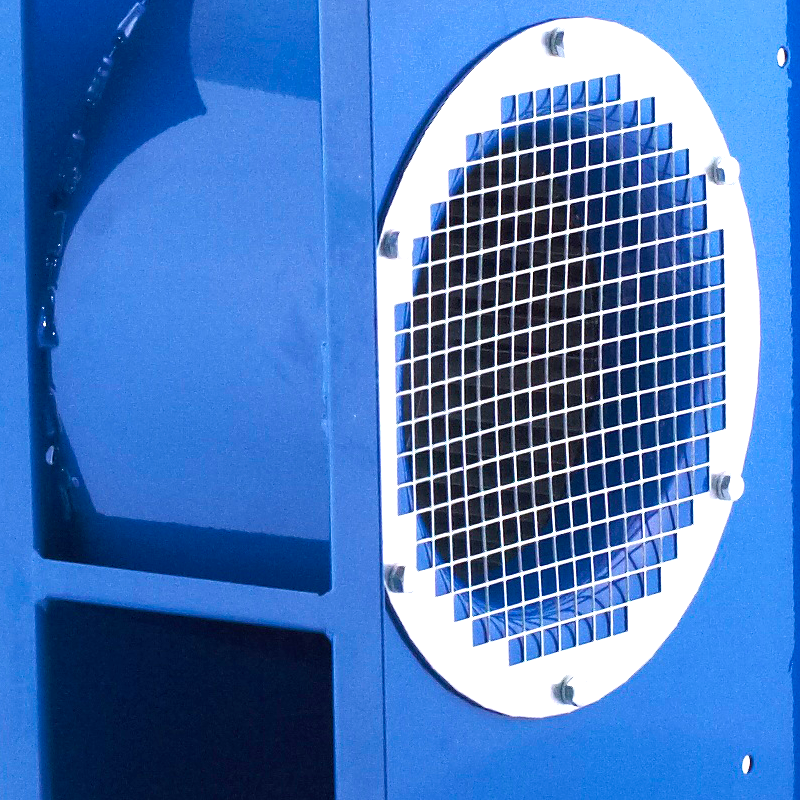

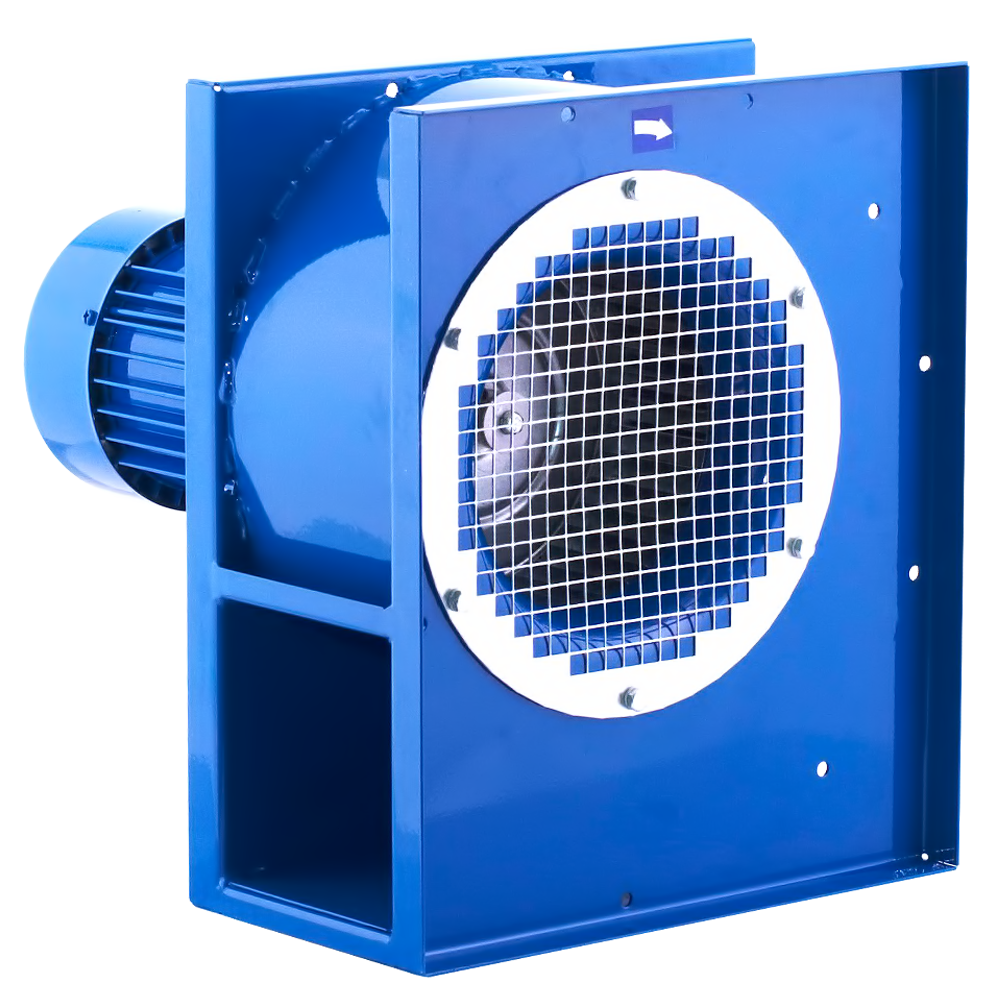

LFB - Radialventilator

LFB

Radialventilator

Niederdruck-Radialventilator zur Beförderung von aggressiven Gasen mit geringem Staubanteil. Max. Fördermediumstemperatur = 80°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für Lüftungstechnische Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Lüftungstechnik
  • Klimatechnik
  • Be- und Entlüftungsanlagen
  • Drucklufttechnik
  • etc...

Konstruktion

Direktgetriebener Radialventilator. Gehäuse in Stahlausführung. Laufrad mit Vorwärtsgekrümmten Schaufeln aus Stahl  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

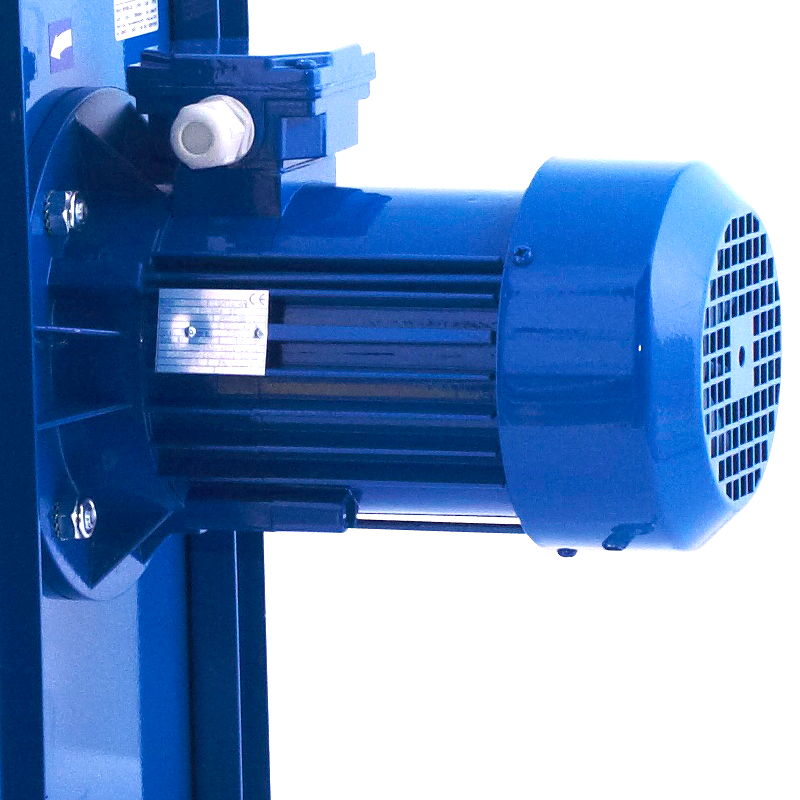

MOTOR

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F G H I
  mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 335 394 454 141 227 128 138 158
LFB-2-200/74-150S 335 394 454 141 227 128 138 158
Typ K L O R S X D1 D2
  mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 178 169 7 379 85 18 239 212
LFB-2-200/74-150S 178 169 7 379 85 18 239 212
Typ J1 J2 O1 U1 U2 W1 W2 X1
  mm mm mm mm mm mm mm mm
LFB-2-200/74-150T 73 80 7 15 320 12 379 6
LFB-2-200/74-150S 73 80 7 15 320 12 379 6
Typ A B C E F G H O S T X D1 D2
  mm mm mm mm mm mm mm mm mm mm mm mm mm
LFB-2-224/104-300T 335 394 482 145 227 148 139 7 85 97 6 250 230
LFB-4-280/102-075T 410 470 447 180 262 182 160 12 95 116 6 312 265
LFB-4-280/102-075S 410 470 447 180 262 182 160 12 95 116 6 312 265
LFB-4-315/143-220T 504 600 578 213 356 230 240 12 138 142 8 360 331
Typ A B C E F G H I K L
  mm mm mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 410 478 528 174 227 175 204 204 222 222
Typ O S X D1 D2 J1 J2 N1
  mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 8 112 4 286 242 102 102 23
Typ N2 N3 N4 O1 O2 O3 P1 P2
  mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 183 206 329 7 12 10 248 280
Typ P3 U1 U2 W1 W2 X1 X2 X3
  mm mm mm mm mm mm mm mm
LFB-2-250/114/550T 310 30 380 32 432 4 4 4
Typ A B C E F G H O S T
  mm mm mm mm mm mm mm mm mm mm
LFB-2-280/102-750T 410 470 574 180 262 181 160 7 95 116
LFB-4-355/144-400T 625 640 631 296 363 217 215 9 123 134
LFB-6-355/144-220T 625 640 631 296 363 217 215 9 123 134
LFB-4-400/183-750T 649 764 739 270 440 289 278 9 153 170
LFB-6-400/183-220T 649 764 636 270 440 289 278 9 153 170
Typ X D1 D2 N1 N2 N3 N4 P1 P2 P3
  mm mm mm mm mm mm mm mm mm mm
LFB-2-280/102-750T 6 312 270 30 282 312 441 236 272 300
LFB-4-355/144-400T 8 395 287 25 175 200 356 390 425
LFB-6-355/144-220T 8 395 287 25 175 200 356 390 425
LFB-4-400/183-750T 8 446 412 50 320 370 553 272 310 336
LFB-6-400/183-220T 8 446 412 50 320 370 553 272 310 336
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 504 610 647 213 366 170 205 220 220
Typ K O X D1 D2 L1 L2 N1 N2
  mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 260 13 4 331 360 129 124 50 316
Typ N3 N4 O1 O2 P1 P2 P3 X1 X2
  mm mm mm mm mm mm mm mm mm
LFB-2-315/103-1100T 366 519 8 12 270 308 334 8 4
