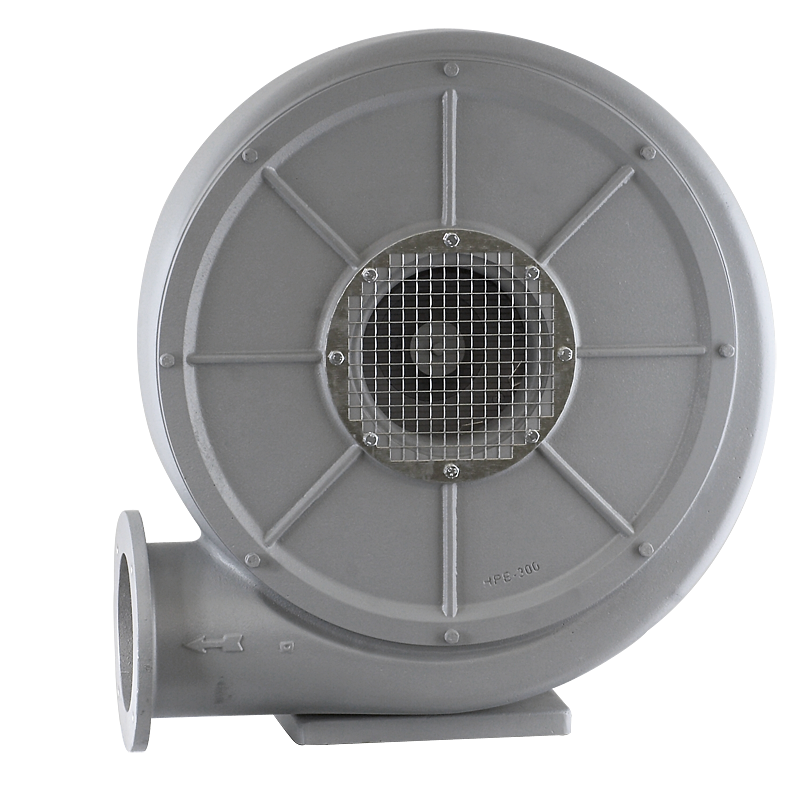

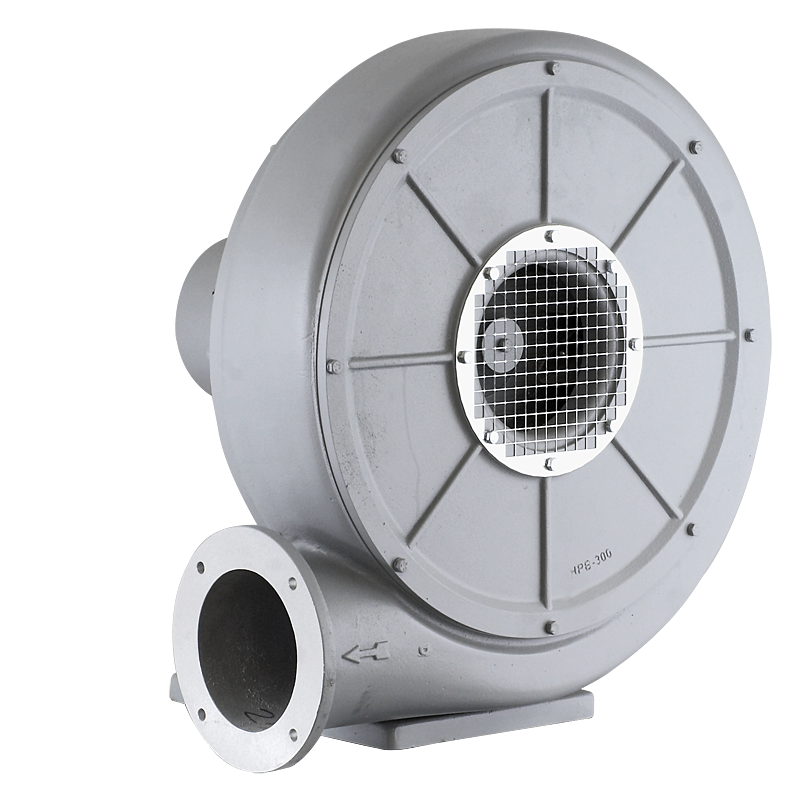

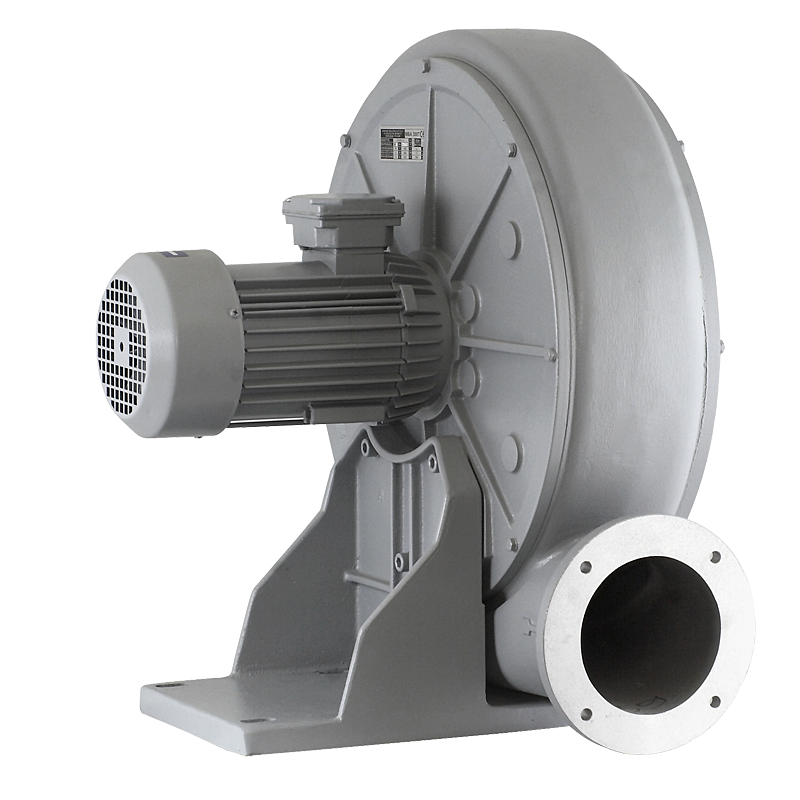

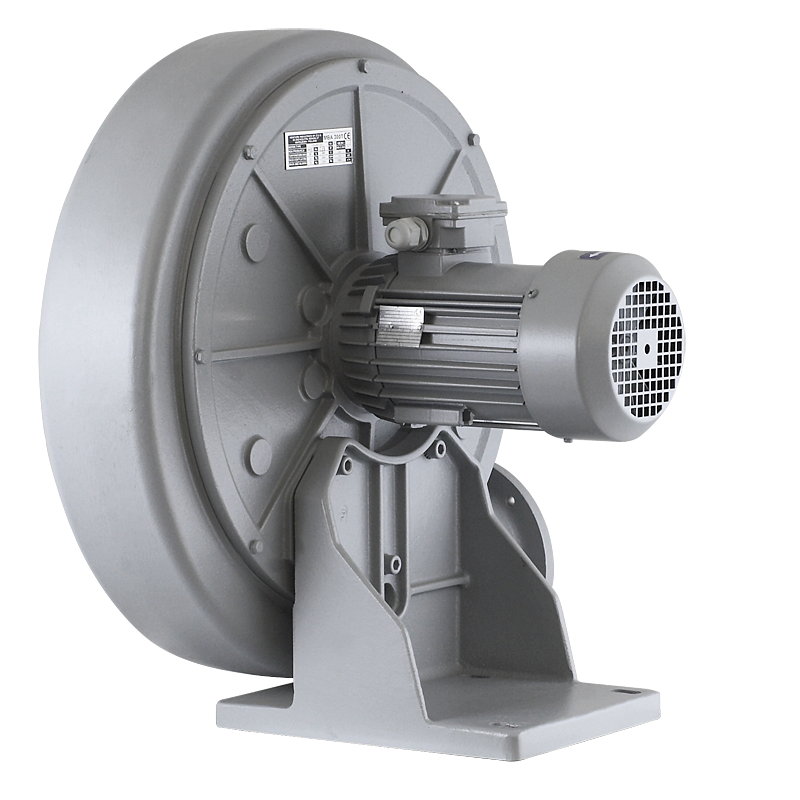

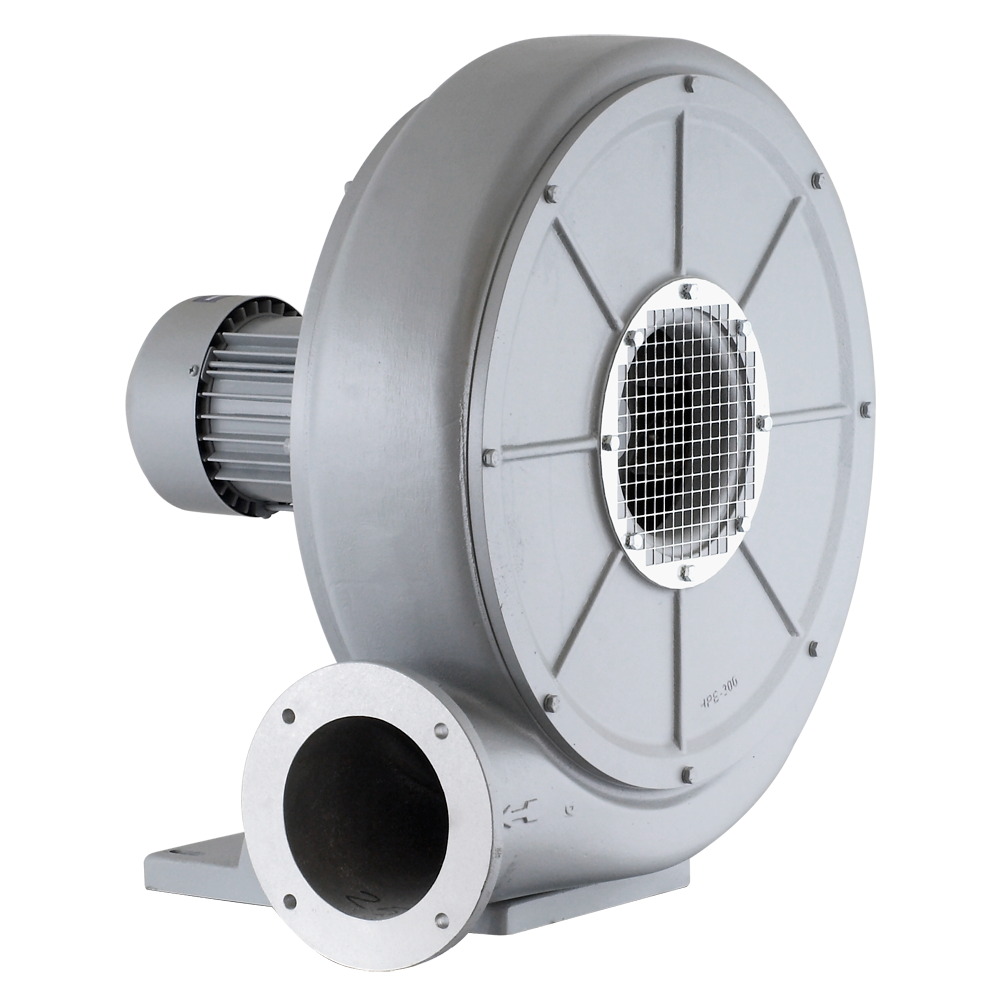

MRA - Radialventilator

MRA

Radialventilator

Mitteldruck-Radialventilator zur Beförderung von normaler Luft bis max. 80°C Dauertemperatur.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Klärschlammtrocknung
  • Industrieofenbau
  • Thermoprozesstechnik
  • Oberflächentechnik
  • Lüftungstechnik
  • Umwelttechnik
  • Reinigungsmaschinen
  • Sondermaschinenbau
  • Kraftwerksbau
  • Textilmaschinen
  • etc...

Konstruktion

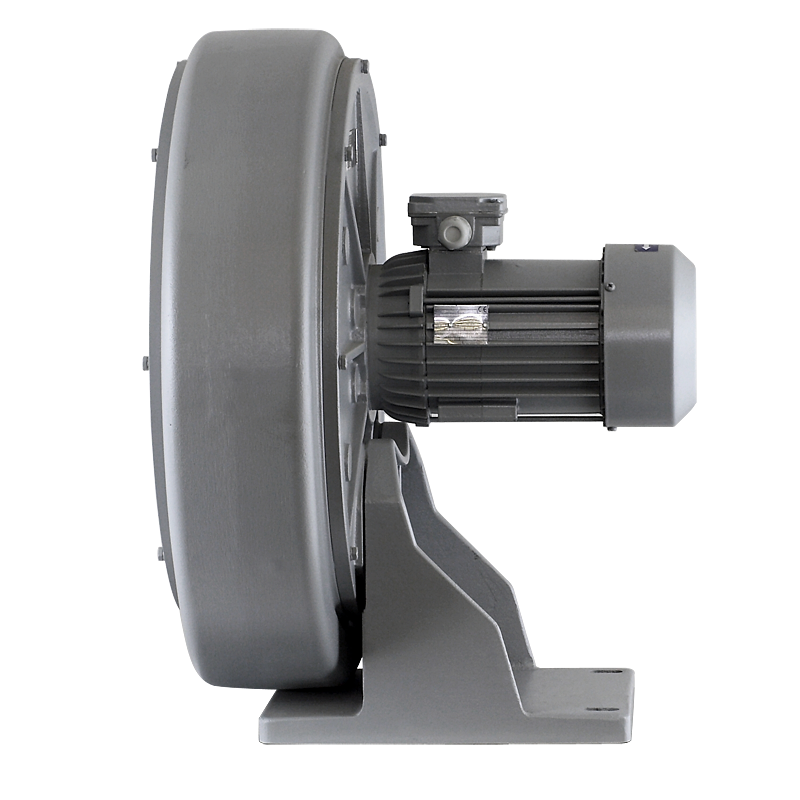

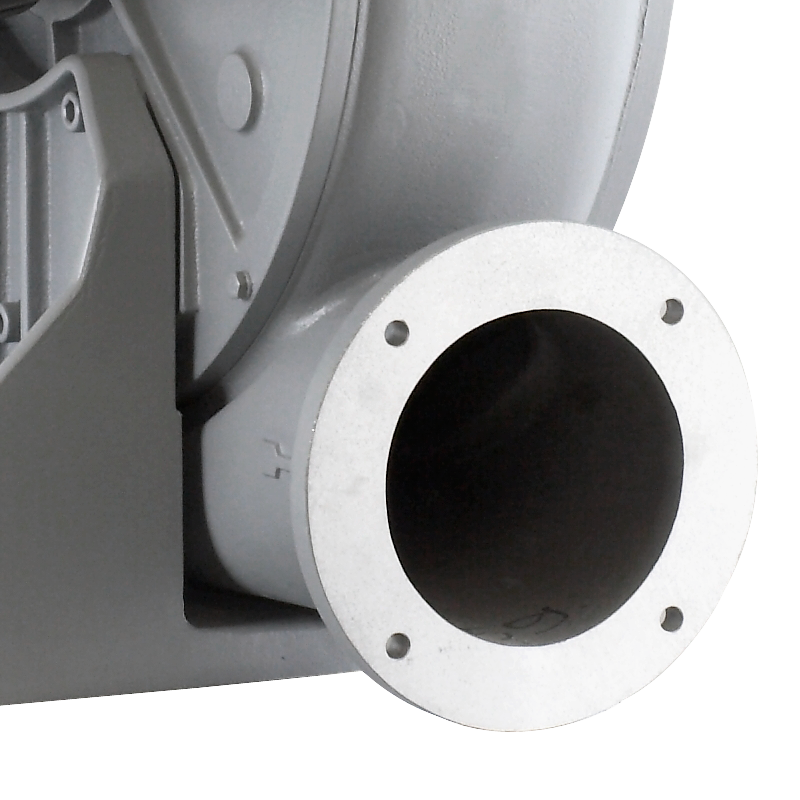

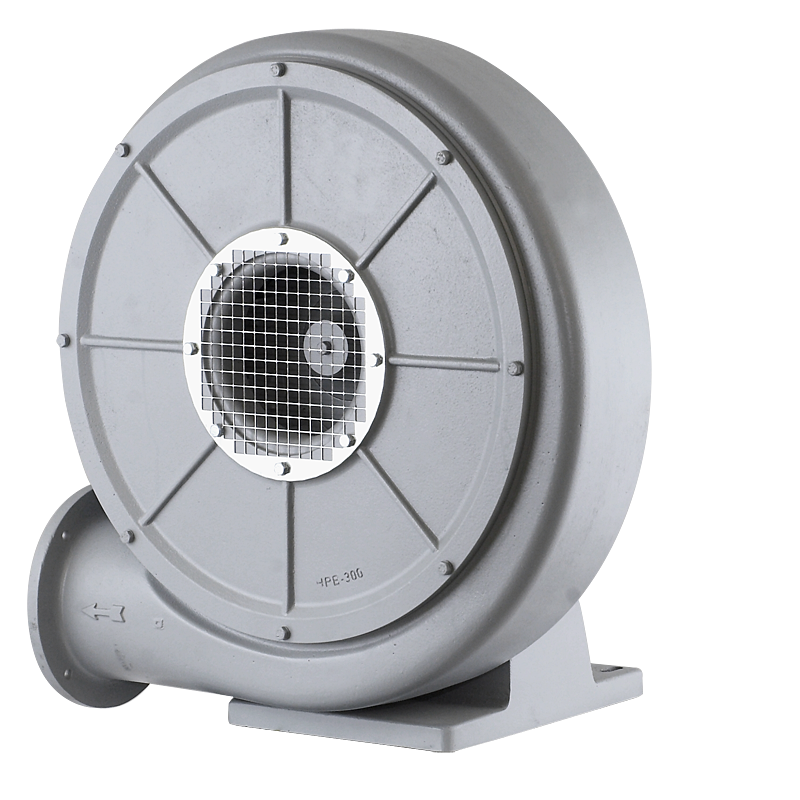

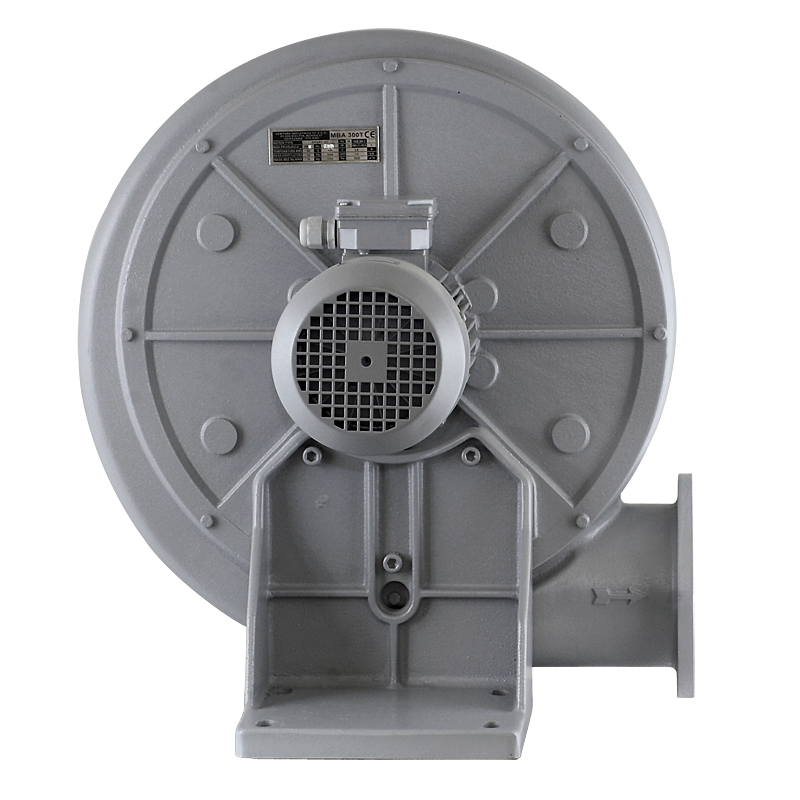

Direktgetriebener Industrie-Radialventilator. Gehäuse in verstärkter Stahlausführung. Laufrad mit Rückwärtsgekrümmten Schaufeln aus Stahl  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3

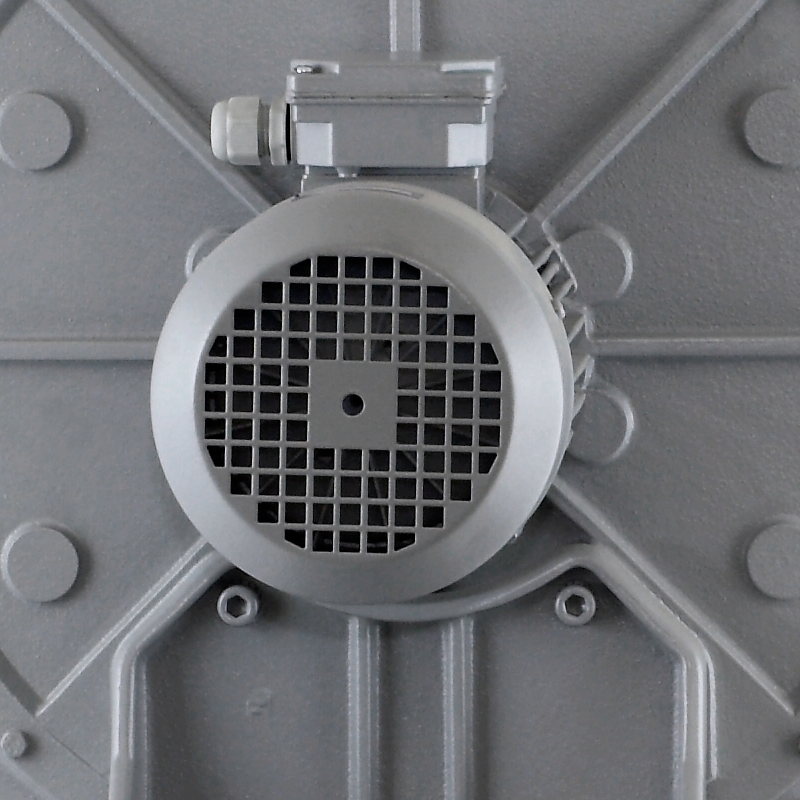

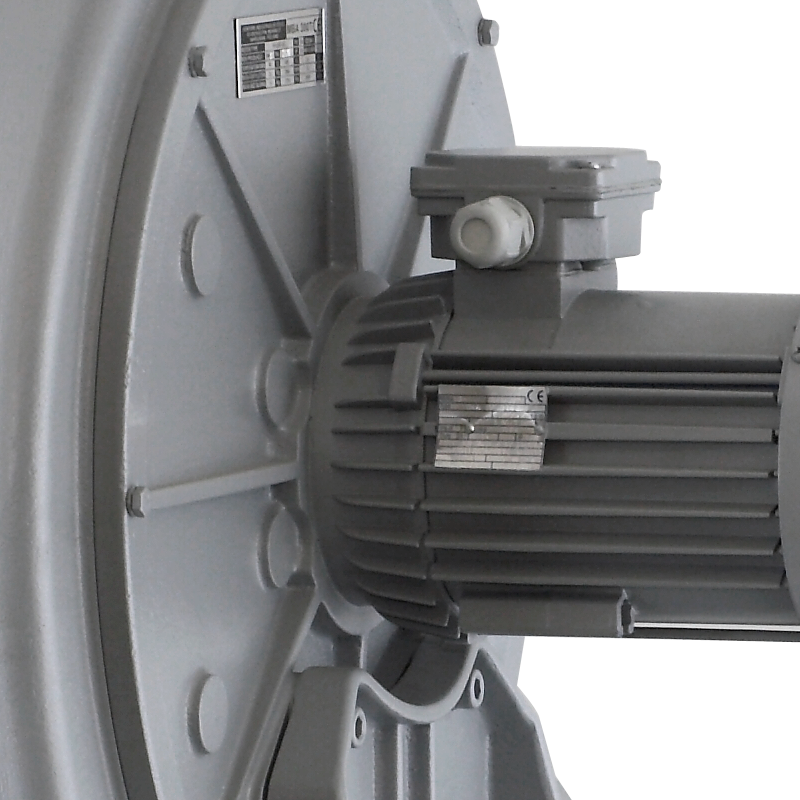

Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialen verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MRA 200T 451 515 360 210 290 91 59 4 17
MRA 200S 451 515 360 210 290 91 59 4 17
MRA 260T 451 515 365 210 290 91 59 4 17
MRA 260S 451 515 365 210 290 91 59 4 17
Typ Z N1 N2 N3 N4 P1 P2 X1
  mm mm mm mm mm mm mm mm
MRA 200T 13 46.5 156 215 240 140 200 4
MRA 200S 13 46.5 156 215 240 140 200 4
MRA 260T 13 46.5 156 215 240 140 200 4
MRA 260S 13 46.5 156 215 240 140 200 4
Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MRA 200T 9.5 165 139 106 6.6 165 139 100
MRA 200S 9.5 165 139 106 6.6 165 139 100
MRA 260T 9.5 200 182 138 6.6 165 139 100
MRA 260S 9.5 200 182 138 6.6 165 139 100
Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MRA 300T 523 577 421 248 320 98 72 4 13
MRA 300S 523 577 421 248 320 98 72 4 13
MRA 400T 630 705 532 295 400 125 88 8 13
Typ Z N1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm mm
MRA 300T 13 17.5 167.5 273.5 297 349.5 380 180 230
MRA 300S 13 17.5 167.5 273.5 297 349.5 380 180 230
MRA 400T 13 17.5 167.5 273.5 301.5 349.5 380 180 230
Typ X1 ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm mm
MRA 300T 8 9.5 200 182 140 6 191 165 125
MRA 300S 8 9.5 200 182 140 6 191 165 125
MRA 400T 8 11.5 234 200 162 6 234 200 160
Typ A B C E F S T X N1
  mm mm mm mm mm mm mm mm mm
MRA 600T 850 920 678 395 500 150 120 4 30
MRA 600T 850 920 678 395 500 150 120 4 30
Typ N2 N3 N4 P1 P2 X1 X2 ØO
  mm mm mm mm mm mm mm mm
MRA 600T 290 320 476 390 430 8 4 14
MRA 600T 290 320 476 390 430 8 4 14
Typ ØD1 ØD2 ØD3 ØO1 ØO2 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MRA 600T 280 260 187 8 13 270 240 180
MRA 600T 280 260 187 8 13 270 240 180
