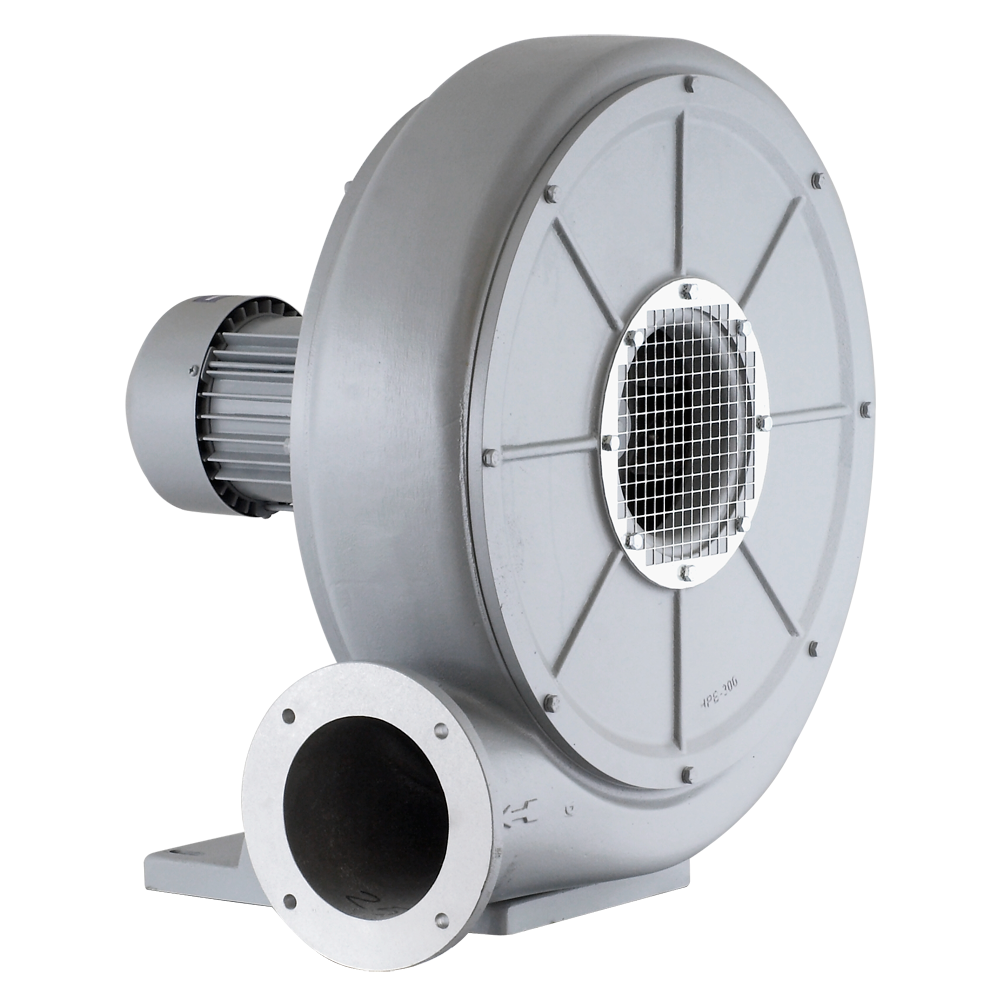

MTA - Radialventilator

MTA

Radialventilator

Mitteldruck-Transport-Radialventilator zur Beförderung von gesättigter Luft. Max. Fördermediumstemperatur = 80°C
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Ventilatoren für den Transport von prozessspezifischen Medien und Lüftungstechnischen Anwendungen. Diese Ventilatoren-Bauart wird u.a. in folgenden Bereichen eingesetzt:

  • Klärschlammtrocknung
  • Industrieofenbau
  • Thermoprozesstechnik
  • Oberflächentechnik
  • Lüftungstechnik
  • Umwelttechnik
  • Reinigungsmaschinen
  • Sondermaschinenbau
  • Kraftwerksbau
  • Textilmaschinen
  • etc...

Konstruktion

Direktgetriebener Industrie-Radialventilator. Gehäuse in verstärkter Stahlausführung. Laufrad mit Rückwärtsgekrümmten Schaufeln aus Stahl  Alle Oberflächen lackiert oder beschichtet in RAL 5010 / Korrosionsschutzklasse C3


Antrieb

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäusestellungen in 45° Schritten
  • Drehrichtung in LG (Linksdrehend) und RD (Rechtsdrehend) verfügbar
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Gehäuse und Laufrad in unterschiedlichen Materialien verfügbar
  • Unterschiedlichste Wellendichtungen
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MTA 30T 357 356 309 181 193 83 54 4 20
MTA 75T 450 481 329 210 257 91 59 4 17
MTA 110T 450 481 353 210 257 91 59 4 17
Typ Z N1 N2 N3 N4 P1 P2 X1
  mm mm mm mm mm mm mm mm
MTA 30T 12 20 126 170 190 80 120 4
MTA 75T 13 47 156 216 240 140 200 4
MTA 110T 13 47 156 216 240 147 200 4
Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MTA 30T 11 165 139 106 6.6 160 135 100
MTA 75T 9.5 163 139 110 6.6 165 139 100
MTA 110T 9.5 200 182 138 6.6 165 139 100
Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MTA 300T 523 553 435 248 295 102 73 4 13
MTA 310T 570 602 429 270 322 135 86 4 13
Typ Z N1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm mm
MTA 300T 13 17.5 167.5 273.5 293.5 349.5 380 180 230
MTA 310T 13 17.5 167.5 273.5 297 349.5 380 180 230
Typ X1 ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm mm
MTA 300T 8 9.5 200 182 139 4.9 191 165 125
MTA 310T 8 9.5 234 200 160 4.9 230 200 160
