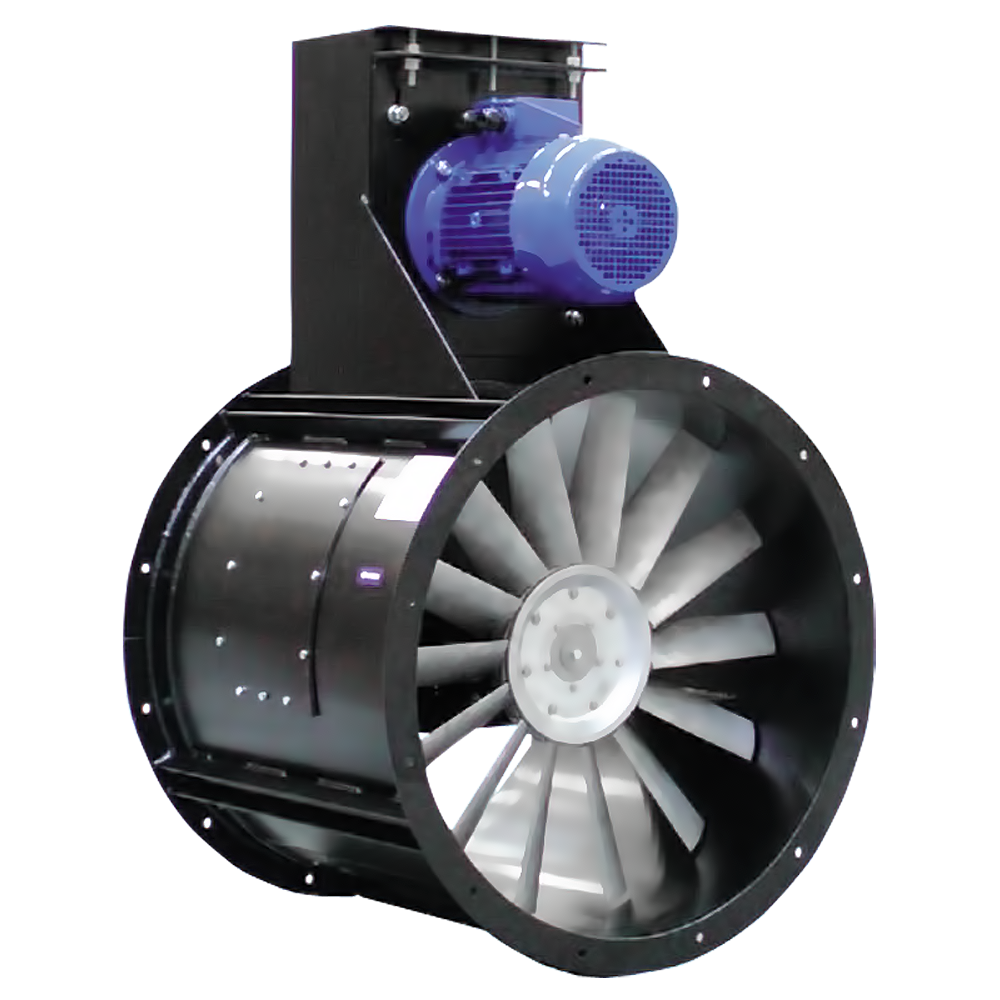

AFC-VB - Axialventilator Rohrausführung

AFC-VB

Axialventilator Rohrausführung

AFC Axialventilatoren eignen sich zur Be- und Entlüftung in verschiedensten Systemen. Aufgrund der kompakten und soliden Konstruktion können diese Axial-Ventilatoren beinahe überall eingesetzt werden.
Fragen Sie nach einem Produkt

Anwendung

Die Ventilatoren sind für alle Arten von Lüftungstechnischen Anwendungen konzipiert.

Typische Anwendungen sind:

  • Be- und Entlüftung von Gewerbe- und Industriegebäuden
  • Be- und Entlüftung von Lagerräumen
  • Be- und Entlüftung von Garagen und öffentlichen Gebäuden

Konstruktion

  • Axialventilator mit Keilriemenantrieb zur Kanalmontage in horizontaler oder vertikaler Position
  • Gehäuse und auch Motorträger in geschweißter Stahlblechausführung
  • Korrosionsschutz durch Pulverbeschichtung in RAL 9005(Standard)
  • Laufrad aus glasfaserverstärktem Polypropylen und gemäß ISO 1940-1 dynamisch ausgewuchtet.
  • Die Nabe besteht aus Aluminium.
  • Die Ventilatoren sind für den Einsatz im Temperaturbereich von -15 °C bis +60 °C konstruiert.
  • Zudem können alle Farben aus der Standard "RAL-Palette" geliefert werden.

MOTOR

  • IEC Normmotor
  • Asynchron, einphasig, 230V, 50Hz (bis 1,5 kW)
  • Asynchron, dreiphasig, 230/400V, 50Hz (bis 3,0 kW)
  • Asynchron, dreiphasig, 400/690V, 50Hz (ab 4,0 kW)
  • Effizienzklasse IE3
  • Schutzart IP55
  • Isolationsklasse F
  • Ausgelegt für Frequenzumrichterbetrieb
  • Motorumgebungstemperaturen von -20°C bis +40°C

Sonderausführungen

  • Gehäuse aus 1.4301 oder 1.4404 oder feuerverzinkt
  • Luftrichtung über Motor saugend oder über Motor drückend
  • Alle Farben aus der Standard RAL-Farbpalette
  • Erhöhter Korrosionsschutz
  • Laufrad in unterschiedlichen Materialien verfügbar
  • Motoren in Sonderausführungen
  • Schall- und Wärmeisolierungen
  • Weitere Sonderausführungen auf Anfrage

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ C H N ØA ØB ØD ØE
  mm mm mm mm mm mm mm
AFC-VB/2-250-025T 300 500 8 310 280 250 8
AFC-VB/2-315-037T 330 510 8 375 345 315 8
AFC-VB/2-315-075T 330 510 8 375 345 315 8
AFC-VB/2-355-055T 380 520 8 426 395 355 10
AFC-VB/2-355-110T 380 520 8 426 395 355 10
AFC-VB/2-400-110T 500 530 8 500 450 400 10
AFC-VB/2-450-220T 500 540 8 550 500 450 10
AFC-VB/2-450-300T 500 540 8 550 500 450 10
AFC-VB/2-500-300T 500 560 12 600 550 500 12
AFC-VB/4-560-150T 500 590 12 660 610 560 12
AFC-VB/4-630-220T 660 740 12 736 690 630 12
AFC-VB/4-710-400T 660 840 12 810 760 710 12
AFC-VB/4-800-400T 820 890 12 900 850 800 12
AFC-VB/4-900-400T 820 1000 12 1000 950 900 12
AFC-VB/4-900-750T 820 1000 12 1000 950 900 12
AFC-VB/4-1000-1100T 830 1065 12 1100 1050 1000 12
