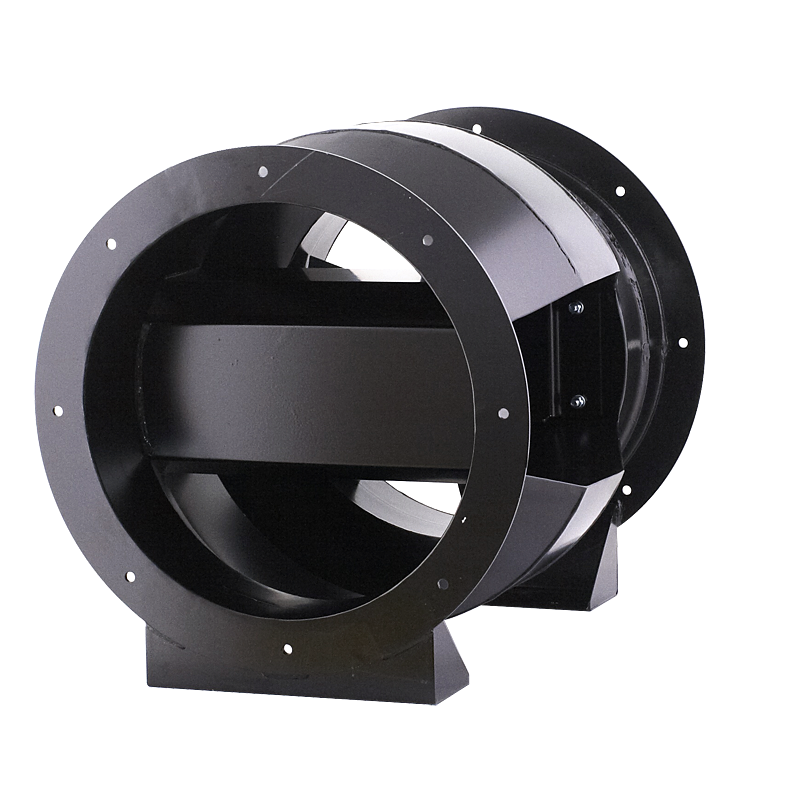

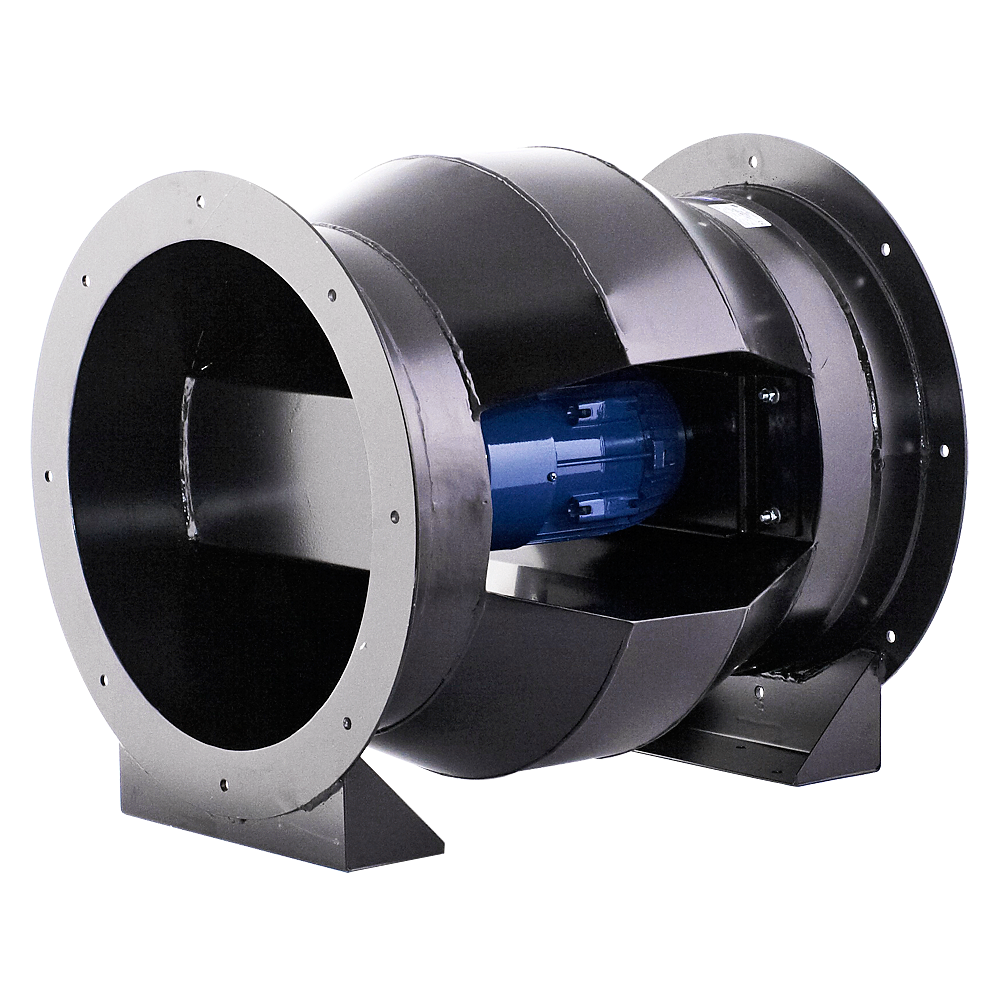

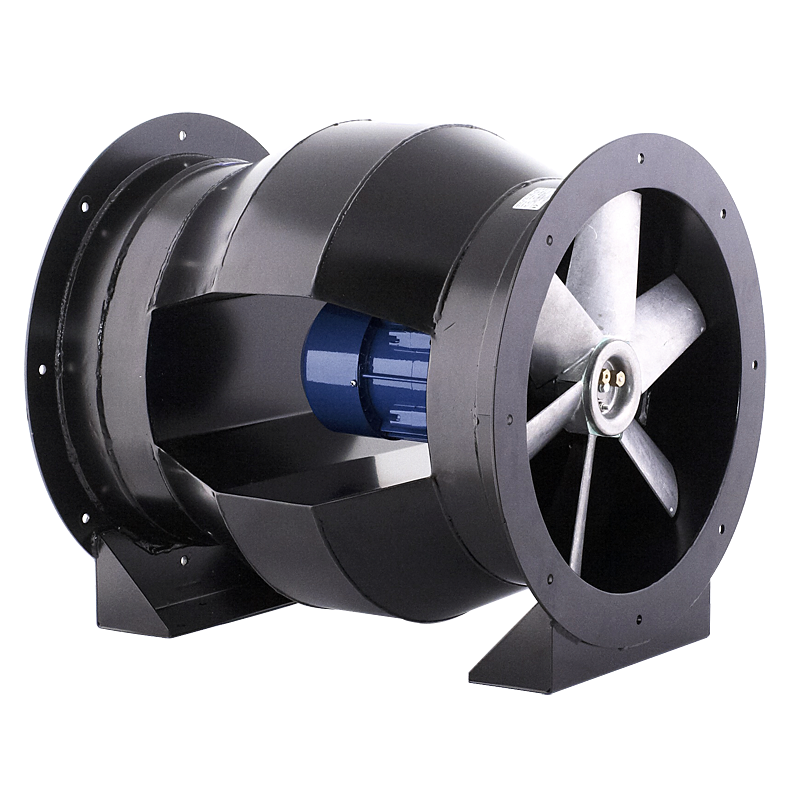

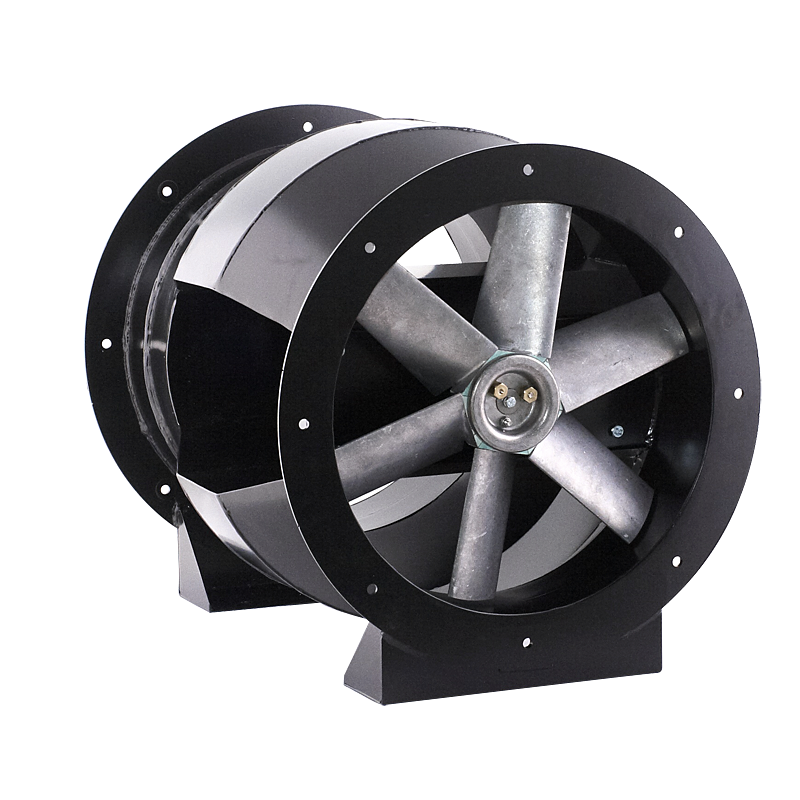

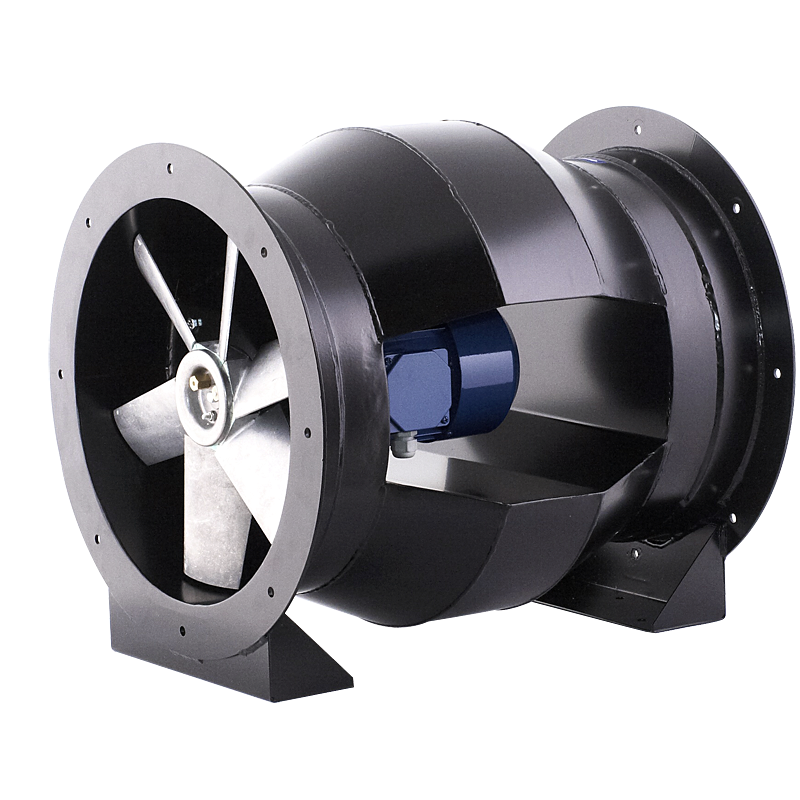

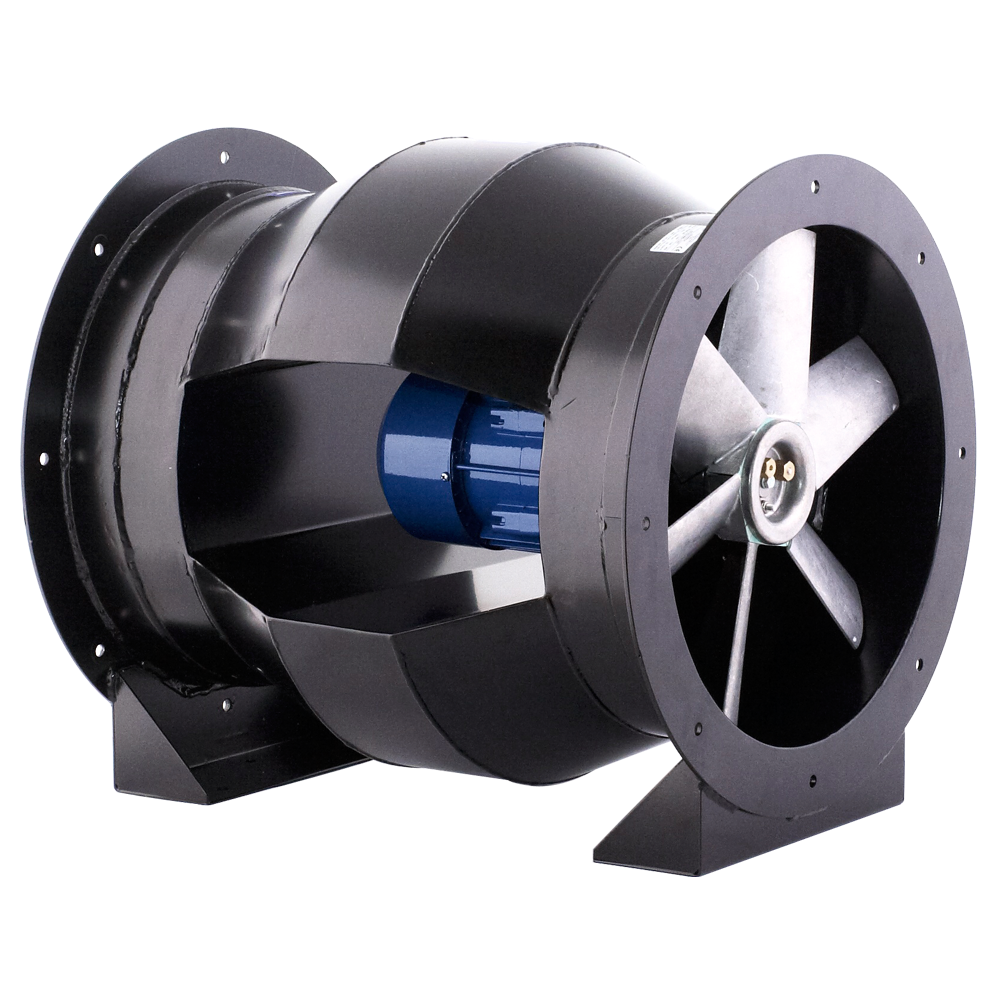

AFH - Axialventilator Rohrausführung

AFH

Axialventilator Rohrausführung

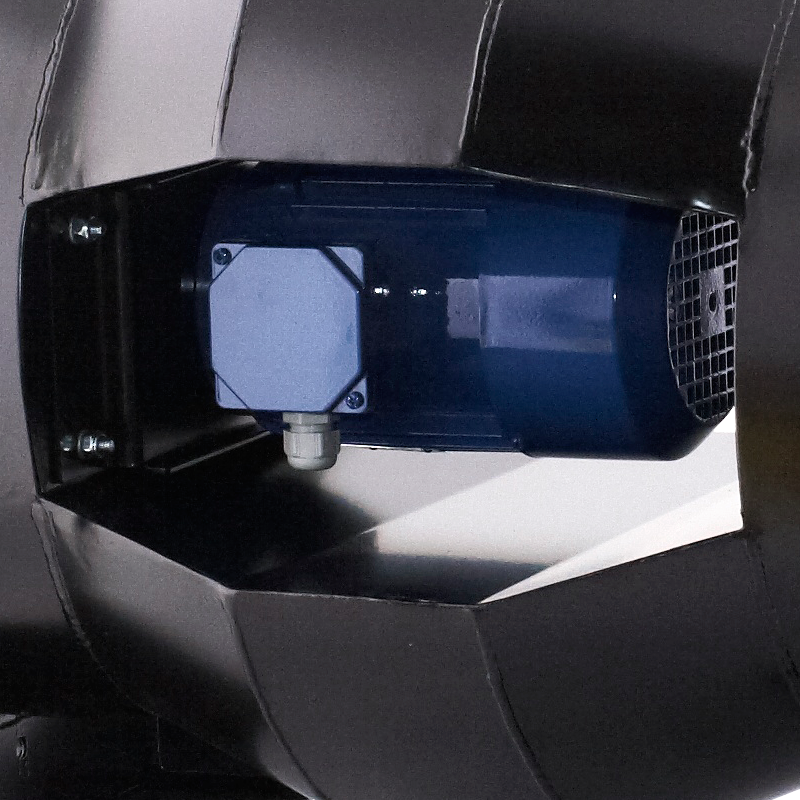

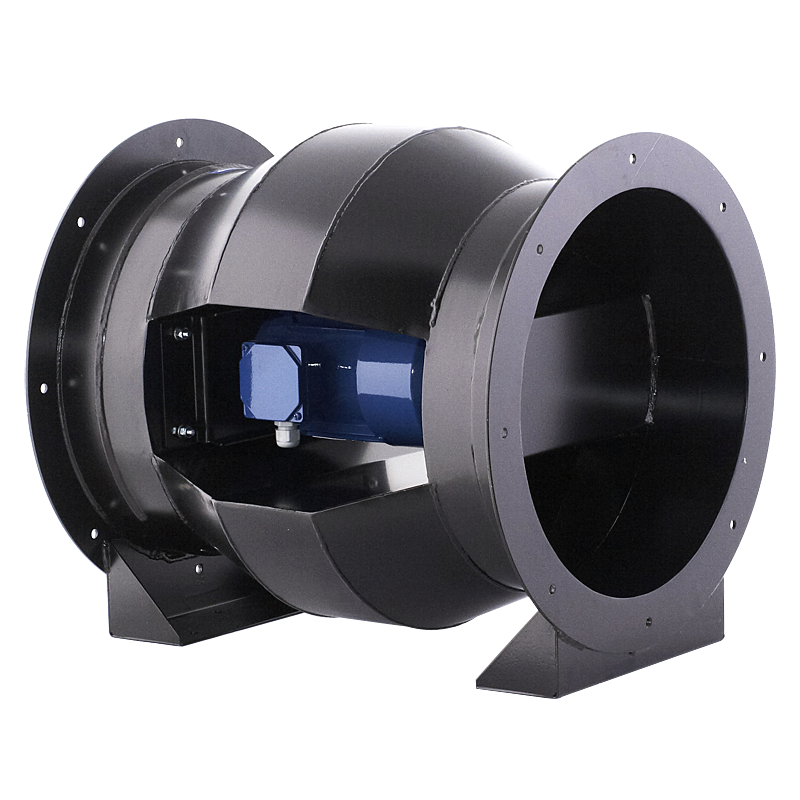

Der in einer Sonderkammer untergebrachte Elektromotor ist vollständig vom beförderten Luftstrom abisoliert. Diese Bauart ermöglicht den Transport der Luft mit der Temperatur von bis 200°C.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Der Lüfter ist für alle Arten von Installationen vorgesehen, bei denen Luft bei erhöhter Temperatur abgelassen werden muss. Typische Anwendungen sind:

  • Hochtemperatur-Lufttransport,
  • Rauchabsaugung aus den Öfen.

Elektrischer Motor

  • asynchron, dreiphasig 230 / 400V 50Hz oder 400 / 690V 50Hz
  • Schutzart IP 55, Isolationsklasse F.
  • zur Frequenzregelung

Konstruktion

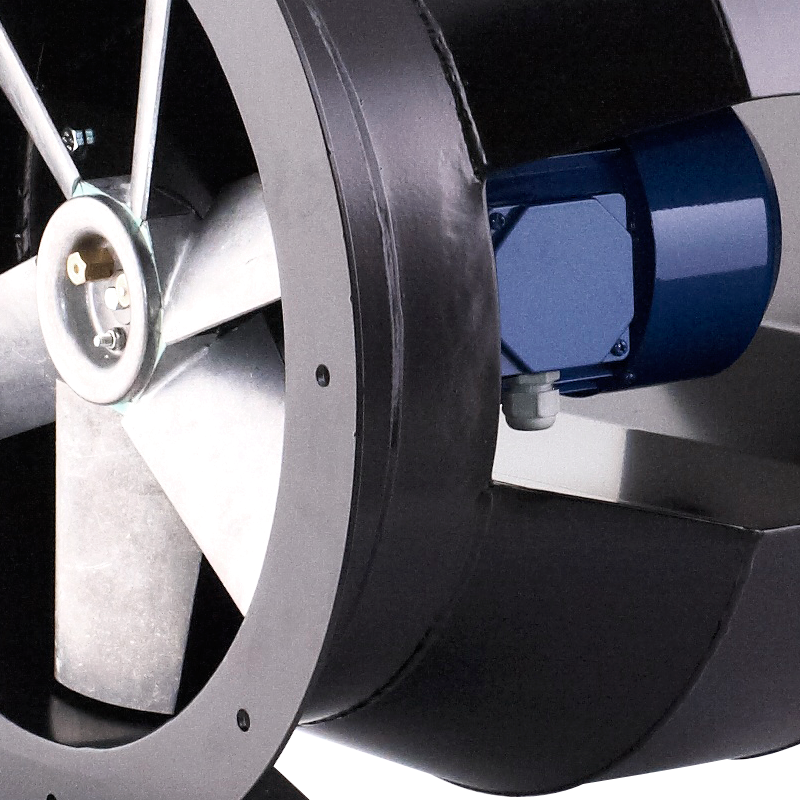

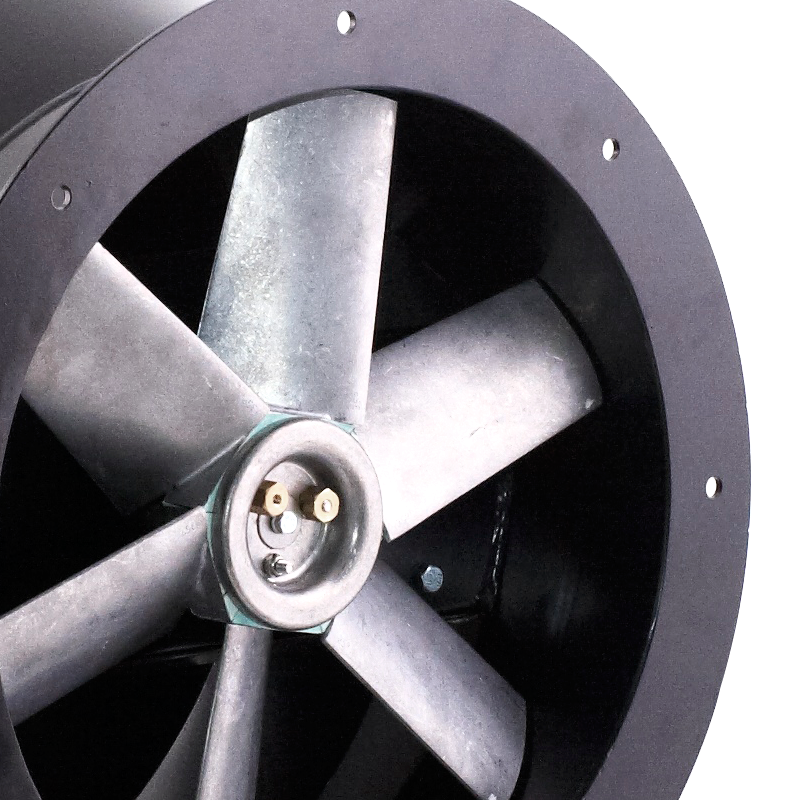

  • Aluminiumrotor, dynamisch ausgewuchtet nach ISO 1940-1
  • Gehäuse ist aus Stahlblech geschweißt
  • Lüfter schwarz lackiert RAL 9005 (Korrosivitätskategorie C3)
  • Motor aus Luftstrom
  • Montagefüße
  • Installation in horizontaler Position
  • Maximale Temperatur des transportierten Mediums 200 ° C.
  • Motorumgebungstemperatur von -30 ° C bis + 60 ° C.

Sonderversionen

  • Malen in einer anderen Farbe als dem Standard
  • Malen in einer höheren Korrosivitätskategorie
  • Gehäuse aus verzinktem Stahlblech
  • Gehäuse aus Edelstahl 1.4301
  • Gehäuse aus säurebeständigem Stahl 1.4404
  • Motor für andere als Standardspannung und Netzfrequenz
  • Motor mit einem anderen Schutzgrad
  • Motor mit einer anderen Isolationsklasse
  • Motor mit Sensoren oder zusätzlicher Kühlung ausgestattet
  • Abdichtung zwischen Gehäuse und Motor (siedend)
  • Gehäuse mit Entwässerung
  • Lüfter mit einem Durchmesser über 1000 mm

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ C F G H I J N ØA ØB ØD ØE ØK
  mm mm mm mm mm mm mm mm mm mm mm mm
AFH/2-250-025T 500 200 240 430 460 6 8 310 280 250 8 8
AFH/2-315-037T 500 200 240 430 460 6 8 375 345 315 8 8
AFH/2-355-075T 600 200 260 444 544 6 10 426 395 355 8 19
AFH/2-400-110T 580 200 300 422 522 6 8 500 450 400 10 10
AFH/2-450-300T 640 340 400 452 572 6 8 555 500 450 10 12.5
AFH/2-500-300T 730 280 450 542 662 6 8 606 556 500 10 12.5
AFH/4-400-037T 580 200 300 422 522 6 8 500 450 400 10 10
AFH/4-500-075T 730 280 450 542 662 6 8 606 556 500 10 12.5
AFH/4-630-110T 730 340 400 542 662 6 12 736 690 630 12 12.5
AFH/4-710-400T 774 550 430 542 712 6 12 816 766 710 10 12.5
AFH/6-800-110T 830 370 470 612 702 6 12 906 856 800 10 12.5
AFH/6-1000-110T 1270 550 650 1150 4 12 1106 1056 1000 10 15
