AFW - Axialventilator Wandausführung

AFW

Axialventilator Wandausführung

Die AFW-Lüfter werden zur allgemeinen Lüftung eingesetzt: allgemeine Lüftungsanlage in Geschäftsräumen und Industriehallen,lüftungsanlage in Lagern und Lagerorten, lüftungsanlage in Garagen und Gebäuden der gemeinnützigen Einrichtungen usw.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

AFW-Lüfter werden verwendet für:

  • allgemeine Belüftung von Geschäftsräumen und Industriehallen,
  • Belüftung von Lagern und Lagerhäusern,
  • Belüftung von Garagen, öffentlichen Gebäuden usw.

Konstruktion

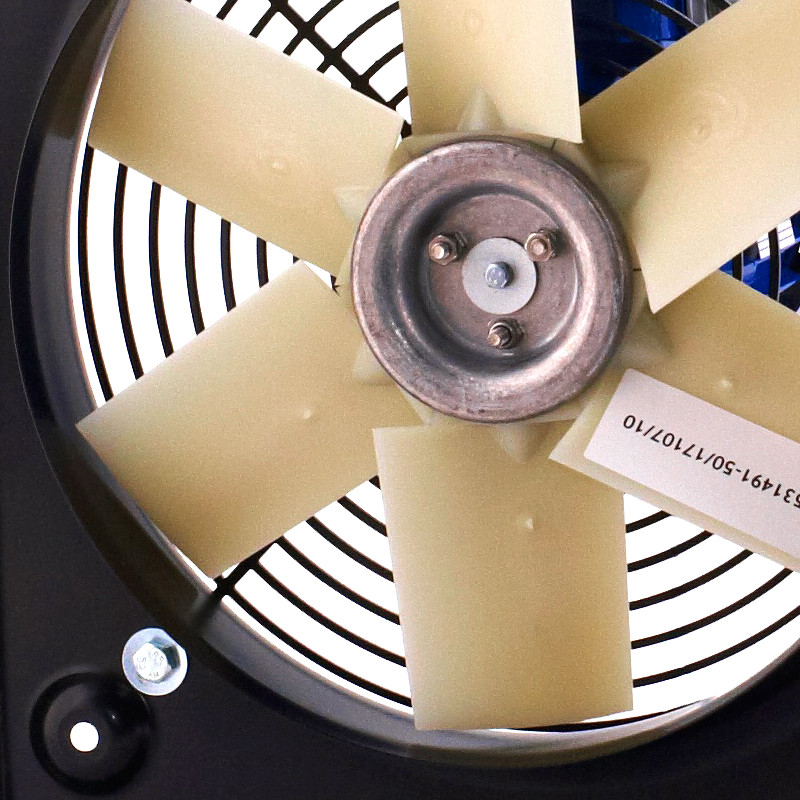

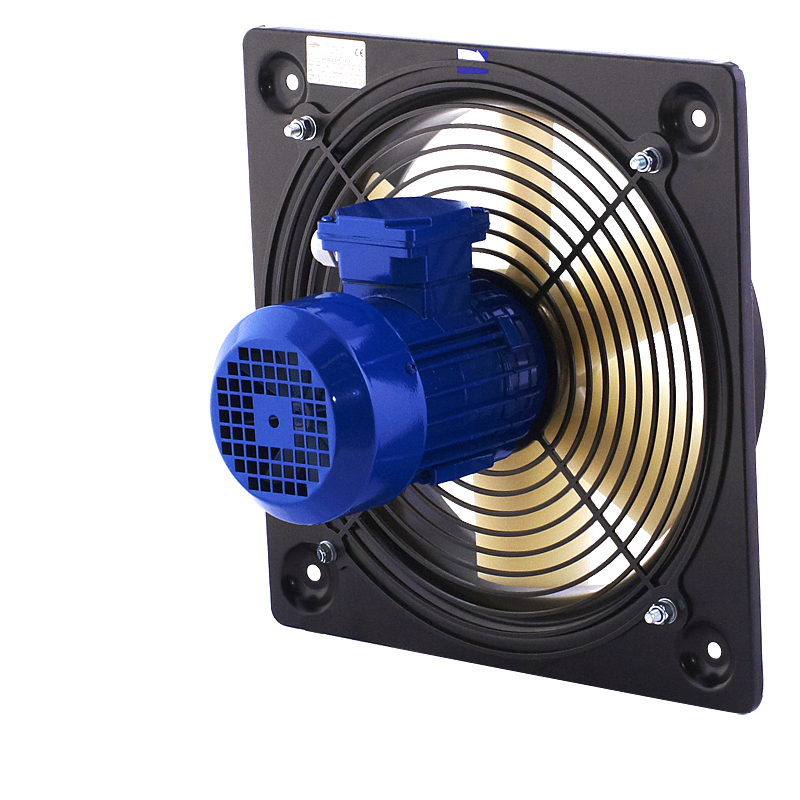

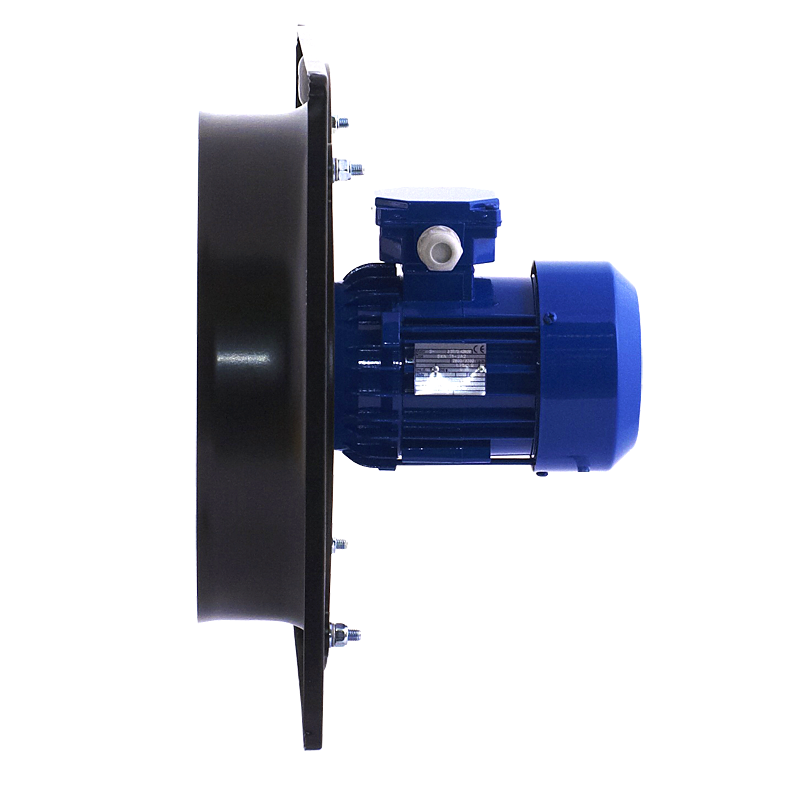

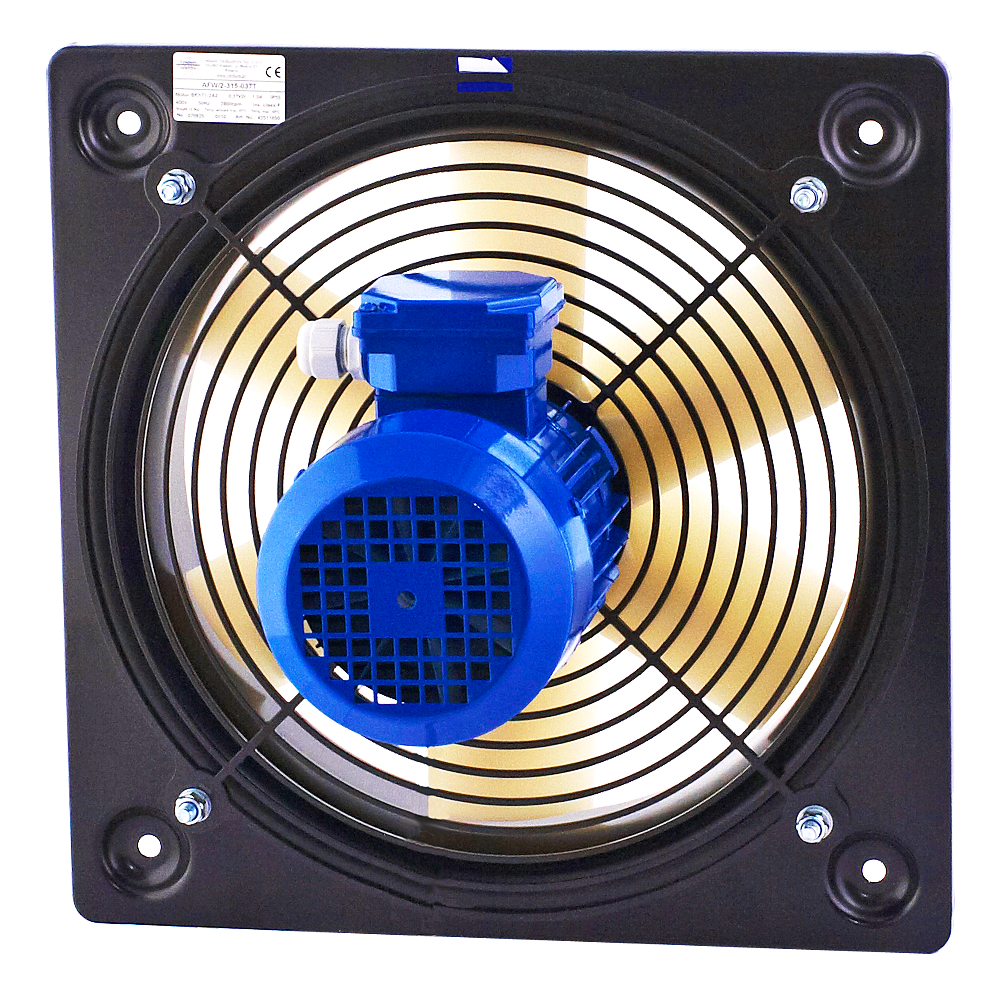

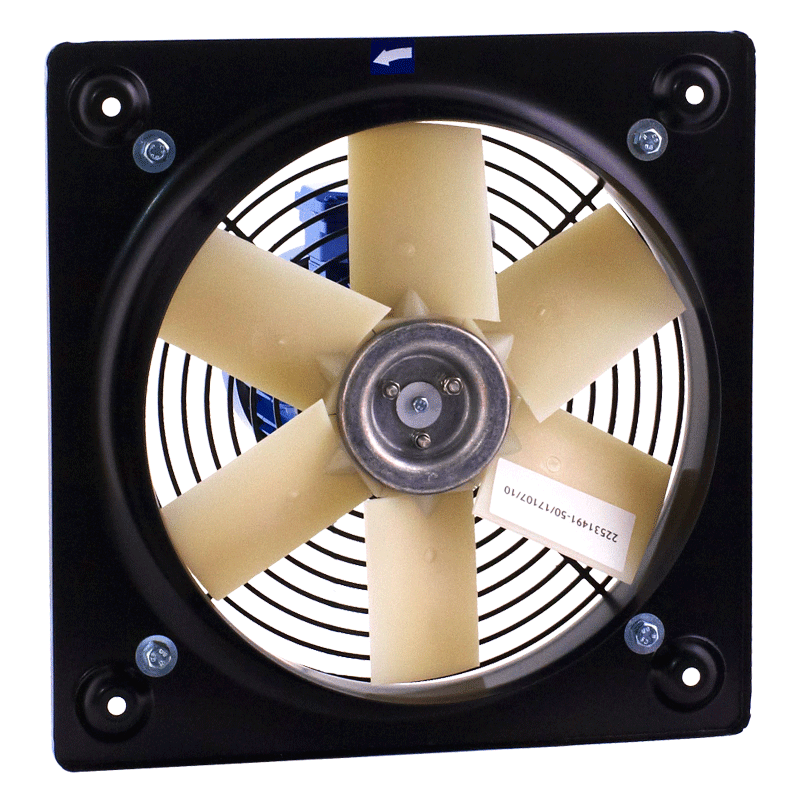

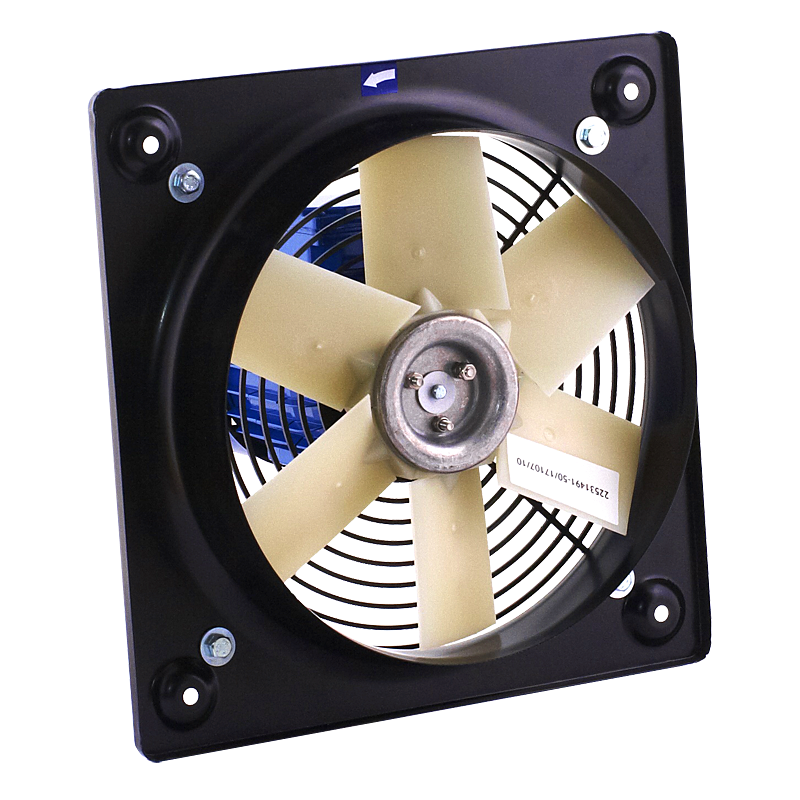

Ein Axialventilator mit Direktantrieb für die Wandmontage. Laufrad aus glasfaserverstärktem Polypropylen, dynamisch ausgewuchtet nach ISO 1940-1, Aluminiumnabe. Das Gehäuse besteht aus pulverbeschichtetem Stahlblech. Lüfterbetriebstemperatur -15 ° C + 40 ° C (Einphasenmodelle), -30 ° C + 60 ° C (Dreiphasenmodelle bis 400), -30 ° C + 40 ° C (Modelle ab 450).

Änderungen (Lüfter für Temperaturen unter -30 ° C oder über 60 ° C) sind auf Anfrage erhältlich. Der Lüfter wird standardmäßig in RAL 9005 - schwarz geliefert. Standard-Motor-Rotor-Durchflussrichtung.

Elektrischer Motor

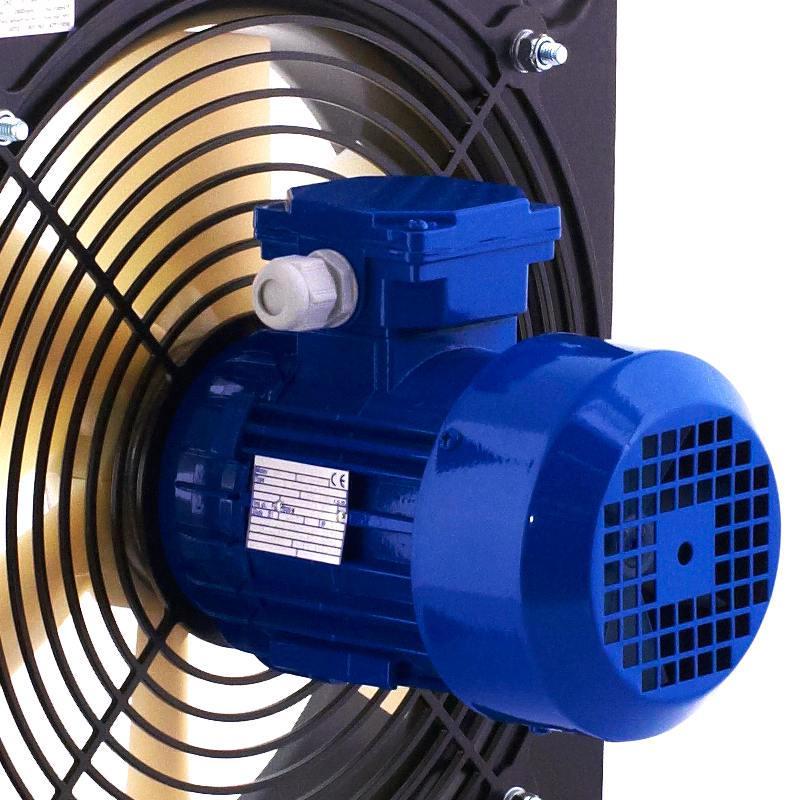

Asynchroner Dreiphasenmotor 230 / 400V, 50Hz oder 400 / 690V, 50Hz oder einphasiger 230V, 50Hz (je nach Lüftermodell und Motorleistung). Motor der Isolationsklasse F, Schutzart IP55, entspricht den Normen PN-IEC 60072 und PN-EN 60034.

Auf Anfrage können Ventilatoren mit Motoren hergestellt werden, die mit Sensoren, zusätzlicher Kühlung und anderen Sonderausführungen, Markierungen usw. ausgestattet sind. Alle Drehstrommotoren können durch einen Umrichter im Bereich von 25-50 Hz geregelt werden.

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

AFW/2-315-037S

  • Pst max = 300 Pa
  • Q max = 3270 m3/h
  • P max = 370 W
  • n = 2880
  • I max = 2.2 A
  • U nom = 230 V
  • L wA = 78 dB(A)

Größe

Typ A B C E ØD ØF
  mm mm mm mm mm mm
AFW/2-315-037S 400 330 80 290 315 10
AFW/2-355-055S 450 380 87 300 355 10
AFW/2-250-025T 315 260 65 275 254 10
AFW/2-315-037T 400 330 80 290 315 10
AFW/2-315-055T 400 330 80 290 315 10
AFW/2-355-055T 450 380 87 300 355 10
AFW/2-355-110T 450 380 87 300 355 10
AFW/2-400-110T 500 420 90 320 400 10
AFW/2-450-220T 560 480 103 320 450 10
AFW/2-450-300T 560 480 103 320 450 10
AFW/2-500-300T 630 560 109 320 500 10
AFW/4-560-150T 710 630 110.5 400 560 10
AFW/4-630-220T 800 710 115 425 630 12
AFW/4-710-400T 900 800 108 340 710 12

Zusätzliche Ausstattung
