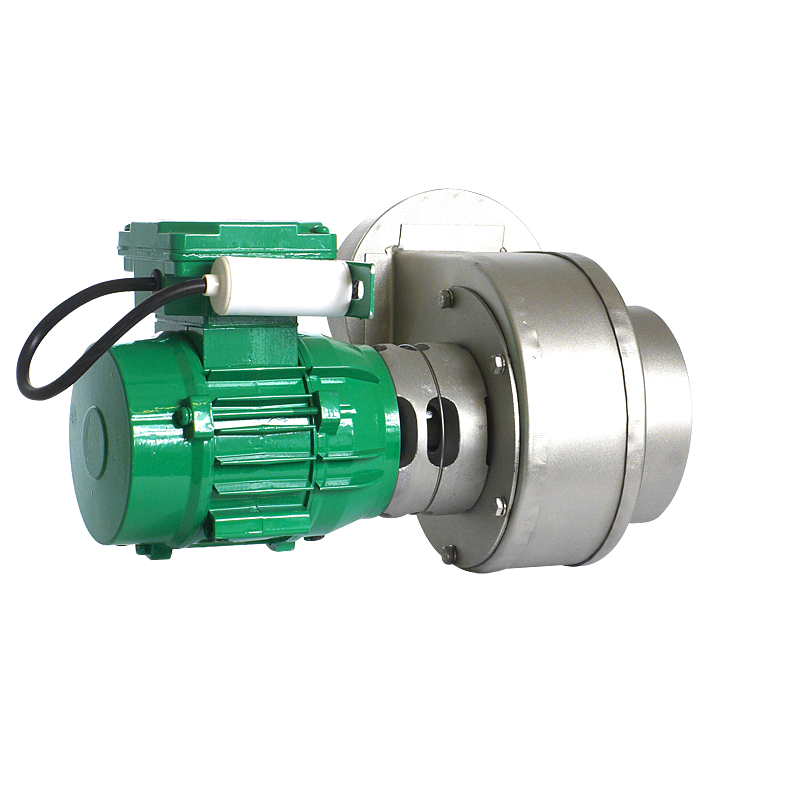

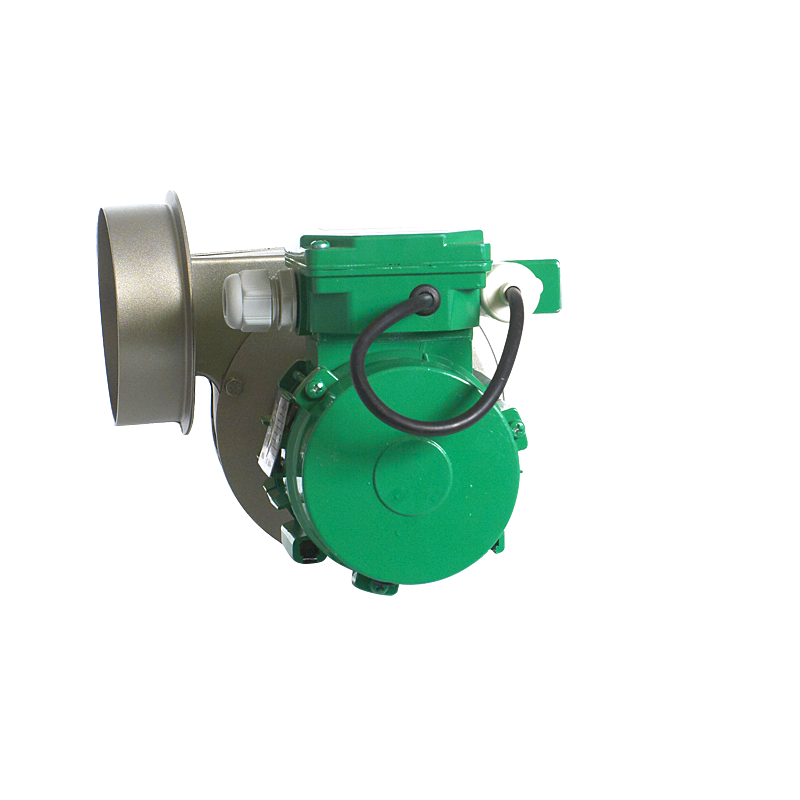

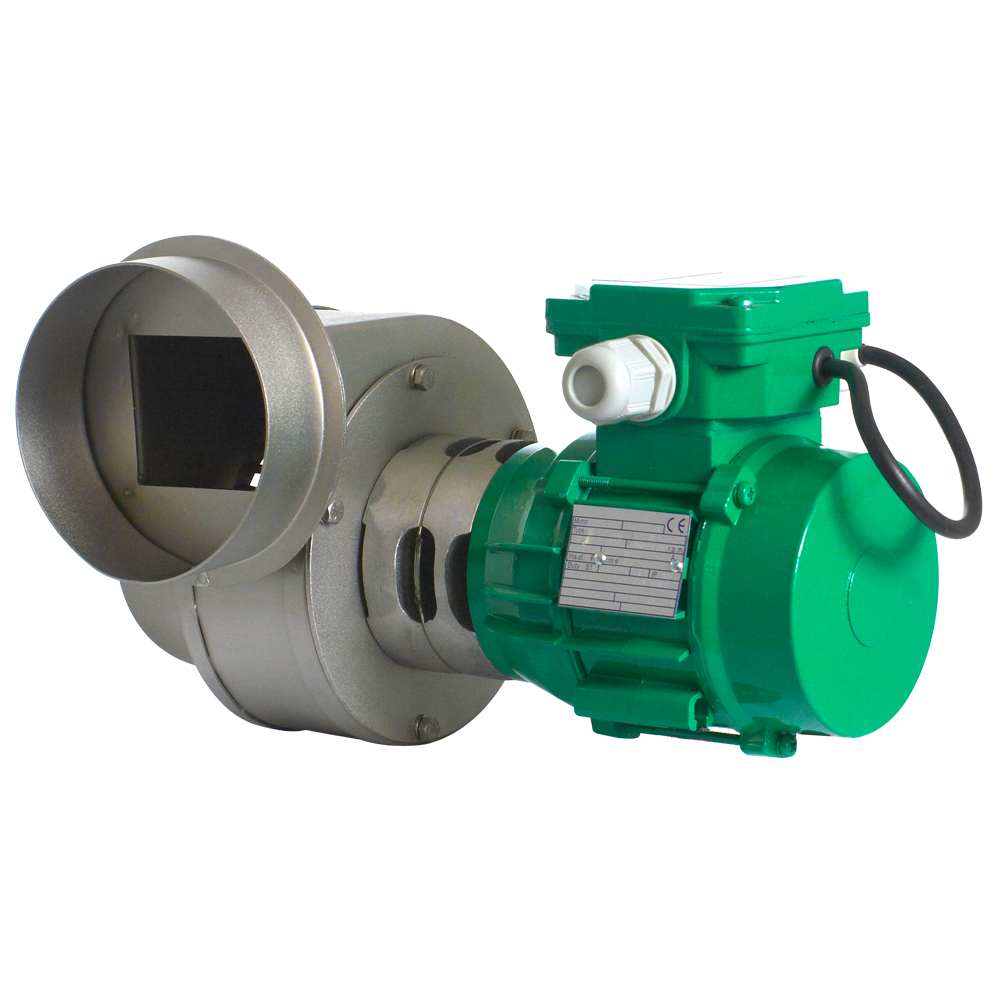

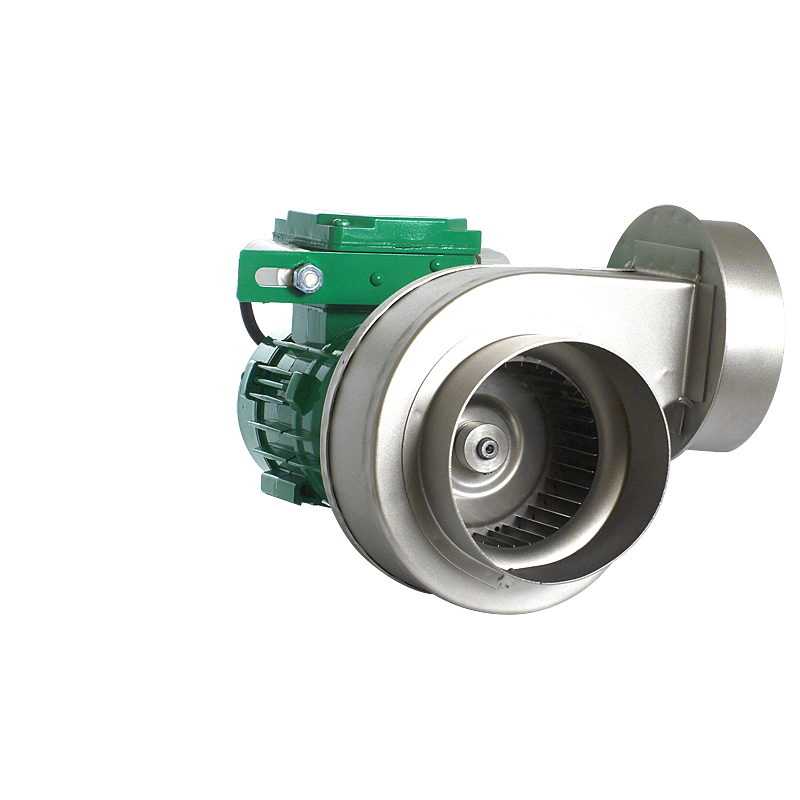

LFS - Chemiebeständige ventilator

LFS

Chemiebeständige ventilator

Die Lüfter der Baureihe LFS werden breit in denjenigen Bereichen eingesetzt, die eine präzise Luftdosierung und eine gute Beständigkeit gegen unterschiedliche chemische Stoffe voraussetzen.
Fragen Sie nach einem Produkt

Zastosowanie

Wentylatory LFS znajdują zastosowanie:

  • w dziedzinach wymagających precyzyjnego dawkowania powietrza,
  • w dziedzinach wymagających dobrej odporności na różnego rodzaju środki chemiczne,
  • w szafach z chemikaliami, lub pomieszczeń znajdujących się w laboratoriach chemicznych,
  • w digestoriach, laboratoriach chemicznych,
  • przy obróbce tworzywa sztucznego, pakowania termokurczliwego.

Konstrukcja

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim

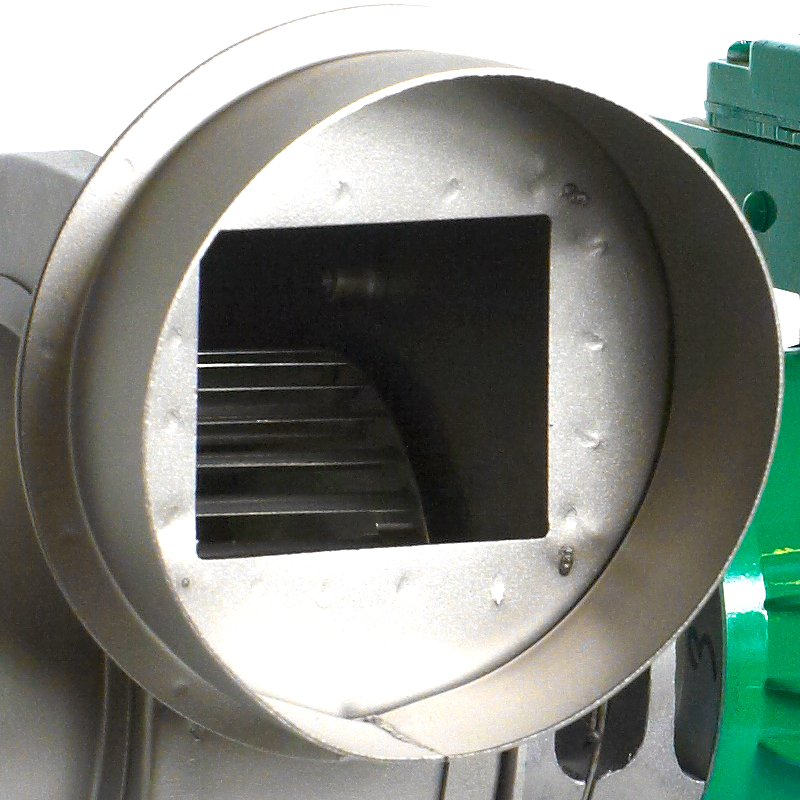

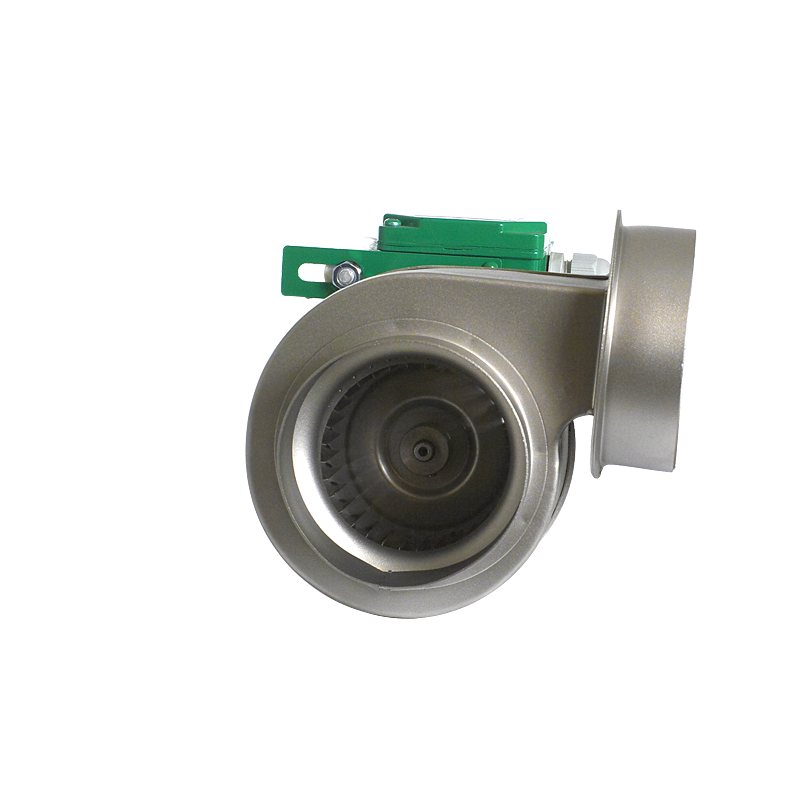

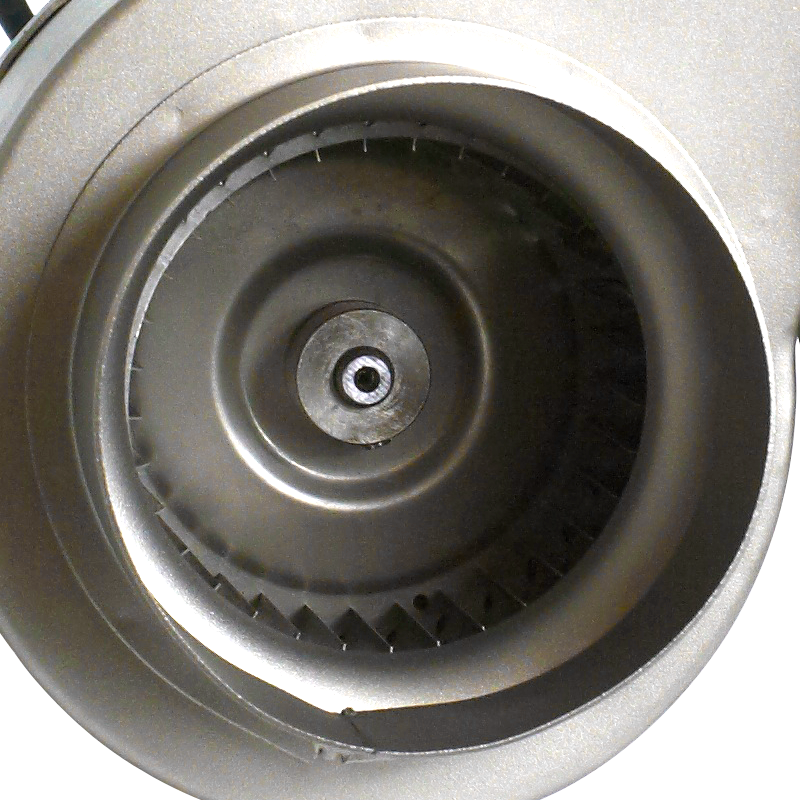

  • wirnik nierdzewny z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej nierdzewnej 1.4301

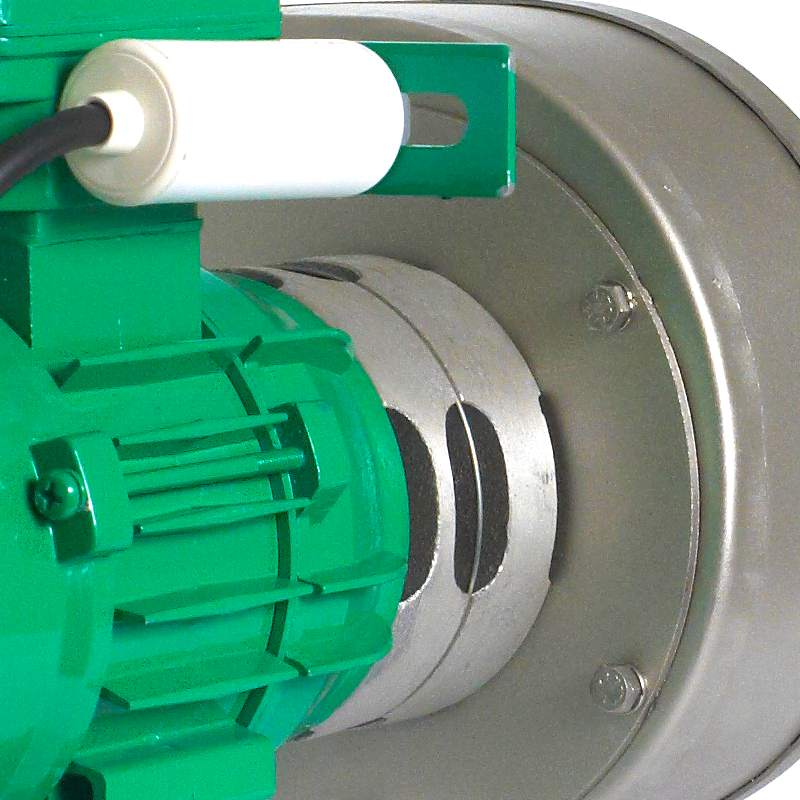

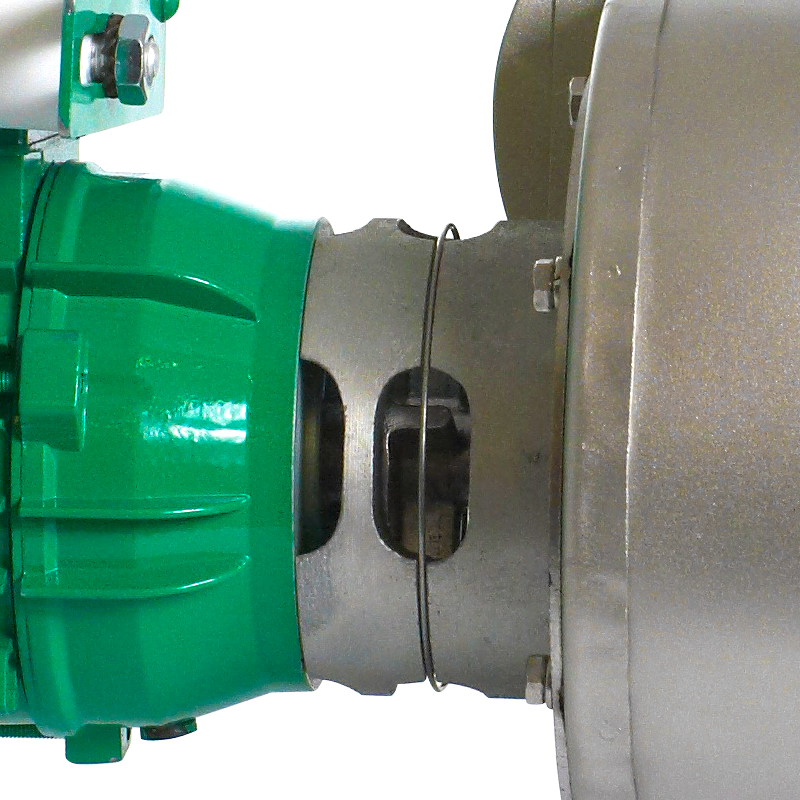

  • tarcza dyspersyjna, rozpraszająca ciepło między obudową a silnikiem
  • maksymalna temperatura tłoczonego medium 200°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • podstawa pod silnik w modelach 200-250
  • figura LG90

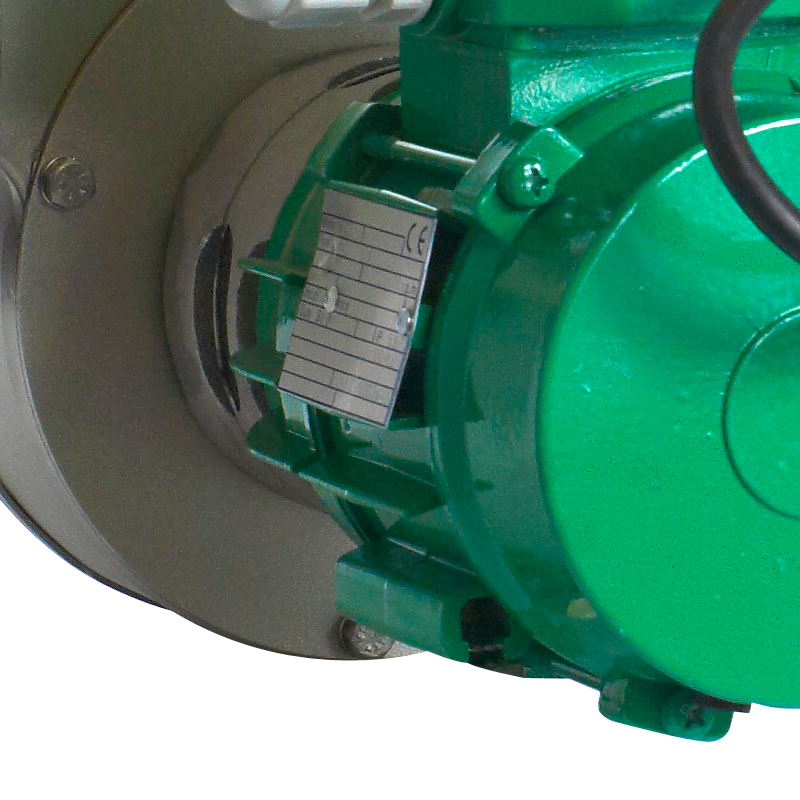

Silnik elektryczny

  • asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 0,55 kW)
  • asynchroniczny, trójfazowy, 230/400V, 50 Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690V, 50 Hz (o mocy 5,5 kW)
  • klasa sprawności IE3 - silniki trójfazowe (od mocy 0,75 kW)
    lub IE2 (poniżej mocy 0,75 kW)
  • klasa sprawności IE3 - silniki jednofazowe
  • klasa izolacji – F
  • stopień ochrony - IP55
  • do regulacji częstotliwościowej (silniki trójfazowe)
  • do regulacji napięciowej - silniki jednofazowe (wersja RU)


Wykonania specjalne

  • dowolna figura LG/RD
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Größe

Typ A B C Ød1 Ød2 ØD E F M1 M2 S T
  mm mm mm mm mm mm mm mm mm mm mm mm
LFS-2-97/42-003S 179 147 306 102 116 102 108 67 30 30 120 61
LFS-2-120/52-008S 222 210 333 152 164 152 122 90 30 30 172 74
LFS-2-160/62-018S 316 276 355 152 164 152 175 127 50 50 213 87
LFS-2-160/62-018T 316 276 355 152 164 152 175 127 50 50 213 87
Typ A B C Ød1 Ød2 ØD E F M1
  mm mm mm mm mm mm mm mm mm
LFS-2-133/62-025S 268 354 379 124 139 124 145 212 30
LFS-2-146/62-037S 286 367 379 152 167 152 151 212 30
LFS-2-133/62-025T 268 354 379 124 139 124 145 212 30
LFS-2-146/62-037T 286 367 379 152 167 152 151 212 30
LFS-2-200/74-150T 418 513 498 198 218 198 230 260 50
LFS-4-200/74-075T 418 503 464 198 218 198 230 290 50
LFS-2-250/116-550T 469 584 634 248 280 248 252 332 50
LFS-4-250/116-075T 469 552 554 248 280 248 252 300 50
LFS-2-280/94-550T 479 587 600 278 300 278 266 332 50
LFS-4-280/94-110T 479 565 600 278 300 278 266 310 50
LFS-4-315/143-300T 603 780 652 330 382 330 305 423 50
LFS-6-315/143-150T 595 771 638 330 382 330 305 423 50
Typ M2 N1 N2 N3 N4 N5 N6
  mm mm mm mm mm mm mm
LFS-2-133/62-025S 30 25 175 0 0 200 294
LFS-2-146/62-037S 30 25 175 0 0 200 294
LFS-2-133/62-025T 30 25 175 0 0 200 294
LFS-2-146/62-037T 30 25 175 0 0 200 294
LFS-2-200/74-150T 50 25 135 255 0 280 334
LFS-4-200/74-075T 50 25 140 255 0 280 314
LFS-2-250/116-550T 50 30 130 230 380 410 414
LFS-4-250/116-075T 50 30 130 230 380 410 414
LFS-2-280/94-550T 50 30 130 230 380 410 418
LFS-4-280/94-110T 50 30 130 230 380 410 418
LFS-4-315/143-300T 50 30 130 230 380 410 431
LFS-6-315/143-150T 50 30 130 230 380 410 424
Typ P1 P2 P3 S T X2 ØO2
  mm mm mm mm mm mm mm
LFS-2-133/62-025S 220 250 270 308 80 4 10
LFS-2-146/62-037S 220 250 270 322 80 4 10
LFS-2-133/62-025T 220 250 270 308 80 4 10
LFS-2-146/62-037T 220 250 270 322 80 4 10
LFS-2-200/74-150T 250 280 300 443 113 6 10
LFS-4-200/74-075T 250 280 300 443 113 6 10
LFS-2-250/116-550T 234 280 320 483 140 8 12
LFS-4-250/116-075T 234 280 320 451 140 8 12
LFS-2-280/94-550T 234 280 320 498 123 8 12
LFS-4-280/94-110T 234 280 320 476 123 8 12
LFS-4-315/143-300T 234 280 320 641 179 8 12
LFS-6-315/143-150T 234 280 320 640 179 8 12
Typ A B C Ød1 Ød2 ØD E
  mm mm mm mm mm mm mm
LFS-2-180/62-055S 316 276 390 152 164 152 183
LFS-2-180/62-055T 316 276 390 152 164 152 183
Typ F M1 M2 N1 N2 N3 N4
  mm mm mm mm mm mm mm
LFS-2-180/62-055S 127 50 50 13 103 116 236
LFS-2-180/62-055T 127 50 50 13 103 116 236
Typ P1 P2 S1 S2 T Y Z
  mm mm mm mm mm mm mm
LFS-2-180/62-055S 115 142 213 56 87 3 7
LFS-2-180/62-055T 115 142 213 56 87 3 7
