HCTB/HCTT - Dachventilator

HCTB/HCTT

Dachventilator

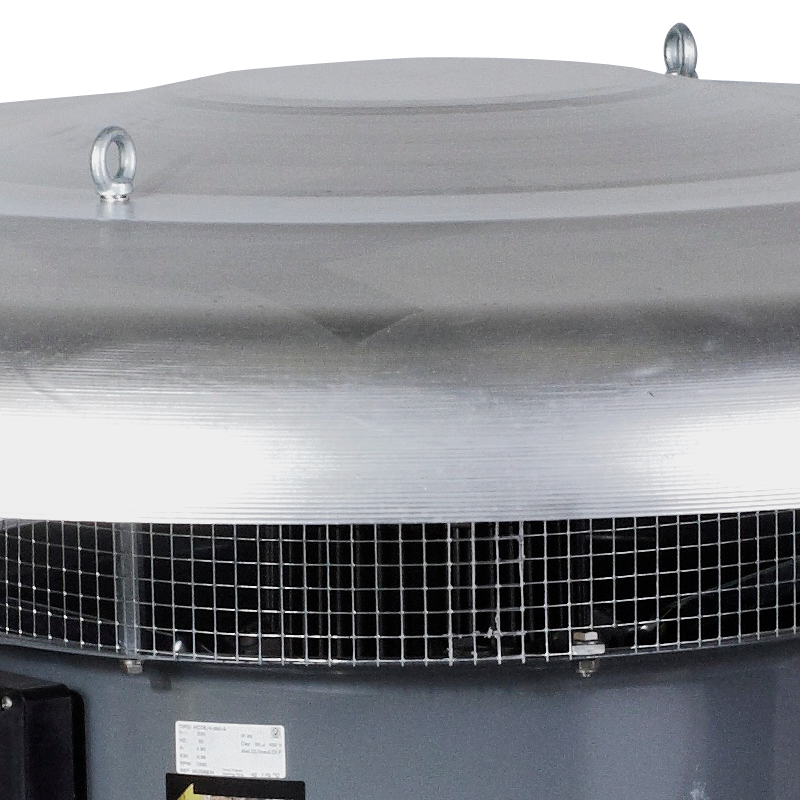

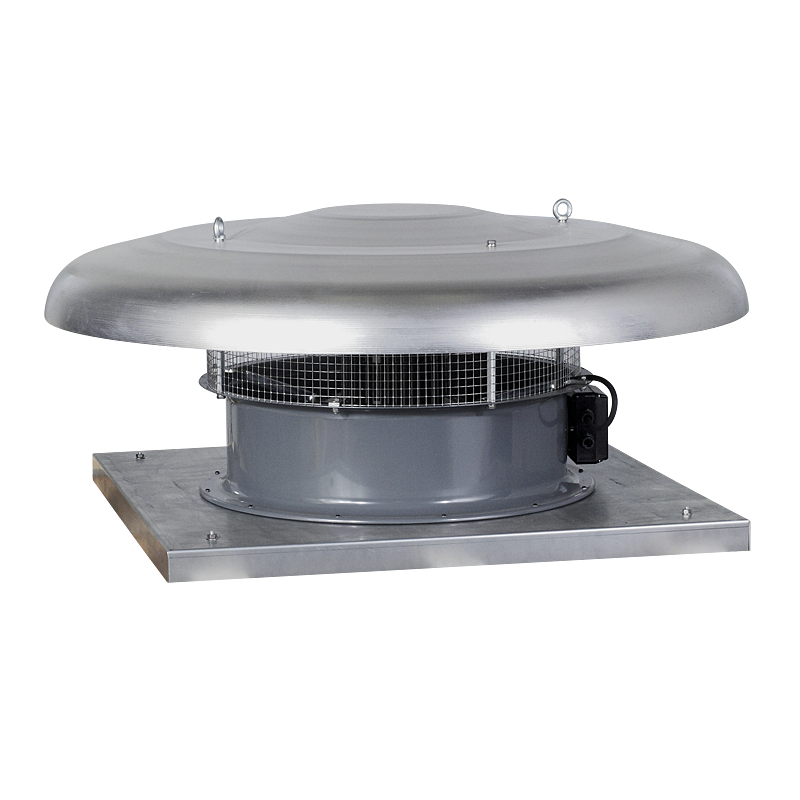

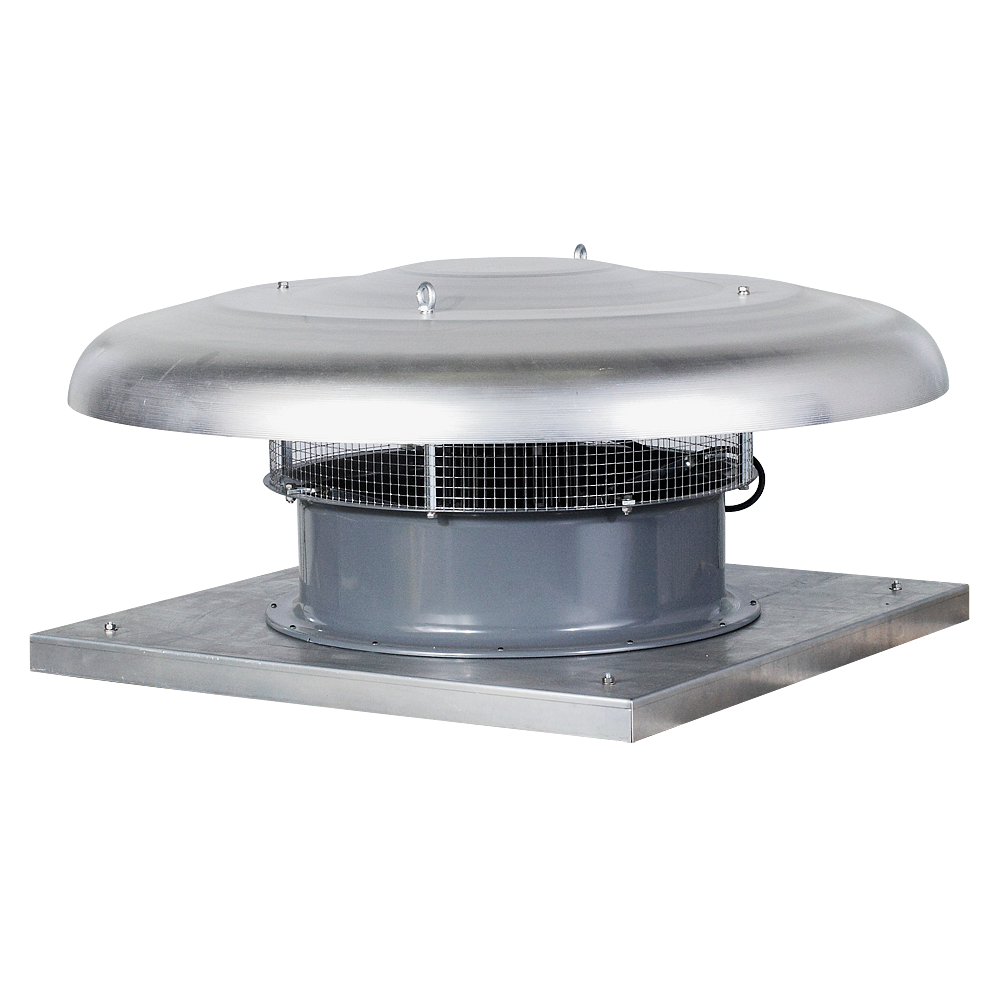

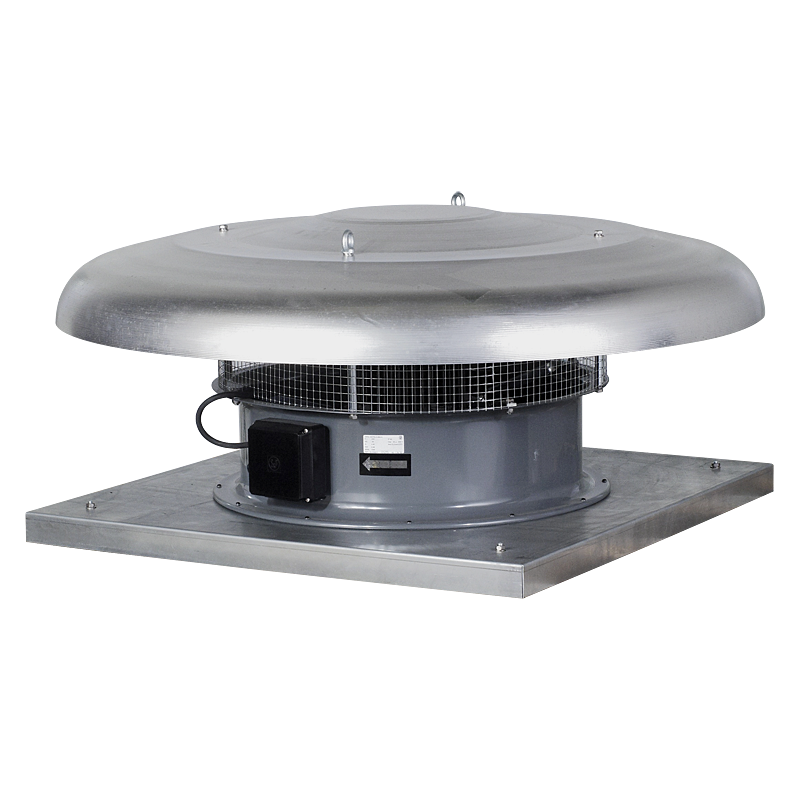

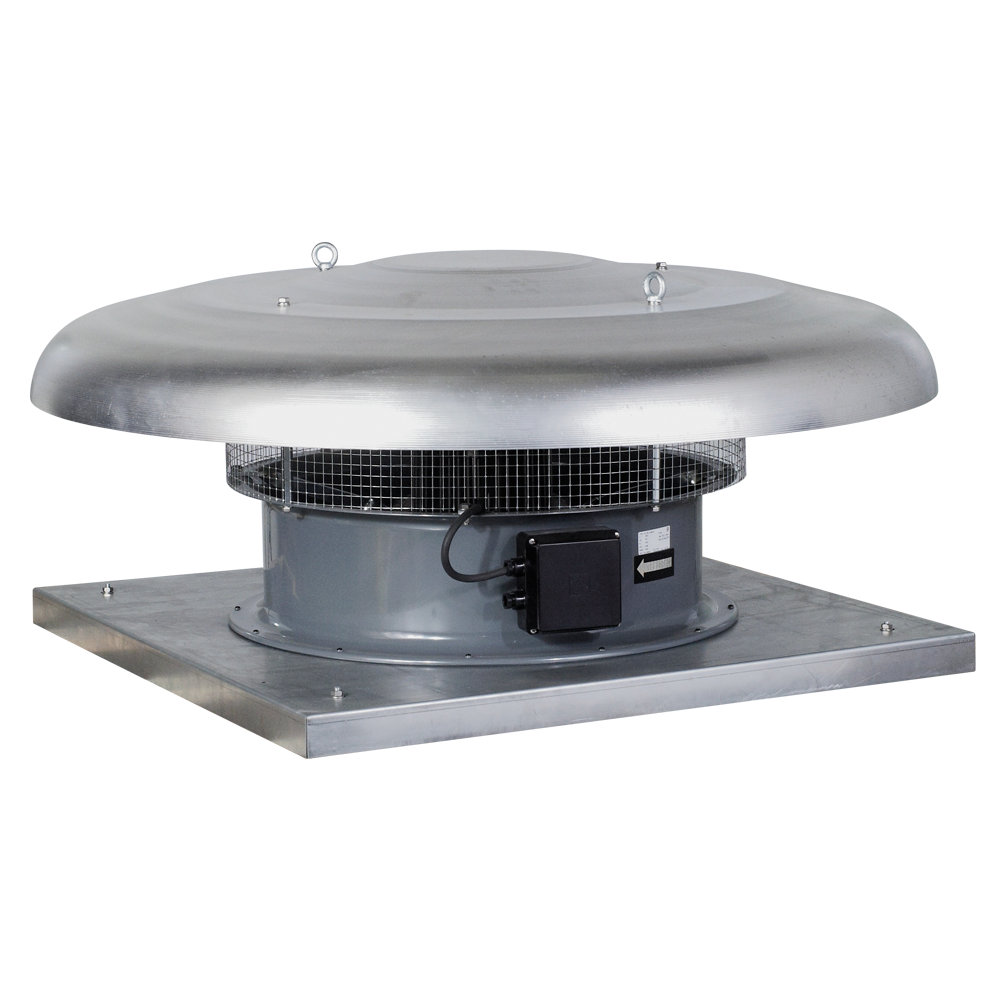

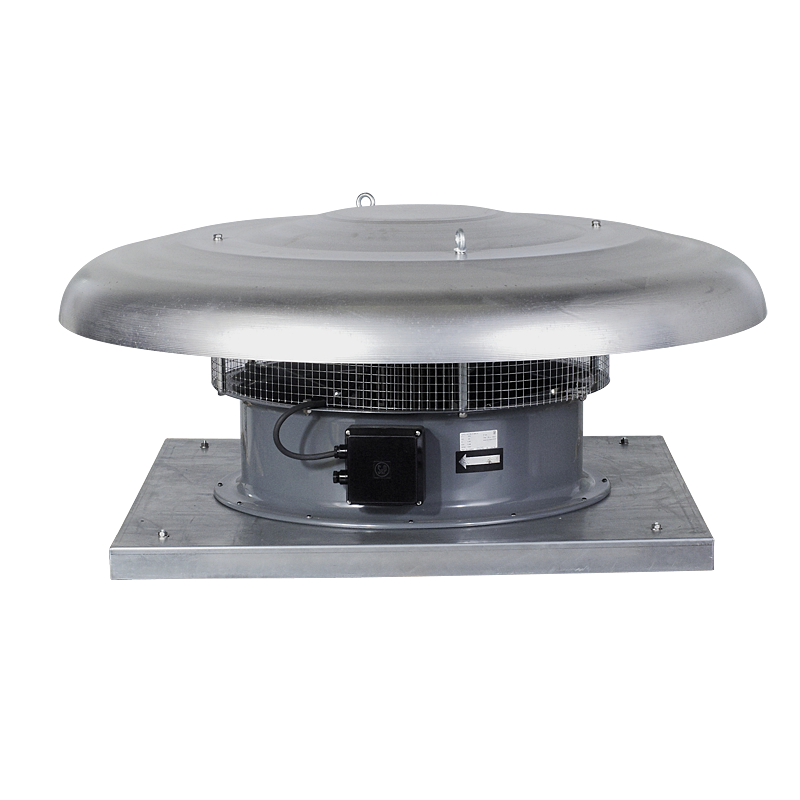

Reihe axialer Dachventilatoren mit horizontaler Luftauslasskonfiguration. Sockel aus verzinktem Stahlblech hergestellt. Motorhaube aus versponnenem Aluminium.
Fragen Sie nach einem Produkt

Anwendung



Zuluft- oder Abluft:

  • Lagerhäuser, Laden- und Industriehallen,
  • Wirtschaftsgebäude in der Landwirtschaft, Industrieküchen usw.

Konstruktion

  • axialer Dachventilator mit horizontalem Auslass,

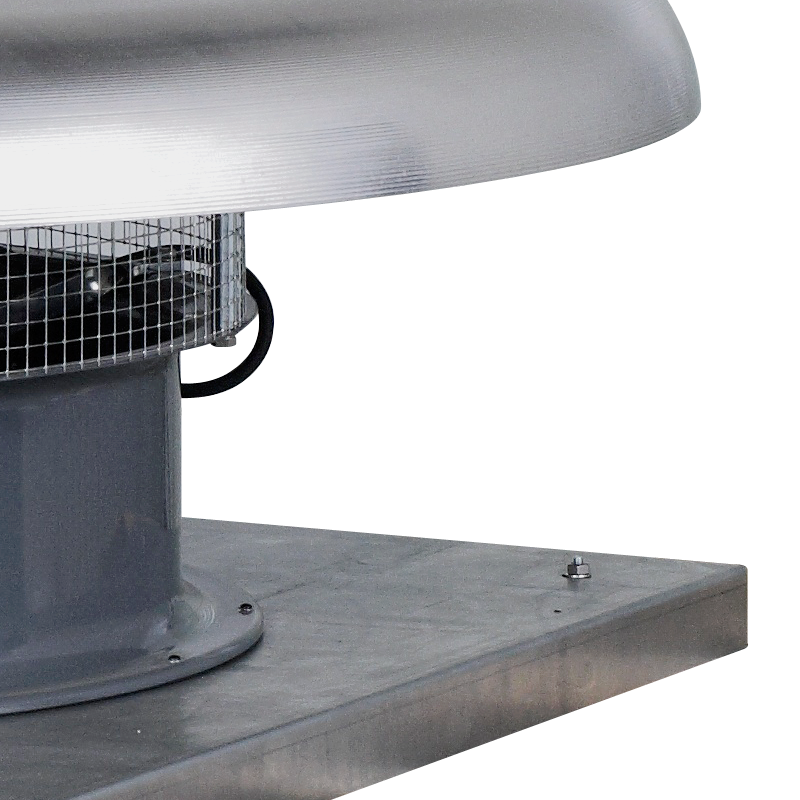

  • Sockel aus verzinktem Stahlblech,
  • Abdeckung aus gepresstem Aluminiumblech,
  • Der Rotor besteht vollständig aus glasfaserverstärktem Kunststoff (Modelle von 315 bis 400) oder besteht aus Kunststoffklingen, die auf einer Aluminiumnabe montiert sind (Modelle von 450 bis 1000).
  • Betriebstemperatur von -40°C bis + 70°C (-30°C bis + 40°C für 800-1000 Modelle),
  • Erhältlich in zwei Ausführungen: Versorgung "A" und Auspuff "B".

Explosionsgeschützte Versionen gemäß der ATEX-Richtlinie auf Anfrage erhältlich:

  • verstärkter Baumotor: II 2G Exe II T3,
  • Druckfester Motor: II 2G Exd IIB T5 oder II 2G Exd IIC T4 (nur für Modelle 800, 900, 1000 mit 4- oder 6-poligen Motoren),
  • zur Verwendung in Zone 22: II 3D Ex tc IIIB T1250C.

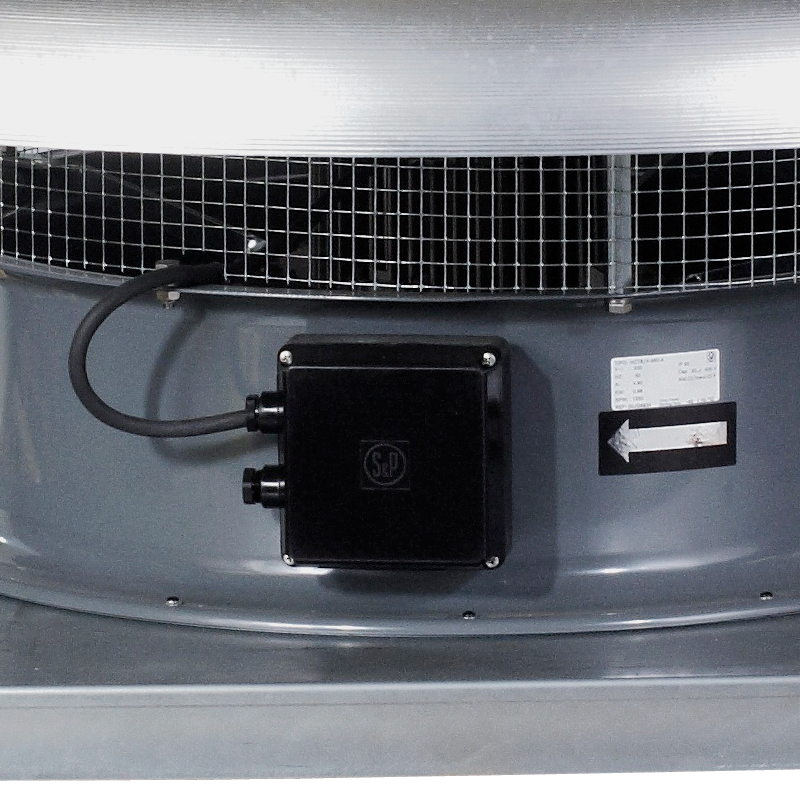

Elektrischer Motor

  • asynchrone einphasige 230V, 50Hz,
  • asynchrone dreiphasige 400 V, 50 Hz,
  • Isolationsklasse F, IP65 (außer Modelle 800 bis 1000 - IP55),
  • thermischer Überlastschutz (außer Modelle 800 bis 1000),
  • Einphasenmotoren zur Spannungsdrehzahlregelung (außer Modelle HCTB / 4-560, HCTB / 4-630),
  • Drehstrommotoren können bei 380-415 V, 50 Hz J / D geschaltet werden,
  • Drehstrommotoren mit einer Drehzahl, die von einem Umrichter und einer Transformatorsteuerung gesteuert werden können (außer HCTT / 4-560, HCTT / 4-630 und Ø710 bis Ø1000).

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ B C F G H ØA ØD ØE
  mm mm mm mm mm mm mm mm
HCTB/4-315-B 560 450 40 70 341 640 315 12
HCTB/4-355-B 630 535 40 80 361 760 355 12
HCTB/4-400-B 630 535 40 80 361 760 400 12
HCTB/4-450-B 710 590 40 110 410 895 450 14
HCTB/4-500-B 710 590 40 110 410 895 500 14
HCTB/4-560-B 905 750 50 165 488 1150 560 14
HCTB/4-630-B 905 750 50 165 488 1150 630 14
HCTB/6-450-B 710 590 40 110 410 895 450 14
HCTB/6-500-B 710 590 40 110 410 895 500 14
HCTB/6-560-B 905 750 50 165 488 1150 560 14
HCTB/6-630-B 905 750 50 165 488 1150 630 14
HCTT/4-315-B 560 450 40 70 341 640 315 12
HCTT/4-355-B 630 535 40 80 361 760 355 12
HCTT/4-400-B 630 535 40 80 361 760 400 12
HCTT/4-450-B 710 590 40 110 410 895 450 14
HCTT/4-500-B 710 590 40 110 410 895 500 14
HCTT/4-560-B 905 750 50 165 488 1150 560 14
HCTT/4-630-B 905 750 50 165 488 1150 630 14
HCTT/4-710-B 1100 840 50 200 551 1350 710 14
HCTT/4-800-B 1100 840 50 200 732 1350 800 14
HCTT/4-900-B 1250 950 50 200 756 1580 900 14
HCTT/4-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/6-450-B 710 590 40 110 410 895 450 14
HCTT/6-500-B 710 590 40 110 410 895 500 14
HCTT/6-560-B 905 750 50 165 488 1150 560 14
HCTT/6-630-B 905 750 50 165 488 1150 630 14
HCTT/6-710-B 1100 840 50 200 551 1350 710 14
HCTT/6-800-B 1100 840 50 200 732 1350 800 14
HCTT/6-900-B 1250 950 50 200 756 1580 900 14
HCTT/6-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/8-710-B 1100 840 50 200 551 1350 710 14
HCTT/8-800-B 1100 840 50 200 732 1350 800 14
HCTT/8-900-B 1250 950 50 200 756 1580 900 14
HCTT/8-1000-B 1250 950 50 200 756 1580 1000 14
HCTB/4-315-A 560 450 40 70 341 640 315 12
HCTB/4-355-A 630 535 40 80 361 760 355 12
HCTB/4-400-A 630 535 40 80 361 760 400 12
HCTB/4-450-A 710 590 40 110 410 895 450 14
HCTB/4-500-A 710 590 40 110 410 895 500 14
HCTB/4-560-A 905 750 50 165 488 1150 560 14
HCTB/4-630-A 905 750 50 165 488 1150 630 14
HCTB/6-450-A 710 590 40 110 410 895 450 14
HCTB/6-500-A 710 590 40 110 410 895 500 14
HCTB/6-560-A 905 750 50 165 488 1150 560 14
HCTB/6-630-A 905 750 50 165 488 1150 630 14
HCTT/4-315-A 560 450 40 70 341 640 315 12
HCTT/4-355-A 630 535 40 80 361 760 355 12
HCTT/4-400-A 630 535 40 80 361 760 400 12
HCTT/4-450-A 710 590 40 110 410 895 450 14
HCTT/4-500-A 710 590 40 110 410 895 500 14
HCTT/4-560-A 905 750 50 165 488 1150 560 14
HCTT/4-630-A 905 750 50 165 488 1150 630 14
HCTT/4-710-A 1100 840 50 200 551 1350 710 14
HCTT/4-800-A 1100 840 50 200 732 1350 800 14
HCTT/4-900-A 1250 950 50 200 756 1580 900 14
HCTT/4-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/6-450-A 710 590 40 110 410 895 450 14
HCTT/6-500-A 710 590 40 110 410 895 500 14
HCTT/6-560-A 905 750 50 165 488 1150 560 14
HCTT/6-630-A 905 750 50 165 488 1150 630 14
HCTT/6-710-A 1100 840 50 200 551 1350 710 14
HCTT/6-800-A 1100 840 50 200 732 1350 800 14
HCTT/6-900-A 1250 950 50 200 756 1580 900 14
HCTT/6-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/8-710-A 1100 840 50 200 551 1350 710 14
HCTT/8-800-A 1100 840 50 200 732 1350 800 14
HCTT/8-900-A 1250 950 50 200 756 1580 900 14
HCTT/8-1000-A 1250 950 50 200 756 1580 1000 14
