RF EC
Dachventilator
Dachventilatoren des Typs RF/EC sind für die Belüftung von Räumen mit geringer Luftverschmutzung ausgelegt. Die Ventilatoren werden in Absauganlagen in Häusern, Supermärkten, Industrieräumen, Geschäften, Lagerhäusern, Garagen, Parkplätzen und Nebengebäuden eingesetzt.
Neu im Angebot von
Ventur
Ventur
Anwendung
Dachabluftventilatoren RF / EC sind für die Belüftung von Räumen mit geringer Luftverschmutzung vorgesehen.
Sie werden in Abgasanlagen von Wohnungen, Supermärkten, Industriehallen, Werkstätten, Lagern, Toiletten, Garagen, Parkplätzen und Wirtschaftsgebäuden eingesetzt.
Design für 125-315 Modelle
In den RF / EC-Lüftern (125-315) werden Kunststofflaufräder mit nach hinten gekrümmten Schaufeln verwendet. Die Basis, der obere Baldachin und andere Elemente bestehen aus Aluminiumblech. Das Schutzgitter besteht aus Stahldraht und wird anschließend verzinkt.
Ventilatoren, die für die Arbeit in vertikaler Position geeignet sind, sind für die Installation auf Flachdächern geeignet. Nach Verwendung geeigneter Dachunterlagen können sie auf schrägen Dächern montiert werden.
Elektrischer Motor
Hocheffiziente Motoren mit integrierter EC-Technologie, die dank des geringeren Strombedarfs (geringerer CO2-Ausstoß) die Betriebskosten minimieren. Der Lüftermotor ist mit einem 0-10VDC-Steuereingang ausgestattet, der eine reibungslose Drehzahlregelung ermöglicht.
Isolationsklasse B, Schutzart IP44 (Modelle 125 / L, 125 / H, 160 / L und 250 / L), Isolationsklasse F, Schutzart IP54 (Modelle 125 / E, 160 / H, 200, 250 / H. 315S, 315T, 355-500). Stromversorgung - je nach Modell einphasig 230V, 50Hz oder dreiphasig 400V.
Design für Modelle 355-500
In den RF / EC-Lüftern (355-500) werden Kunststofflaufräder mit nach hinten geneigten Schaufeln verwendet. Gehäuse aus Aluzinkblech, Baldachin / Deckel aus Aluminium (Modell 355) oder Laminat (Modelle 400, 450 und 500).
Ventilatoren, die für die Arbeit in vertikaler Position geeignet sind, sind für die Installation auf Flachdächern geeignet. Nach Verwendung geeigneter Dachunterlagen können sie auf schrägen Dächern montiert werden.
Technischer Support
- Bedienungsanleitung /EN/ 2,10 MB
- EU declaration of conformity /EN/ 370,05 KB
- EU declaration of conformity /EN/ 350,00 KB
- EU declaration of conformity /EN/ 325,45 KB
- EU declaration of conformity /EN/ 344,77 KB
- CAD-Zeichnungen 17,65 MB

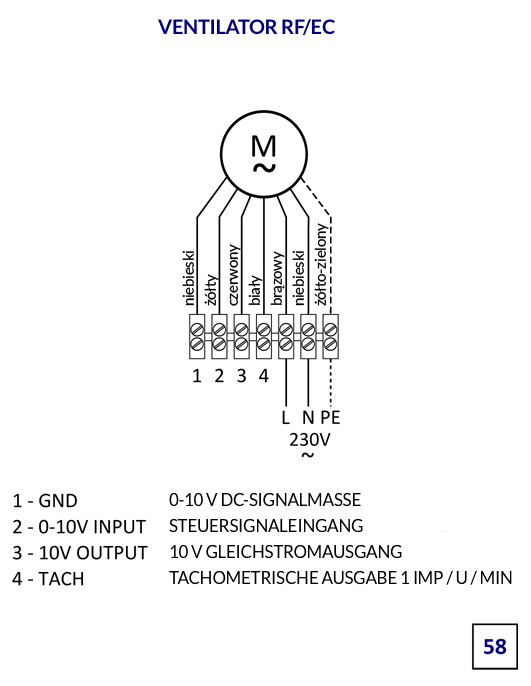

- Elektrischer Anschlussplan 25,76 KB
- Elektrischer Anschlussplan 29,01 KB
- Elektrischer Anschlussplan 28,98 KB
- Elektrischer Anschlussplan 19,50 KB
- Elektrischer Anschlussplan 25,63 KB
- Elektrischer Anschlussplan 16,83 KB
Arbeitseigenschaften
Typ
RF/EC-125/L
- Pst max = 270 Pa
- Q max = 330 m3/h
- P max = 34 W
- n = 2980
- I max = 0.34 A
- U nom = 230 V
- L wA = 66 dB(A)
Größe
| Typ | A | B | ØD | E | F | d | n |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| RF/EC-125/L | 245 | 300 | 355 | 15 | 191 | 10 | 4 |
| RF/EC-125/H | 245 | 300 | 355 | 15 | 191 | 10 | 4 |
| RF/EC-125/E | 245 | 300 | 355 | 15 | 191 | 10 | 4 |
| RF/EC-160/L | 245 | 300 | 355 | 15 | 191 | 10 | 4 |
| RF/EC-160/H | 245 | 300 | 355 | 15 | 191 | 10 | 4 |
| RF/EC-200 | 330 | 435 | 457 | 15 | 246 | 12 | 4 |
| RF/EC-250/L | 330 | 435 | 552 | 15 | 316 | 12 | 4 |
| RF/EC-250/H | 330 | 435 | 552 | 15 | 316 | 12 | 4 |
| RF/EC-315 | 330 | 435 | 552 | 15 | 316 | 12 | 4 |
| RF/EC-315T | 330 | 435 | 552 | 15 | 316 | 12 | 4 |
| Typ | A | B | C | H | H1 | M |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| RF/EC-355T | 560 | 450 | 684 | 416 | 40 | 12 |
| Typ | A | B | ØD | E | F | d | n |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| RF/EC-400T | 450 | 560 | 750 | 40 | 469 | 12 | 4 |
| RF/EC-450T | 535 | 630 | 750 | 40 | 499 | 12 | 4 |
| RF/EC-500T | 590 | 710 | 1000 | 40 | 572 | 14 | 4 |
