TH

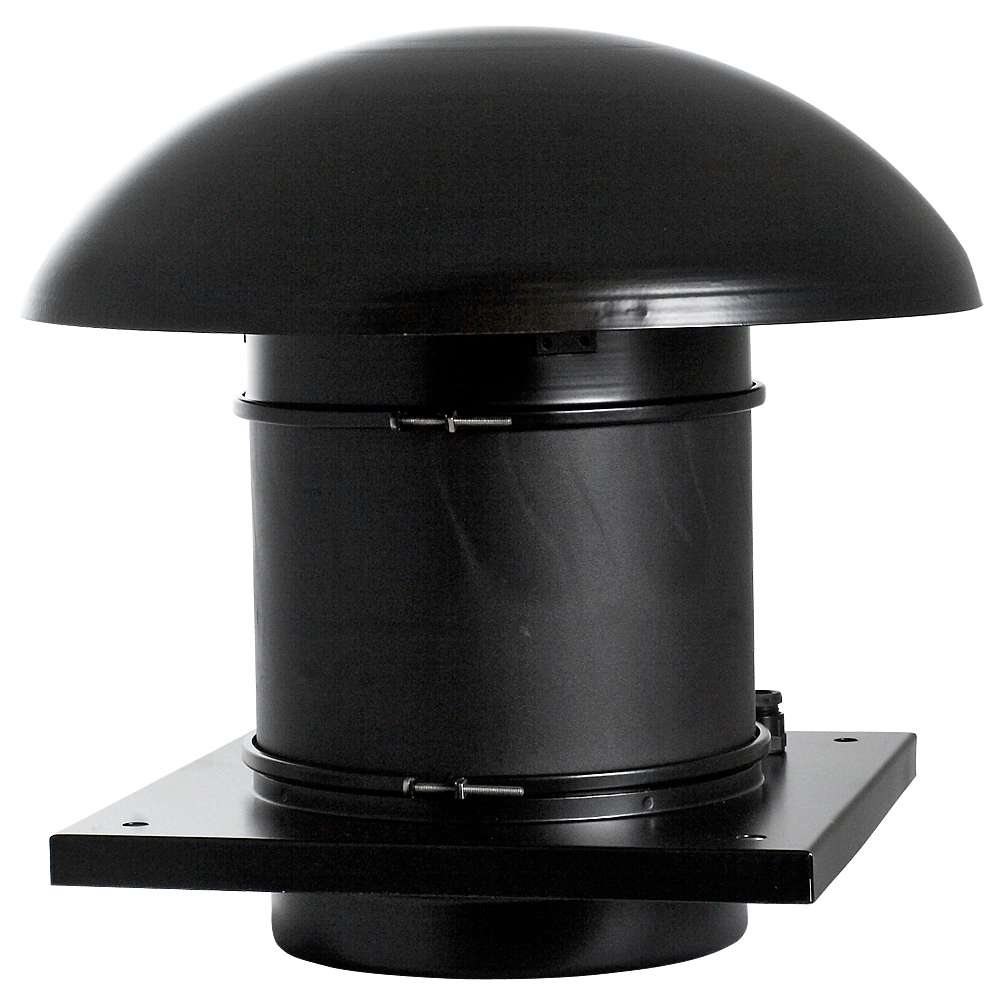

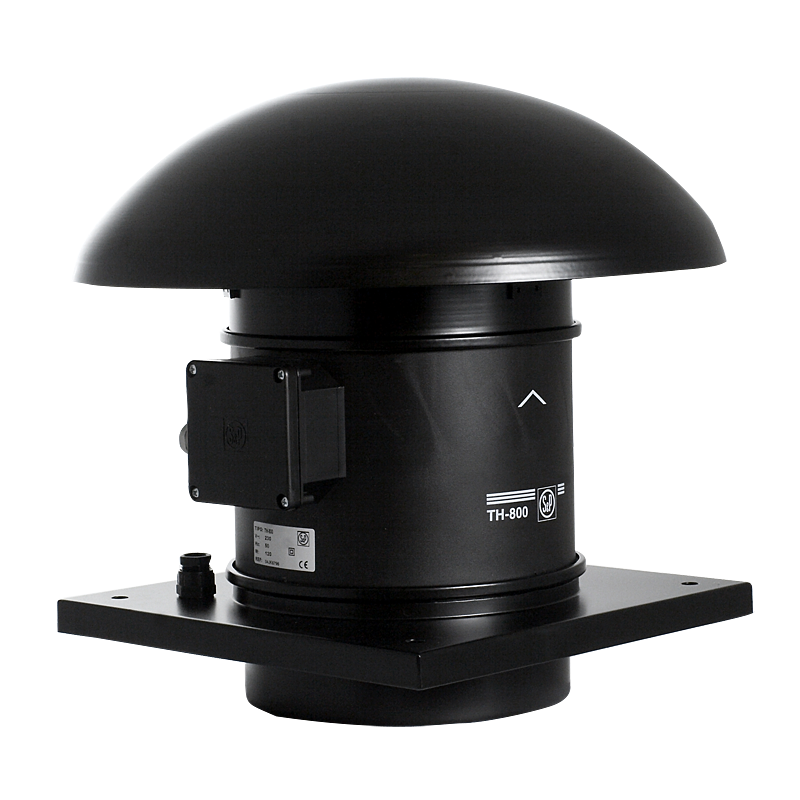

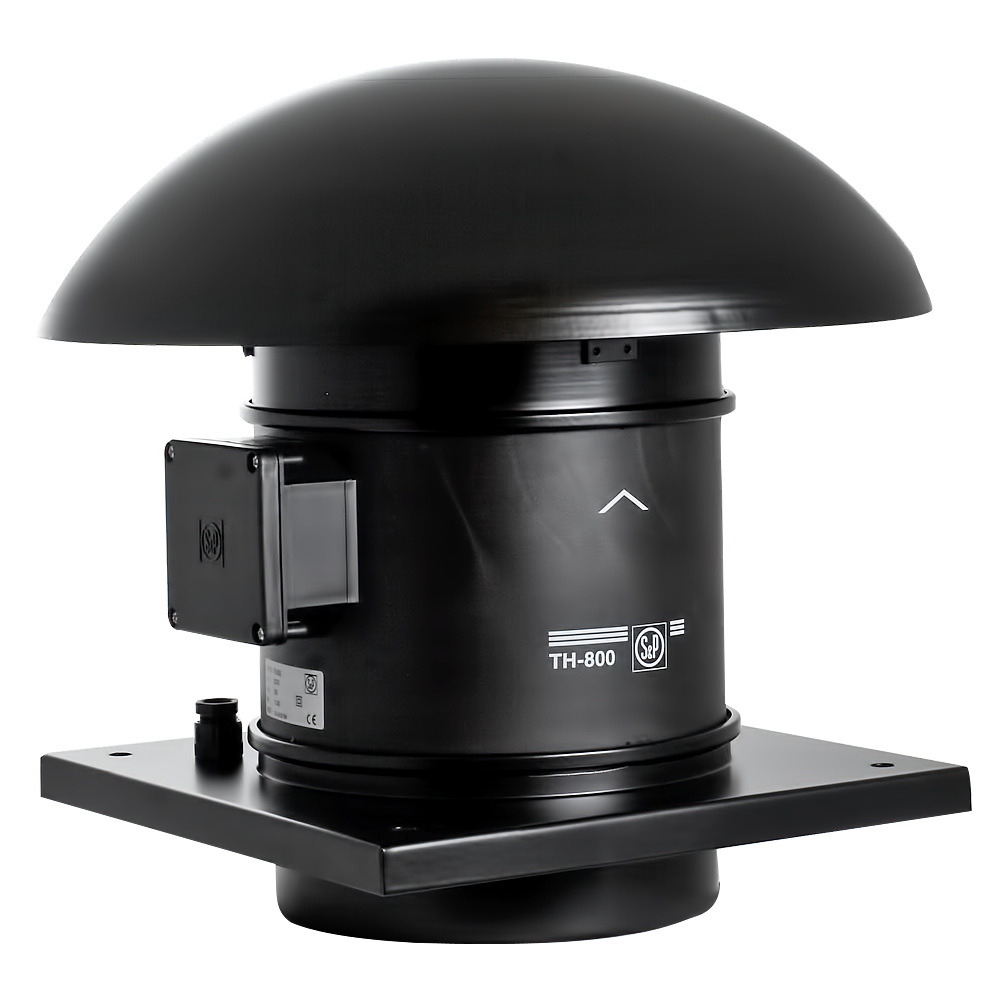

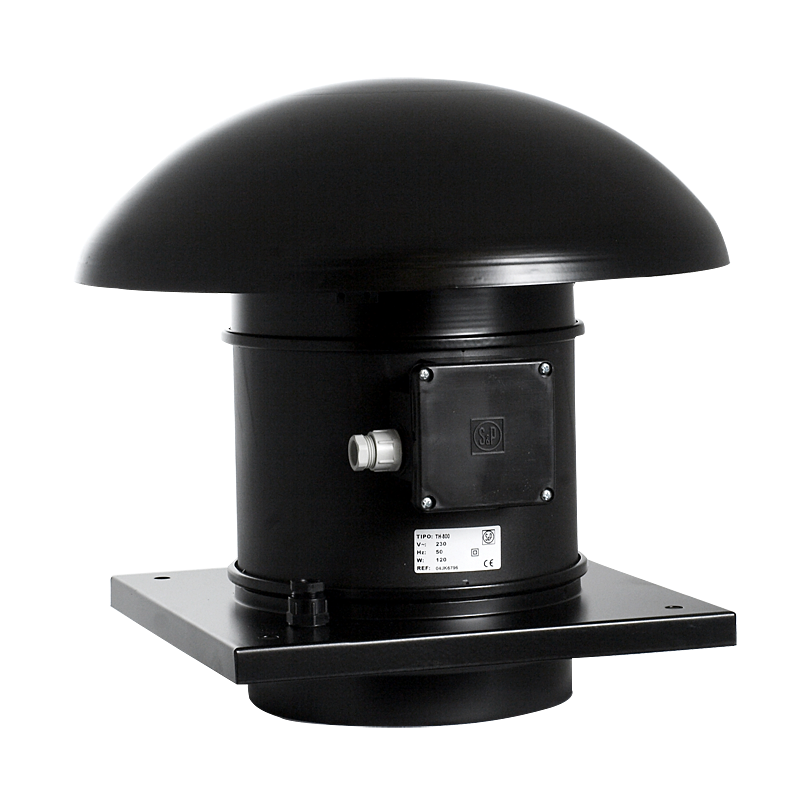

Dachventilator
Serienmäßige Dachventilatoren für den Extraktionsbetrieb. Die Modelle 500 und 800 werden aus hochfestem Spritzgusskunststoff hergestellt, die Modelle 1300 und 2000 aus hochwertigem Stahlblech.
Anwendung
Versorgung und Absaugung von Büros, Geschäften und Lagern.
Konstruktion

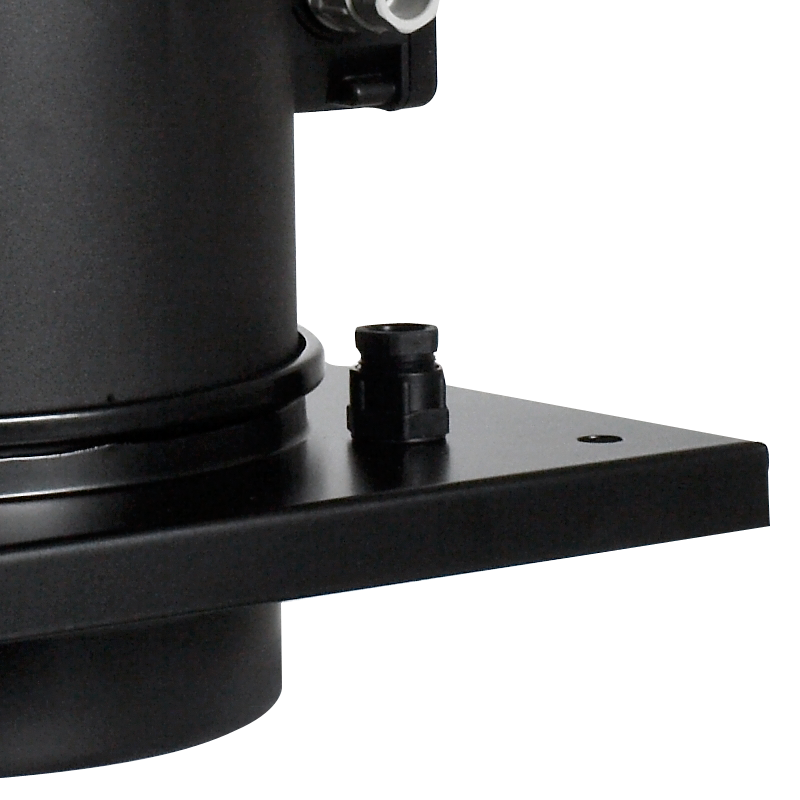

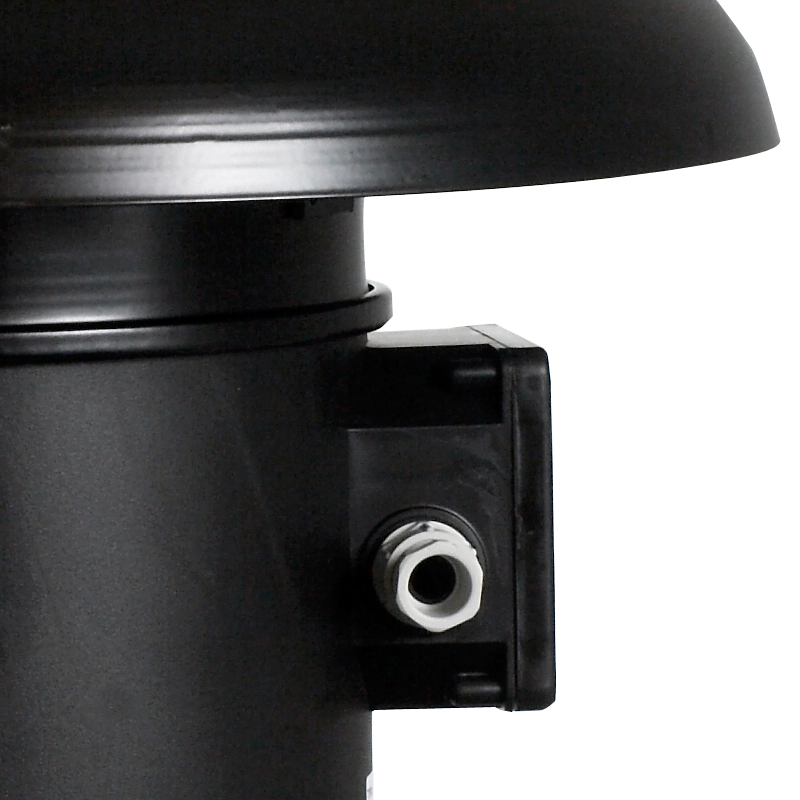

Dachventilator für die Belüftung von Räumen mit geringer Luftverschmutzung extrahieren oder liefern. Laufrad aus Kunststoff (TH 500, 800) oder Stahlblech (TH 1300, 2000). Der Baldachin des TH 500 und 800 besteht aus Stahlblech, der TH 1300 und 2000 aus Aluminium, die Grundplatte aus Stahlblech. Metallelemente werden mit Epoxid-Polyester-Farbe vor Korrosion geschützt.
Standardmäßig sind die Lüfter für den Abgasbetrieb (Luftauslass) montiert. Um den Betrieb auf Luftzufuhr umzustellen, drehen Sie das Modul mit dem Rotor um 180 °, entfernen Sie das Lenkrad und schrauben Sie die Lüfterelemente erneut fest.

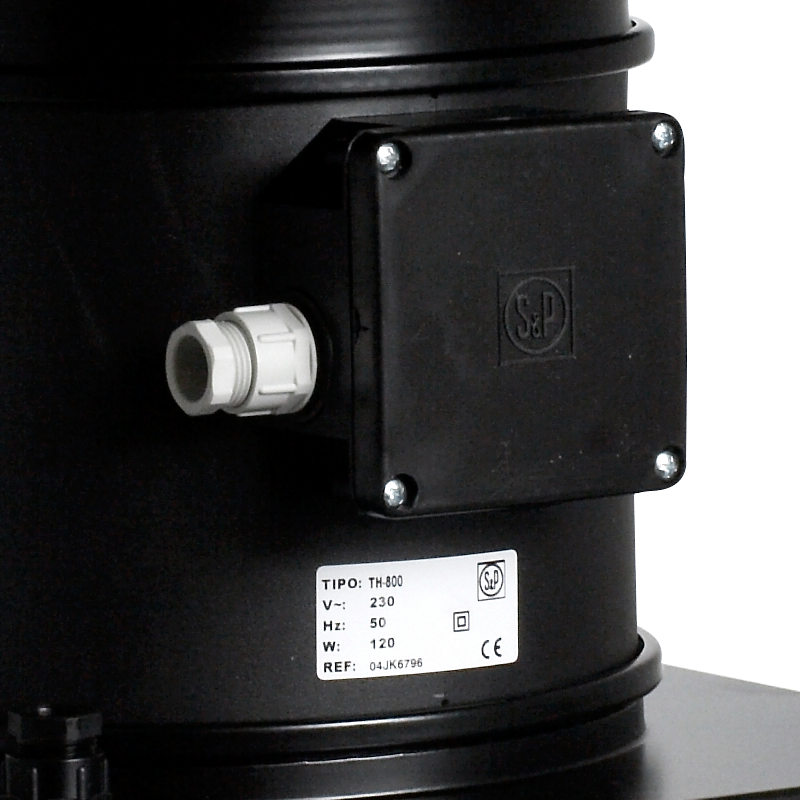

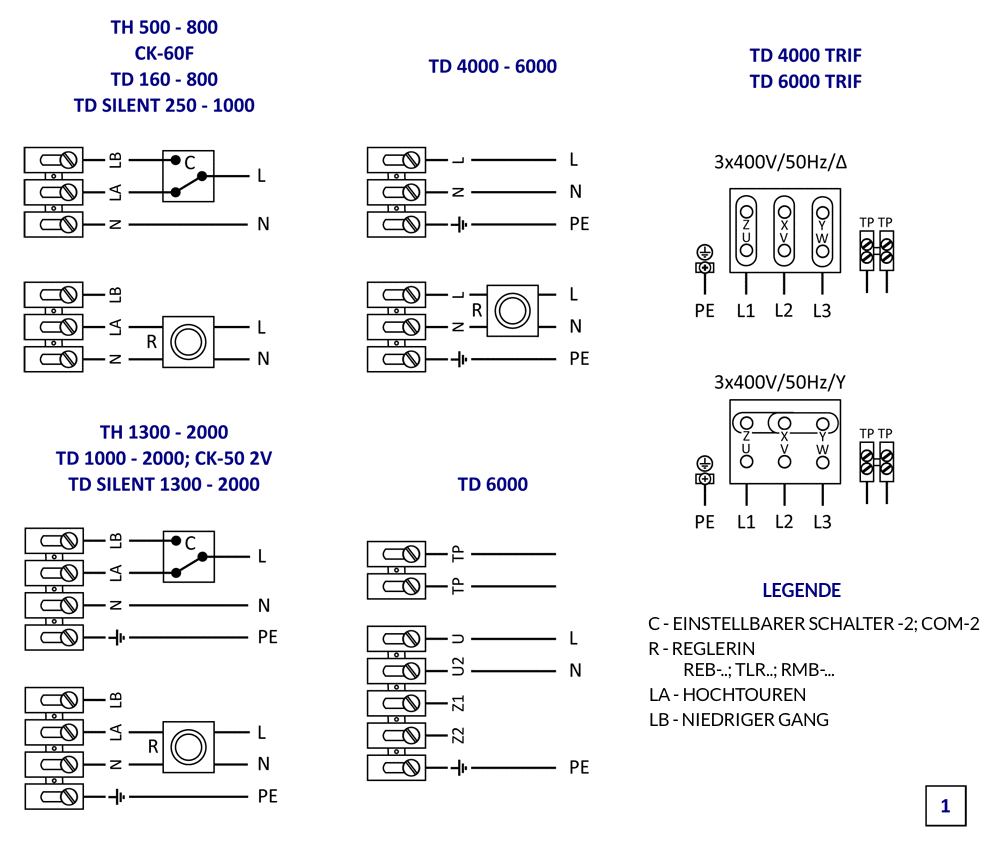

Elektrischer Motor
TH-Lüfter sind mit einphasigen Induktionsmotoren der Schutzklasse IP44 und der Isolationsklasse F ausgestattet. Die
Motoren sind für drei Drehzahlen ausgelegt und verfügen über einen thermischen Wicklungsschutz gegen Überlastung. An die Drehzahlregelung angepasste Motoren.
Arbeitseigenschaften
Größe
| Typ | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TH-500/150 3V out | 400 | 349 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/150 3V in | 400 | 349 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/160 3V out | 400 | 339 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-500/160 3V in | 400 | 339 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| TH-800/200N 3V out | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200N 3V in | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200 3V out | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
| TH-800/200 3V in | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
Zusätzliche Ausstattung
