IBF EC
Kanalventilator
IBF EC-Lüfter werden in verschiedenen mechanischen Lüftungssystemen eingesetzt und kombinieren die Vorteile von Axialventilatoren (Durchflussrichtung) und Radialventilatoren (stabiler Druck, niedriger Geräuschpegel, hoher Wirkungsgrad).
Anwendung
IBF/EC-Ventilatoren werden in einer Vielzahl von mechanischen Belüftungssystemen eingesetzt und vereinen die Vorteile von Axialventilatoren (Strömungsrichtung) und Radialventilatoren (stabile Verdichtung, geringes Geräusch, hoher Wirkungsgrad).
Dank des Einsatzes moderner, leistungsstarker EC-Antriebe (Electronic Commutation) zeichnen sich die Ventilatoren durch eine geringe Leistungsaufnahme aus.
Anwendungsbeispiele sind die Be- und Entlüftungen von:
- Wohnungen,
- Büros, Geschäfte, Bars, Cafés, Restaurants.
Konstruktion
- Gehäuse aus verzinktem Stahlblech,
- Flansche an der Ansaug- und Auslassseite,
- Inspektionsklappe,
- Laufräder mit rückwärts gekrümmten Schaufeln,
- Laufräder sind aus Kunststoff gefertigt,
- Betriebstemperatur -30°C 60°C (je nach Modell),
- Klemmenkasten (einphasiges Modell), mit dem Motor-Rotor verbundener Kasten (dreiphasiges Modell),
- Einbau in beliebige rechteckige Lüftungskanäle.
Motor
- Hocheffiziente Motoren mit integrierter EC-Technologie, einphasig 200-240V 50Hz und dreiphasig 380-480V 50Hz, mit Außenläufer,
- Steuereingang 0-10VDC für die Steuerung der gleichmäßigen Drehbewegung,
- Isolationsklasse - F,
- Schutzart - IP54.
Sonderausführungen
- Lackierung in einer anderen Farbe als der Standardfarbe,
- Lackierung in einer höheren Korrosivitätskategorie.
Technischer Support
Katalogkarte
- Benutzerhandbuch 1,64 MB
- Konformitätserklärung (CE) 444,83 KB
- Konformitätserklärung (CE) 464,41 KB
- Konformitätserklärung (CE) 455,52 KB
- Konformitätserklärung (CE) 433,70 KB
- Konformitätserklärung (CE) 461,62 KB
- CAD-Zeichnungen 19,07 MB

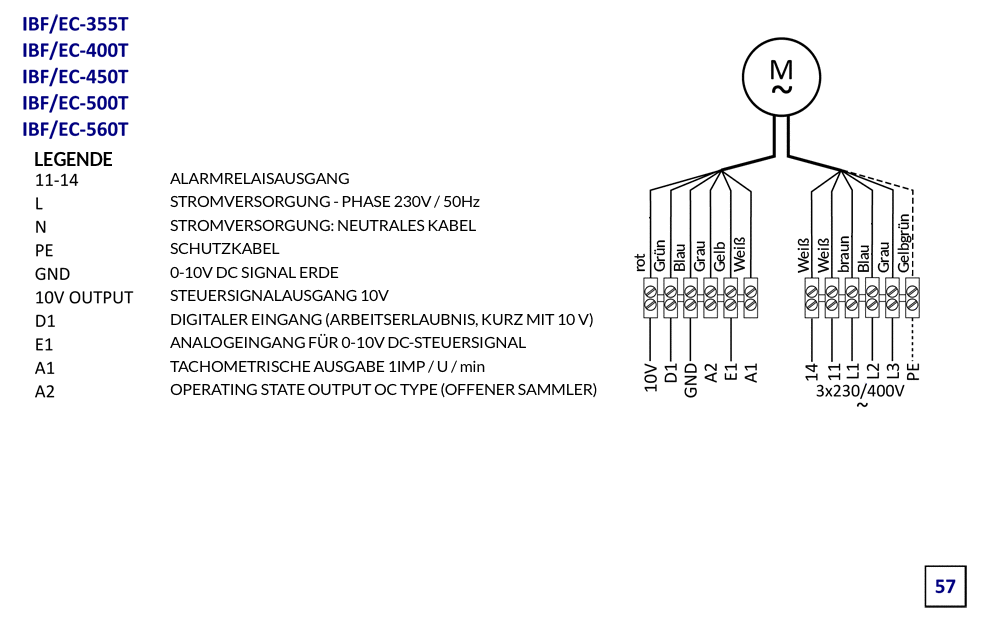

- Elektrischer Anschlussplan 34,60 KB

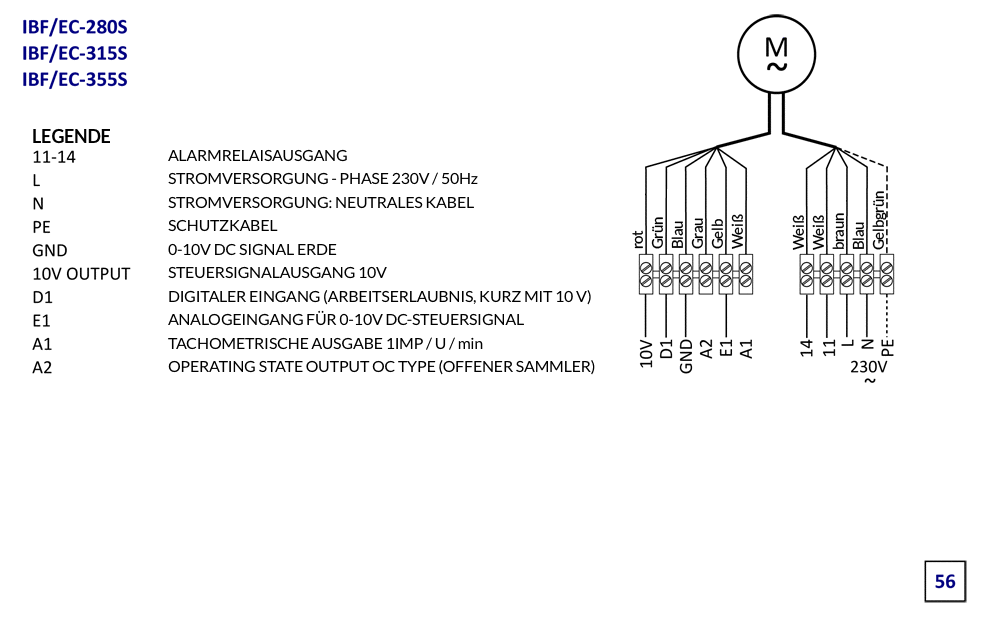

- Elektrischer Anschlussplan 38,12 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | D | E | F | G | H | ØI |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| IBF/EC-30/15S | 402 | 300 | 150 | 320 | 170 | 340 | 190 | 250 | 9 |
| IBF/EC-40/20S | 502 | 400 | 200 | 420 | 220 | 440 | 240 | 320 | 9 |
| IBF/EC-50/25S | 532 | 500 | 250 | 520 | 270 | 540 | 290 | 350 | 9 |
| IBF/EC-60/35T | 724 | 600 | 350 | 620 | 370 | 640 | 390 | 450 | 9 |
| IBF/EC-70/40T | 724 | 700 | 400 | 722 | 420 | 742 | 440 | 500 | 9 |
| IBF/EC-70/40T/H | 724 | 700 | 400 | 722 | 420 | 742 | 440 | 514 | 9 |
| IBF/EC-80/50T | 880 | 800 | 500 | 822 | 522 | 842 | 542 | 630 | 9 |
| IBF/EC-100/50T | 1000 | 1000 | 500 | 1029 | 529 | 1059 | 559 | 630 | 13 |
