Fan Selection Software
Operating point
Select fan type

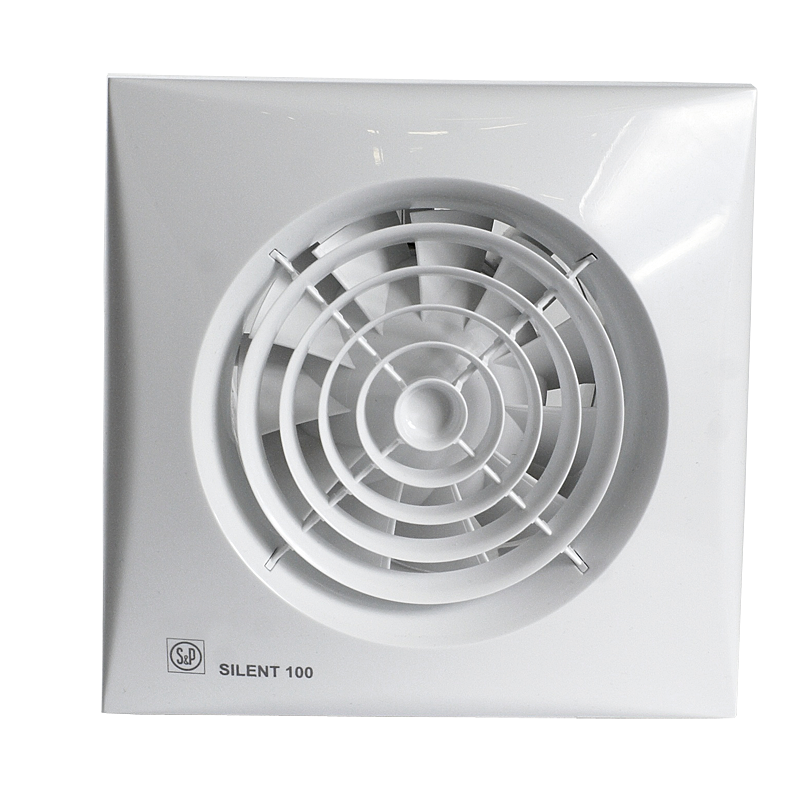

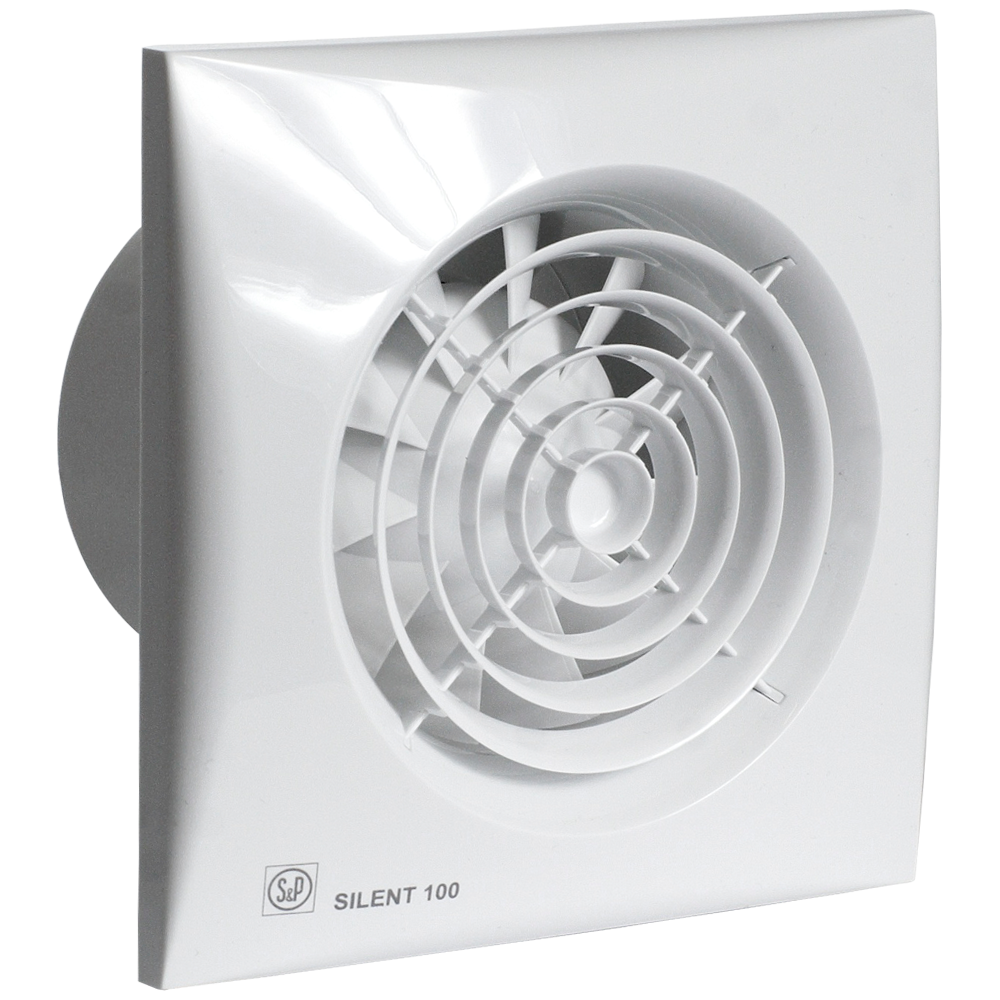

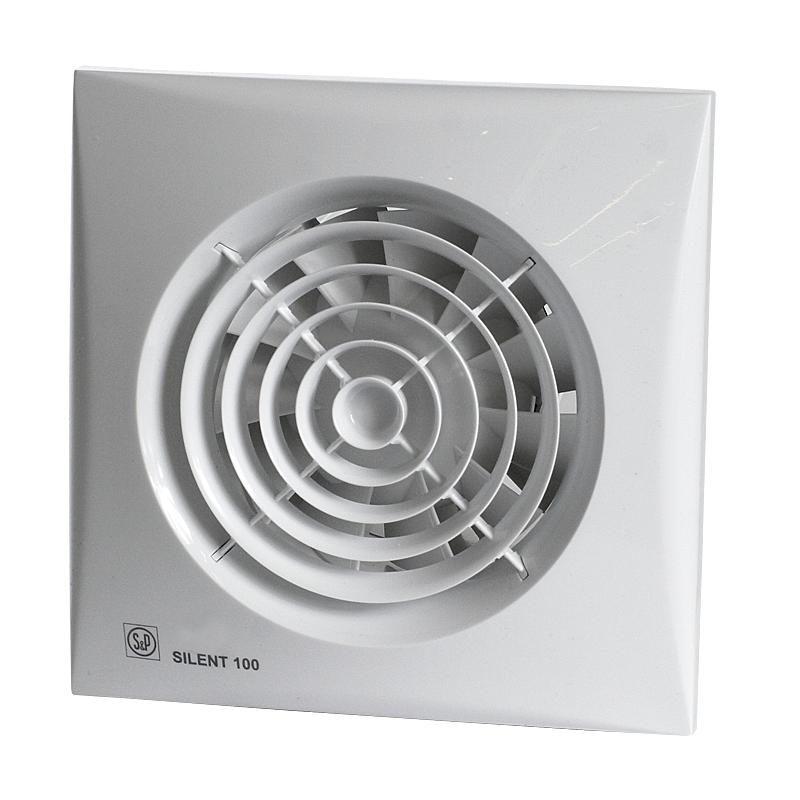

SILENT
Haus ventilator

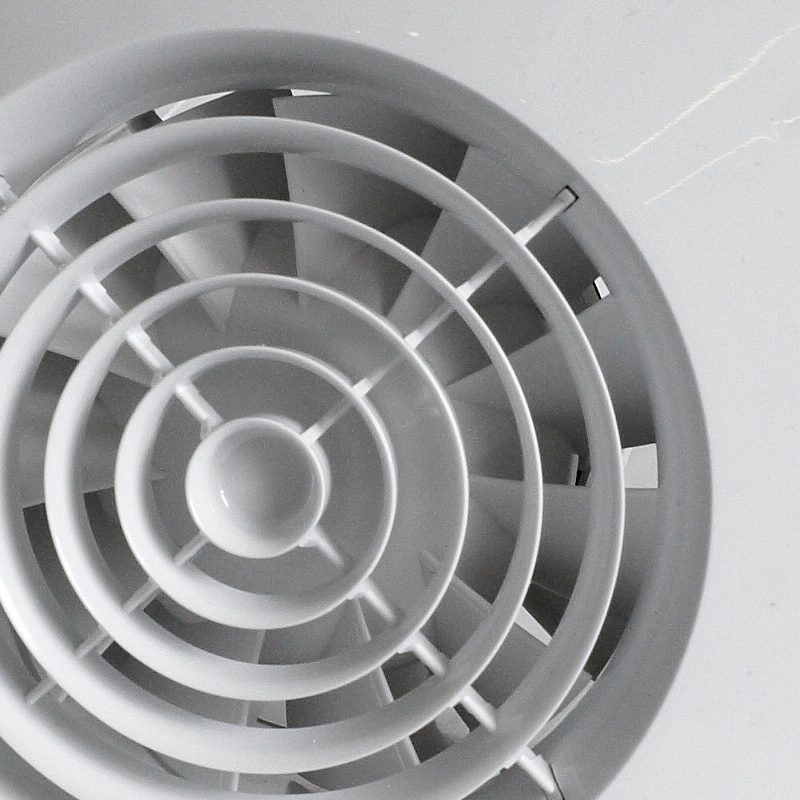

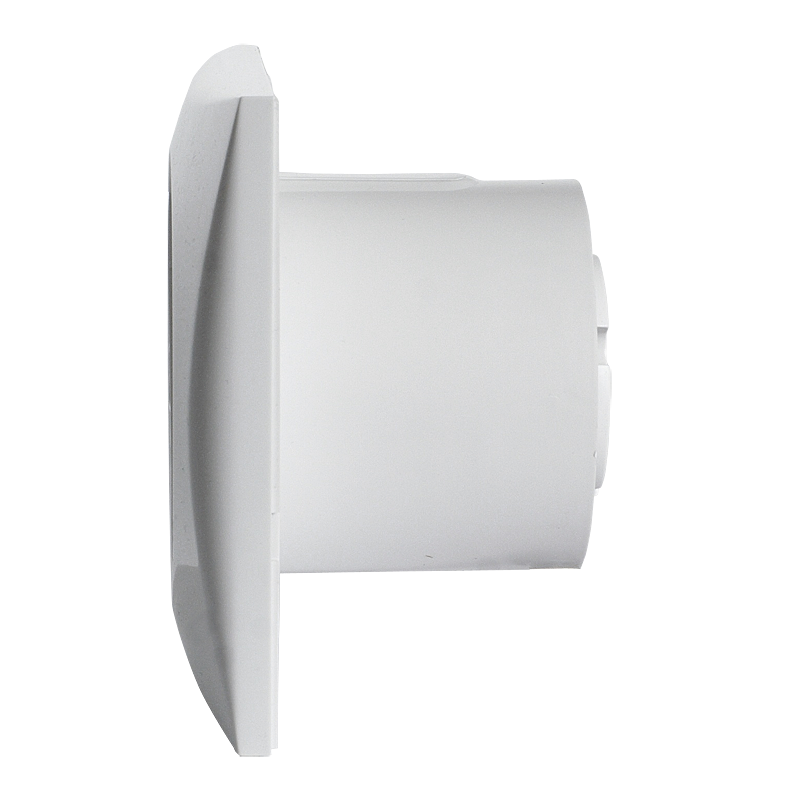

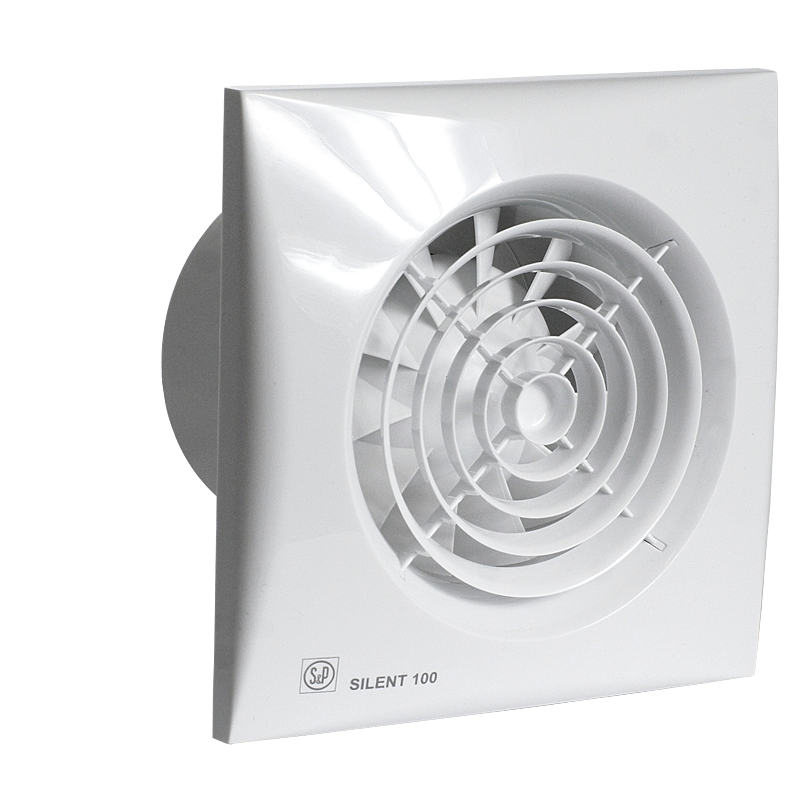

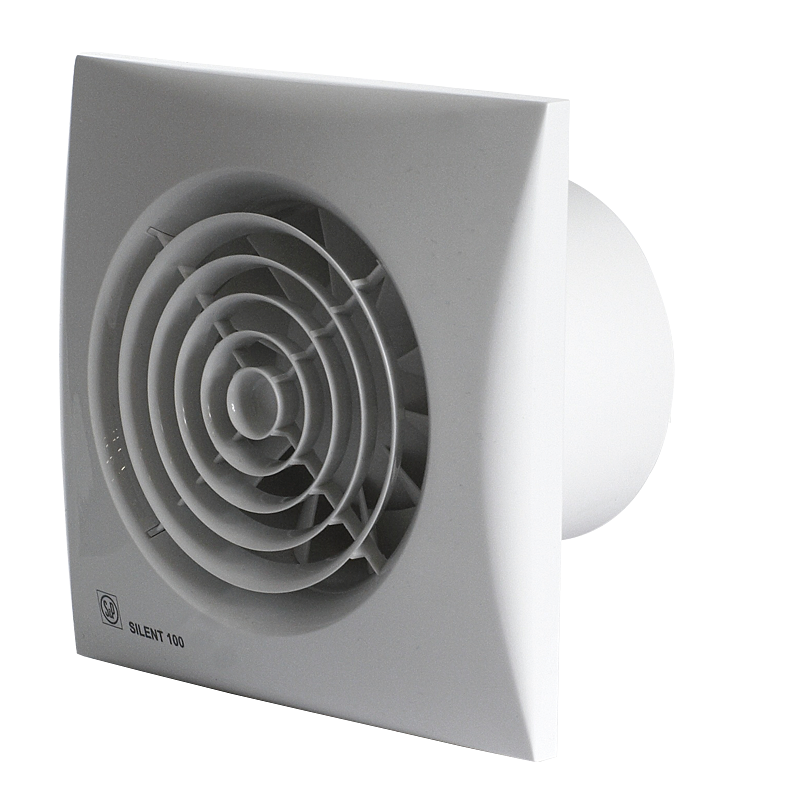

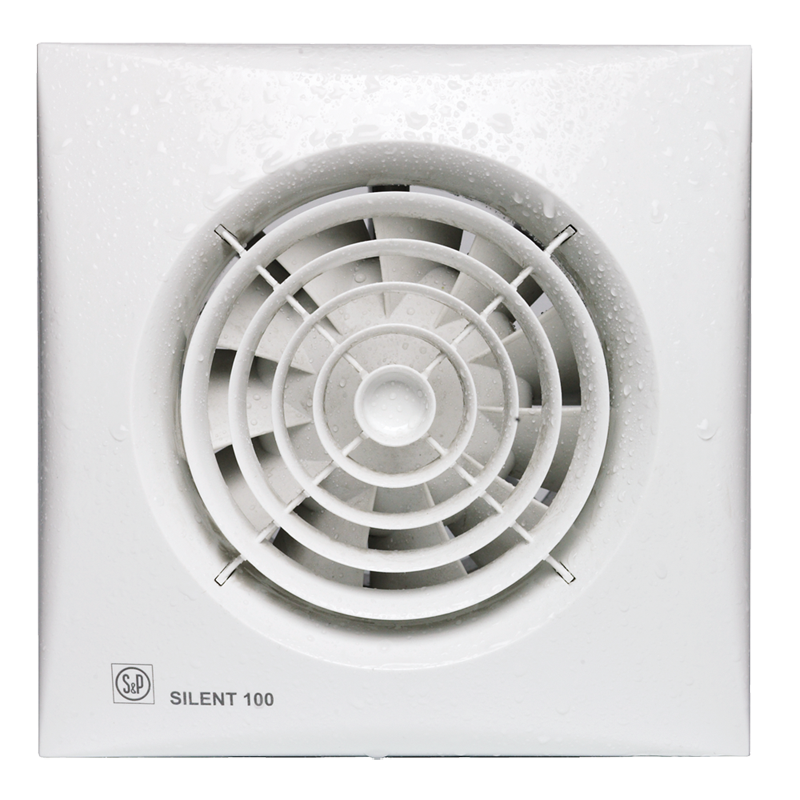

Axialventilatoren für Wand- oder Deckenmontage zur Lösung von Lüftungsproblemen in kleinen Räumen und Badezimmern. Die Motoren der SILENT-Baureihe sind auf leise-elastischen Blöcken montiert, die die Vibrationen absorbieren.
Anwendung
Lautlose Ventilatoren sind für die Belüftung kleiner und mittlerer Räume konzipiert, insbesondere von Badezimmern, Toiletten, Küchen usw.
Konstruktion
- aus spritzgegossenem Kunststoff
- Motor-Schwingungsdämpfer
- Standard-Rückschlagventil
- Kontrollleuchte serienmäßig
- maximale mittlere Temperatur + 40 ° C.
Elektrischer Motor
- asynchron, einphasig, 230 V, 50 Hz (12 V-Version verfügbar)
- bürstenloser Motor (ECOWATT-Version)
- Isolationsklasse B.
- Schutz vor elektrischem Schlag in Klasse II (Klasse III in der 12V-Version)
- Schutzart IP45 (IP57 in der 12V-Version)
- geeignet zur Spannungsregelung (Modell 300 und 300 PLUS)

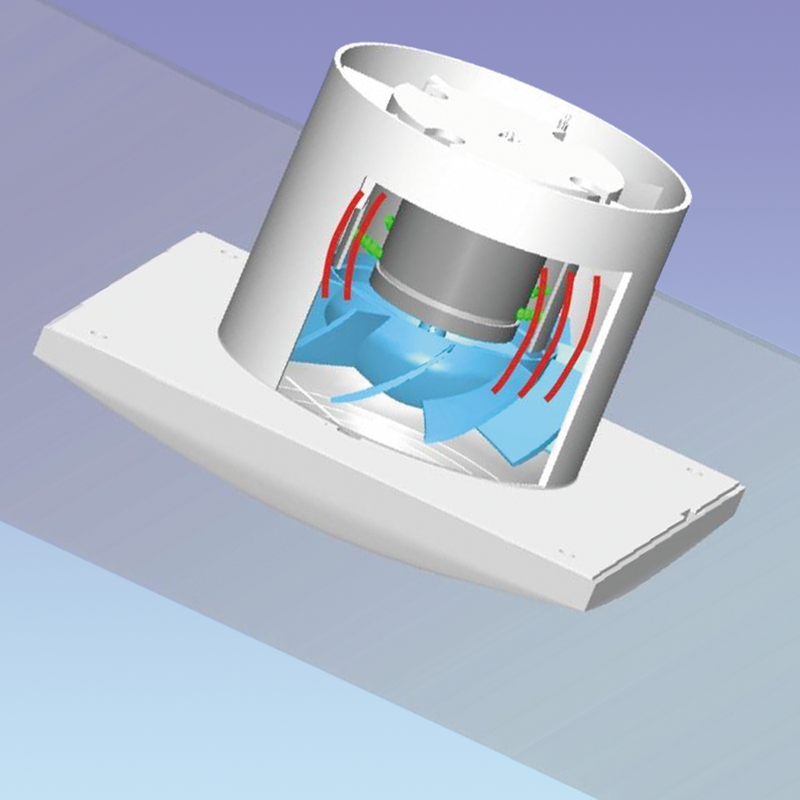

Motorhalterung
Motor mit Antivibrationsbefestigung. Diese Befestigungsmethode verhindert Vibrationen und Geräuschemissionen.

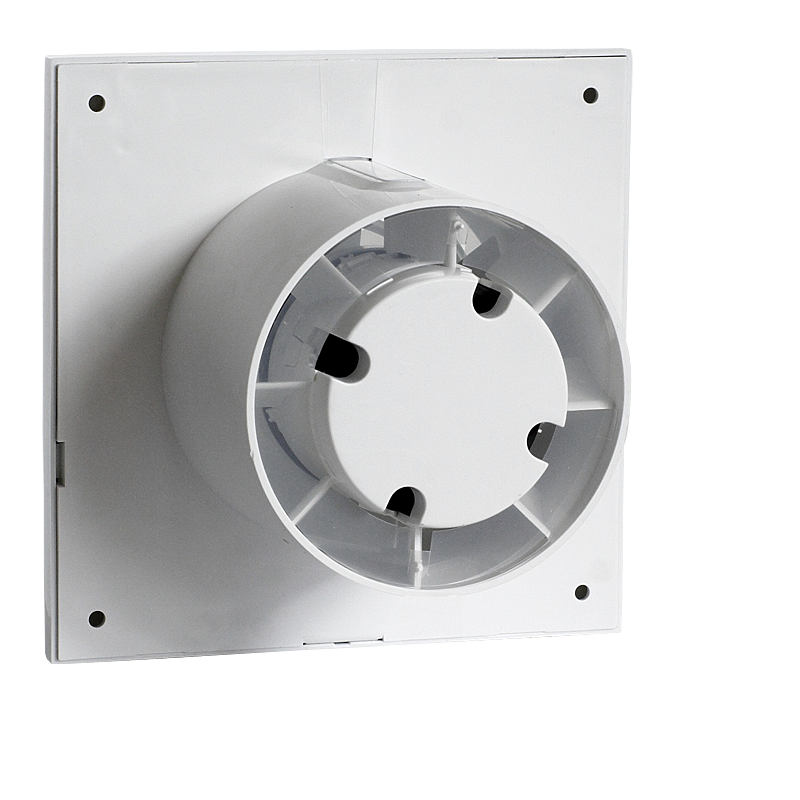

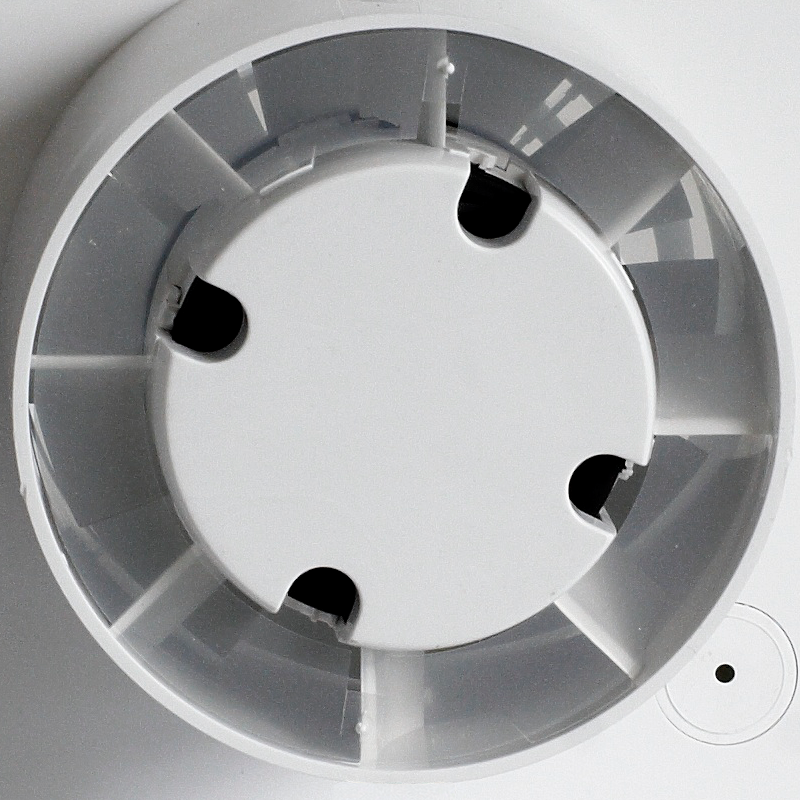

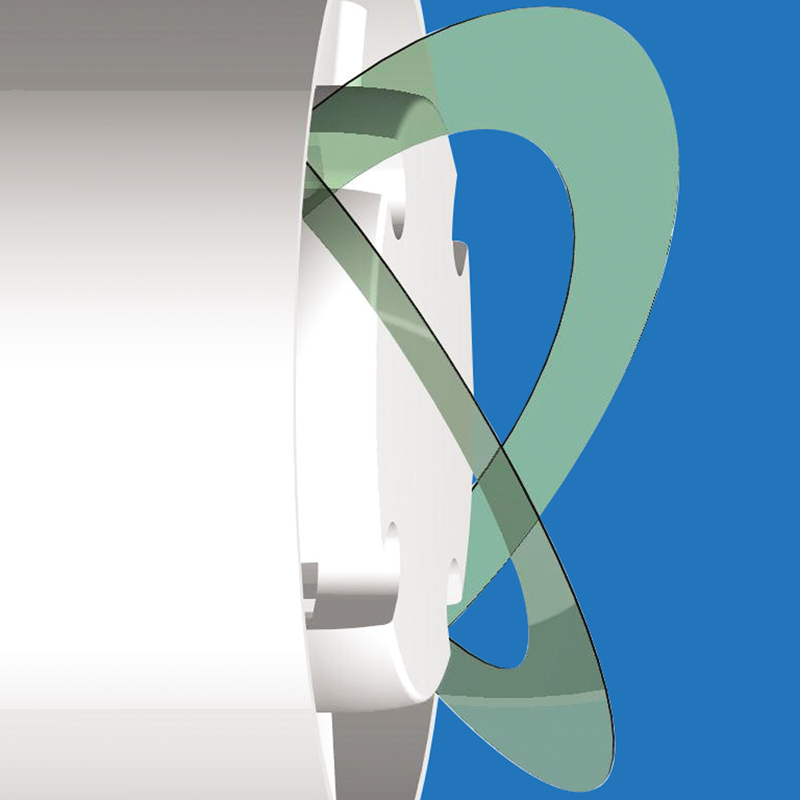

Rückflussschutz
Wenn der Lüfter ausgeschaltet ist, verhindert der Rückflussverhinderer, dass Außenluft in den Raum und aus der erwärmten Luft austritt. Wenn der Lüfter läuft, öffnet sich die Rückschlagklappe, damit unerwünschte Luft effizient abgesaugt werden kann.
Technischer Support
Katalogkarte
- Benutzerhandbuch 1,67 MB
- Benutzerhandbuch 1,73 MB
- Konformitätserklärung (CE) 364,32 KB
- Konformitätserklärung (CE) 361,67 KB
- Konformitätserklärung (CE) 368,75 KB
- Konformitätserklärung (CE) 364,69 KB
- Konformitätserklärung (CE) 361,36 KB
- Konformitätserklärung (CE) 362,81 KB
- Konformitätserklärung (CE) 362,46 KB
- Konformitätserklärung (CE) 368,74 KB
- Konformitätserklärung (CE) 362,92 KB
- Konformitätserklärung (CE) 361,83 KB
- Konformitätserklärung (CE) 364,31 KB
- Konformitätserklärung (CE) 363,29 KB
- CAD-Zeichnungen 26,58 MB
- Elektrischer Anschlussplan 12,37 KB
- Elektrischer Anschlussplan 13,86 KB
- Elektrischer Anschlussplan 14,56 KB
- Elektrischer Anschlussplan 14,90 KB
- Elektrischer Anschlussplan 19,46 KB
- Elektrischer Anschlussplan 16,83 KB
- Elektrischer Anschlussplan 19,50 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ - 12V | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRIZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CRZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 200 CZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CRZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CHZ | 80 | 89 | 119 | 180 | 118 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 300 CZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
