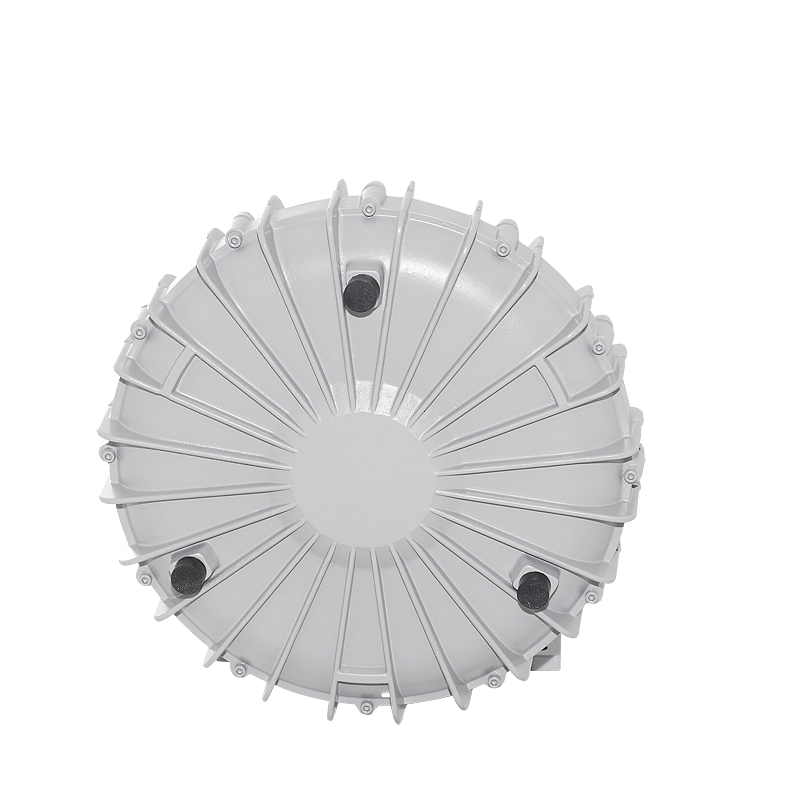

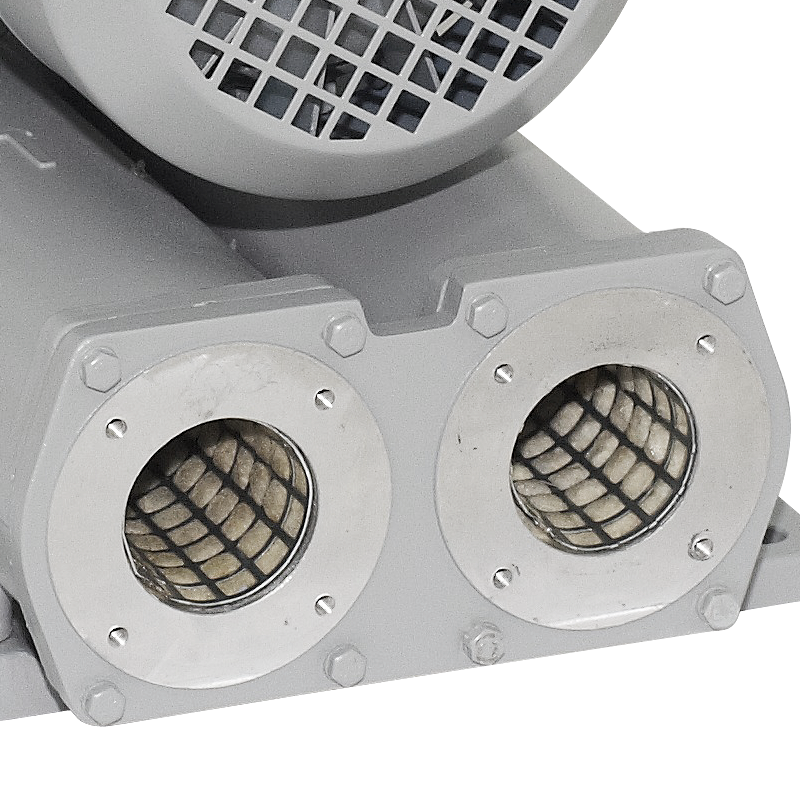

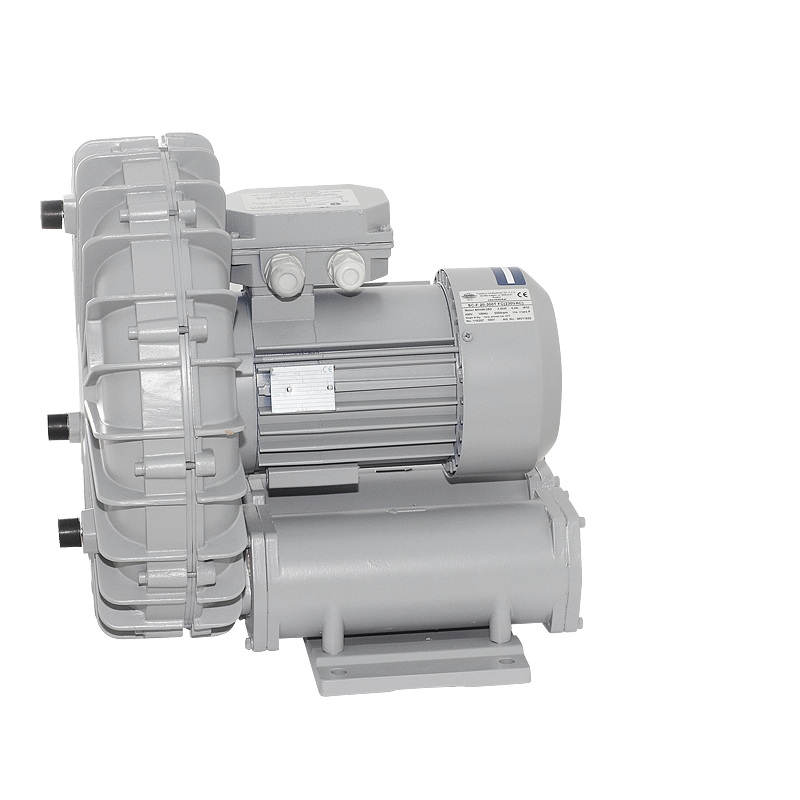

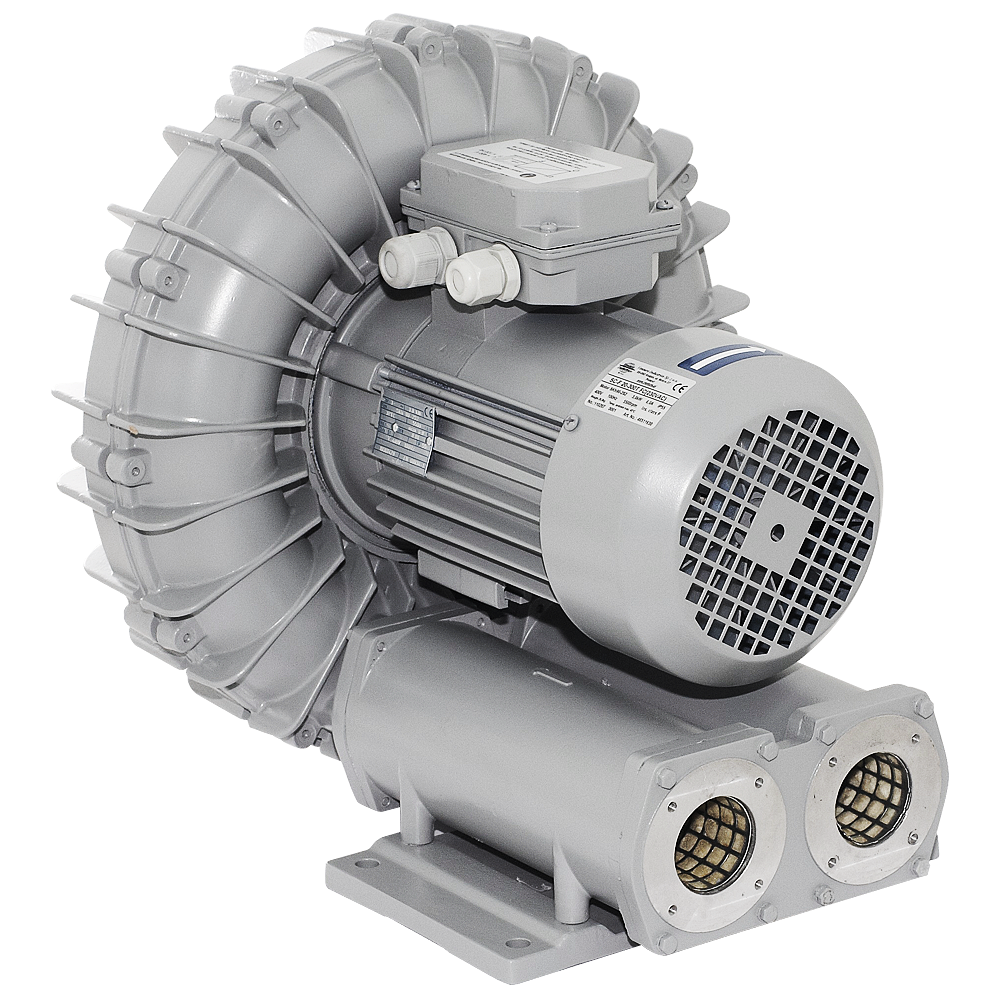

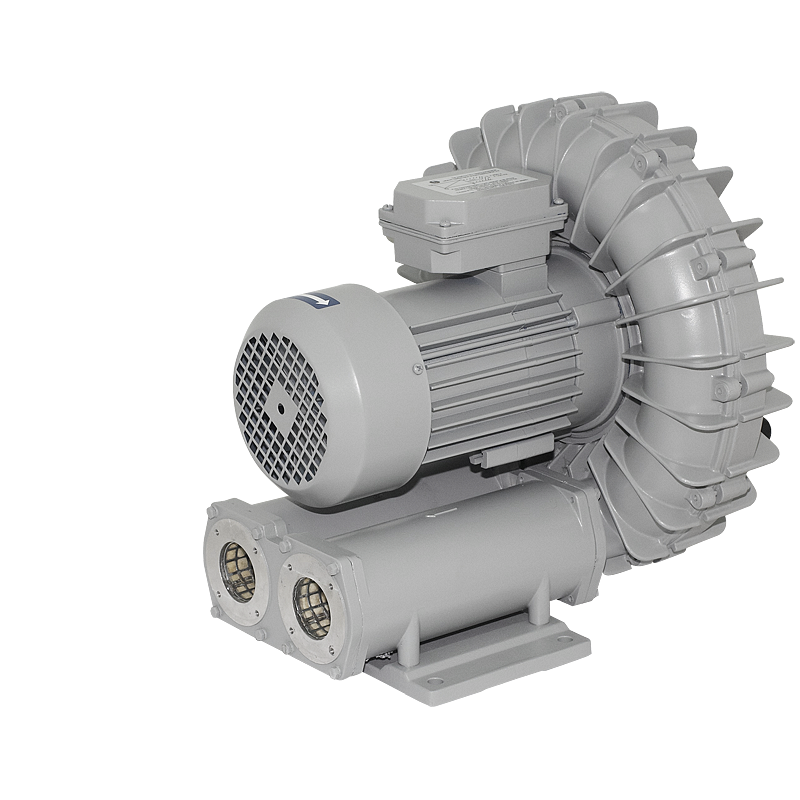

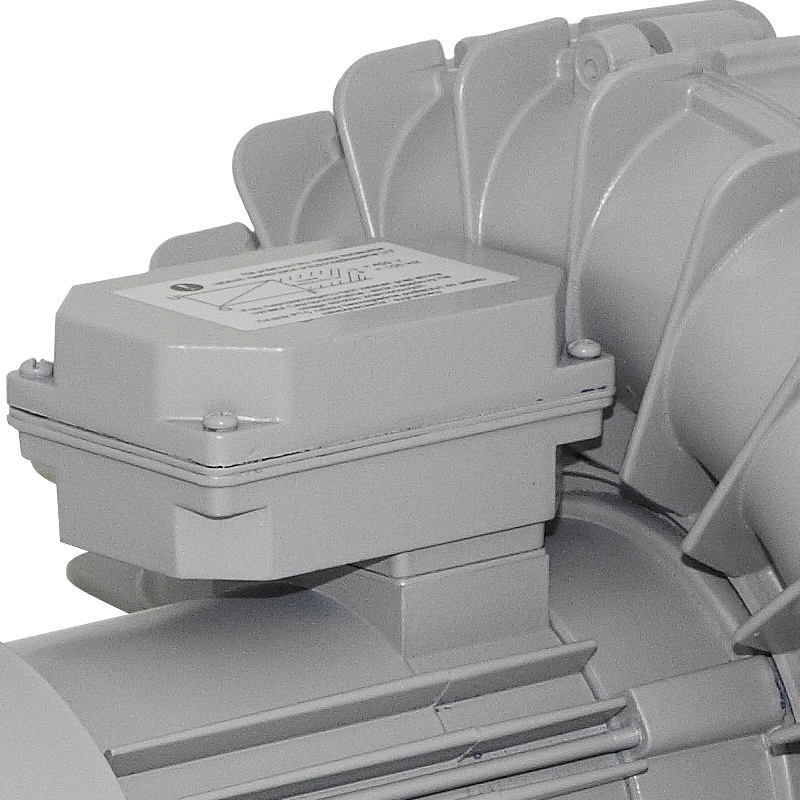

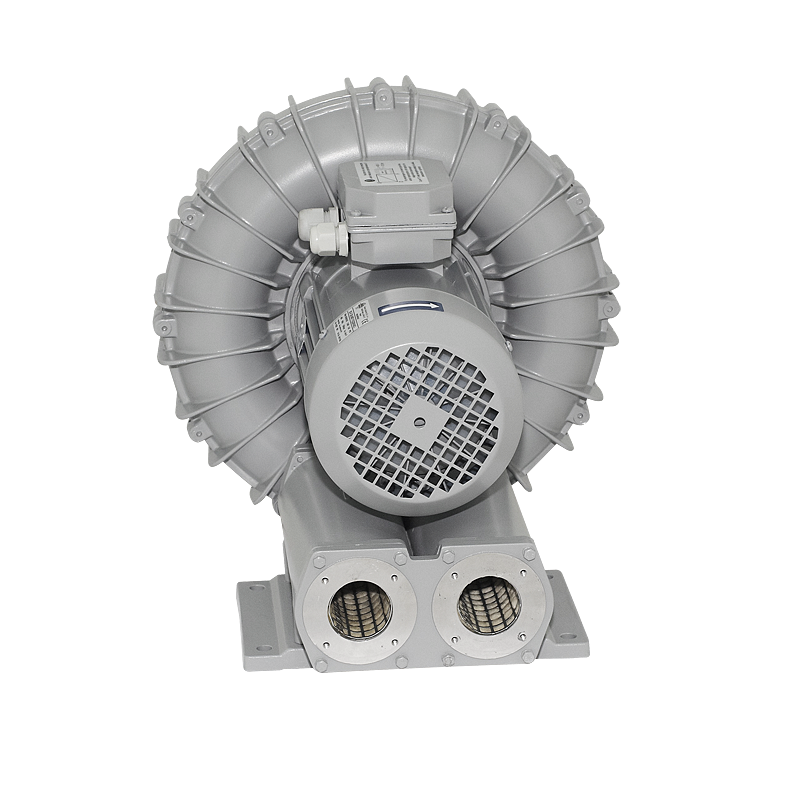

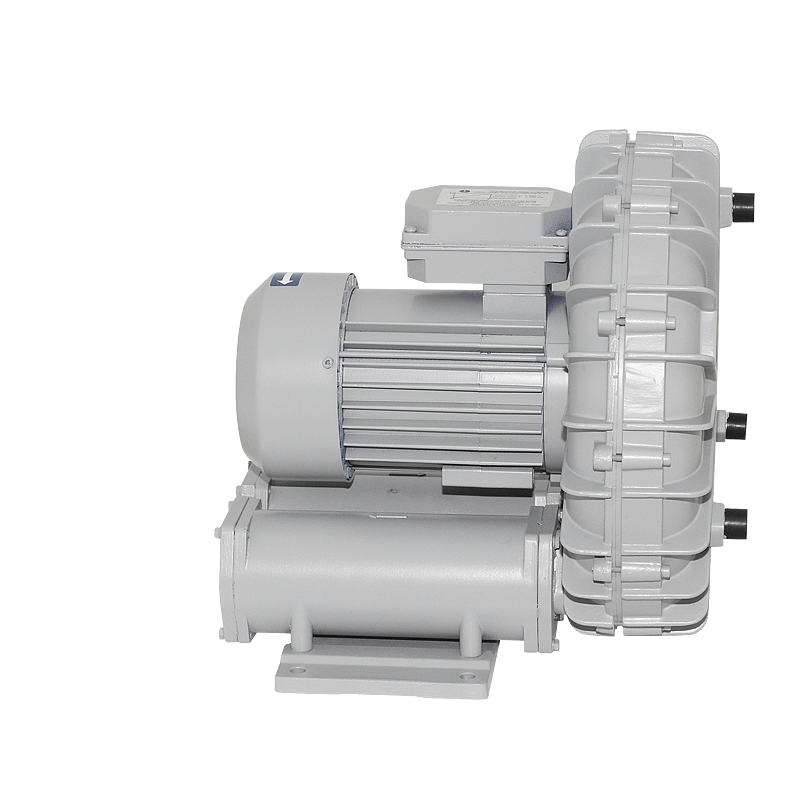

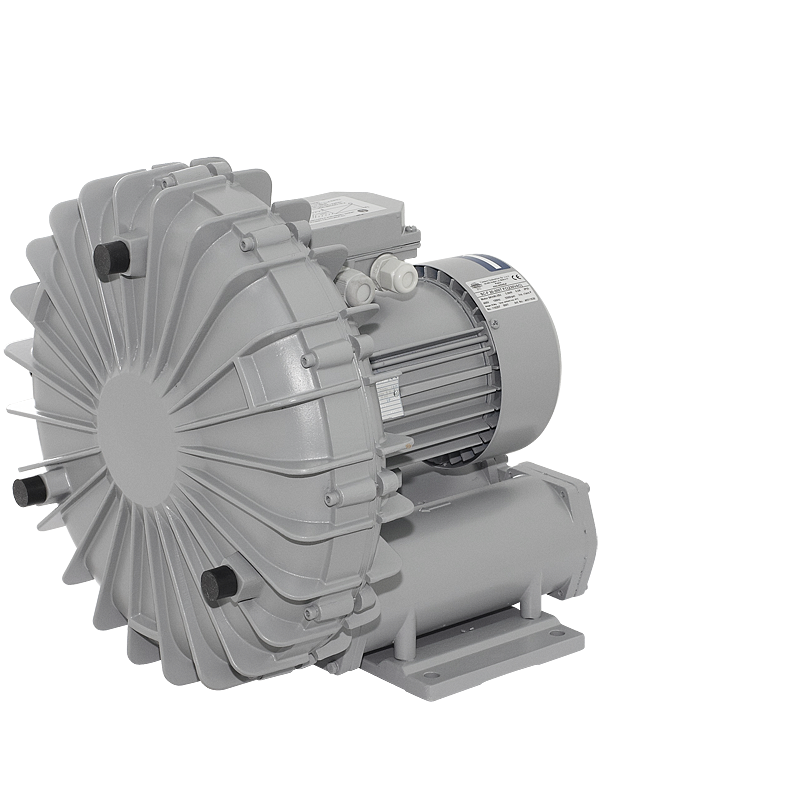

SC-F - Seitenkanalverdichter für Frequenzumrichterbetrieb

SC-F

Seitenkanalverdichter für Frequenzumrichterbetrieb

Einstufiger Seitenkanalverdichter zum Transport staubfreier und nicht explosiver Medien. Überall wo enorme Druckerhöhungen und verhältnismäßig geringe Luftmengen benötigt werden, wird dieser Verdichter vorzugsweise verwendet. z.B.: Druckmaschinen, Pneumatische Anlagen, Industrie-Staubsauger, Rohrpost, Fischzucht, etc. Bei dieser Baureihe wird ein Frequenzumrichter benötigt.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Anwendung

Seitenkanalverdichter werden für den ölfreien Transport von nicht aggressiven und nicht explosiven Gasen eingesetzt.

Typische Anwendungen:

  • pneumatischer Transport
  • Druckmaschinen
  • pneumatische Aufzüge
  • mehrstufige Filtrationsgeräte mit einem sehr hohem Staubabscheidungsgrad
  • Industriestaubsauger
  • Swimmingpools
  • Belüftung in biologischen Kläranlagen
  • Galvanikanlagen
  • Fischzucht
  • etc.

Konstruktion

  • Laufrad: Aluminiumlegierung, gegossen und gemäß ISO 1940-1 dynamisch gewuchtet

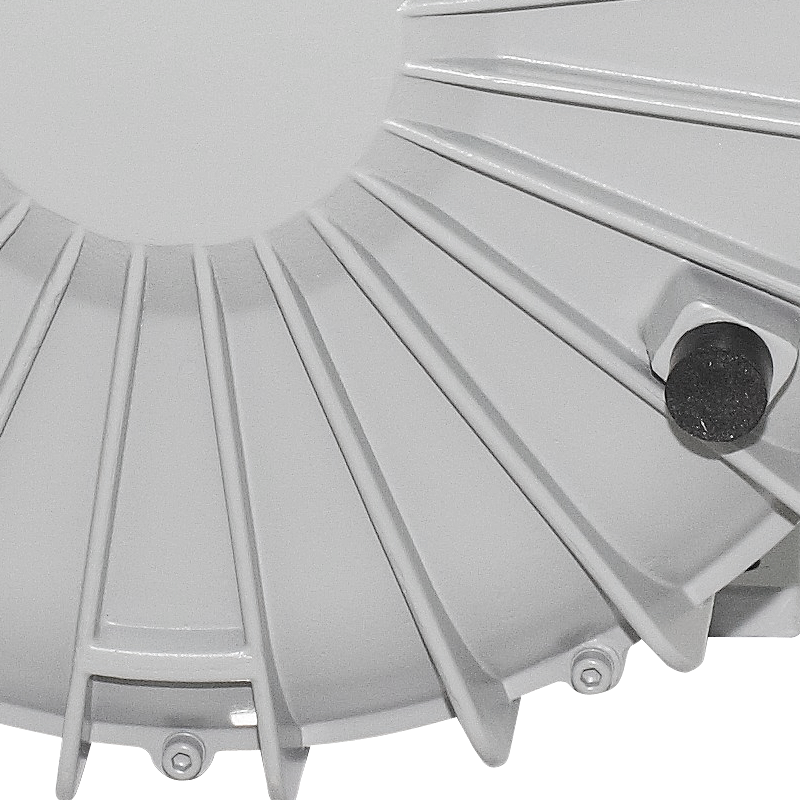

  • Gehäuse: Aluminiumlegierung, gegossen
  • Verdichter für horizontale oder vertikale Montage geeignet
  • Standardfarbe RAL 7042 (grau)
  • Maximale Fördermediumstemperatur beträgt 60 °C
  • Umgebungstemperaturbereich von -20 ° C bis + 40 °C

Motor

  • asynchron einphasig 230V 50Hz (Leistung bis 2,2 kW)
  • asynchron, dreiphasig 230V / 400V 50Hz (Leistung bis 3 kW)
  • asynchron, dreiphasig 400V / 690V 50Hz (Leistung ab 4 kW)
  • Wirkungsgradklasse IE3 (ab 0,75 kW) oder IE2 (unter 0,75 kW)
  • Schutzart IP55
  • Isolationsklasse F
  • Drehstrommotoren für Frequenzumrichterbetrieb
  • Wärmeschutz (TP oder TP und PTC) - bei ausgewählten Motoren

Sonderausführungen

  • Sonderspannung
  • Einphasenmotor zur Spannungsregelung
  • Motor mit unterschiedlichen Schutzarten
  • Motor mit Sensoren oder zusätzlicher Kühlung
  • Sonderdichtungen zwischen Gehäuse und Motor
  • Maximaltemperaturen > 60 ° C
  • Umgebungstemperaturen unter -20°C und über + 40°C
  • Riemenantrieb

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa
Typ volumen- strom max drucker- höhung max leistung
max		 drehzahl max strom- aufnahme max spannung druckniveau
Acoustic. *		 temp.
min		 temp.
max		 gewicht
  m3/h Pa W A V db(A) oC oC kg
SC-F-10-150T FC (230VAC) (vacuum) 164 20500 1500 4600 3.2 400 -20 40 22

SC-F-10-150T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 164 m3/h
  • Druck 20500 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Mindestspannung für die Regelung 80 m3/h
  • Nennleistung 1500 W
  • Nennstrom 3.2 A
  • Nennfrequenz 50 Hz
  • Maximale Regelfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 22 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-10-150T FC (230VAC) (pressure) 164 23500 1500 4600 3.2 400 -20 40 22

SC-F-10-150T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 164 m3/h
  • Druck 23500 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Mindestspannung für die Regelung 80 m3/h
  • Nennleistung 1500 W
  • Nennstrom 3.2 A
  • Nennfrequenz 50 Hz
  • Maximale Regelfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 22 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-10-220T FC (230VAC) (vacuum) 164 26000 2200 4600 4.7 400 -20 40 24

SC-F-10-220T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 164 m3/h
  • Druck 26000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 2200 W
  • Nennstrom 4.7 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 24 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-10-220T FC (230VAC) (pressure) 164 29500 2200 4600 4.7 400 -20 40 24

SC-F-10-220T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 164 m3/h
  • Druck 29500 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 2200 W
  • Nennstrom 4.7 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 24 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-20-300T FC (230VAC) (vacuum) 270 21500 3000 4600 6.1 400 -20 40 34

SC-F-20-300T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 270 m3/h
  • Druck 21500 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 3000 W
  • Nennstrom 6.1 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 34 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-20-300T FC (230VAC) (pressure) 270 30000 3000 4600 6.1 400 -20 40 34

SC-F-20-300T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 270 m3/h
  • Druck 30000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 3000 W
  • Nennstrom 6.1 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 34 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-20-400T FC (230VAC) (vacuum) 270 29000 4000 4600 7.5 400 -20 40 37

SC-F-20-400T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 270 m3/h
  • Druck 29000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 4000 W
  • Nennstrom 7.5 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 37 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-20-400T FC (230VAC) (pressure) 270 30000 4000 4600 7.5 400 -20 40 37

SC-F-20-400T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 270 m3/h
  • Druck 30000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 4000 W
  • Nennstrom 7.5 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 45 mm
  • Gewicht 37 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-30-750T FC (230VAC) (vacuum) 510 38000 7500 4600 15 400 -20 40 55

SC-F-30-750T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 510 m3/h
  • Druck 38000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 7500 W
  • Nennstrom 15 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 58 mm
  • Gewicht 55 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-30-750T FC (230VAC) (pressure) 510 39000 7500 4600 15 400 -20 40 55

SC-F-30-750T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 510 m3/h
  • Druck 39000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 7500 W
  • Nennstrom 15 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 58 mm
  • Gewicht 55 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-40-1500T FC (230VAC) (vacuum) 1000 28000 15000 4600 29.5 400 -20 40 155

SC-F-40-1500T FC (230VAC) (vacuum)

Nennparameter

  • Maximaler Durchfluss 1000 m3/h
  • Druck 28000 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 15000 W
  • Nennstrom 29.5 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 75 mm
  • Gewicht 155 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m
SC-F-40-1500T FC (230VAC) (pressure) 1000 28500 15000 4600 29.5 400 -20 40 155

SC-F-40-1500T FC (230VAC) (pressure)

Nennparameter

  • Maximaler Durchfluss 1000 m3/h
  • Druck 28500 Pa
  • Drehzahl max 4600
  • Anzahl der Phasen 3
  • Nennspannung 400 V
  • Nennleistung 15000 W
  • Nennstrom 29.5 A
  • Nennfrequenz 50 Hz
  • Kanaldurchmesser 75 mm
  • Gewicht 155 kg
  • Motortyp AC
  • Anzahl der Motorgänge 2
  • Minimale Arbeitstemperatur -20 °C
  • Maximale Arbeitstemperatur 40 °C
  • Maximale Mediumstemperatur 60 °C
  • Entfernung messen 3 m

* In Abstand von 3m meter.
