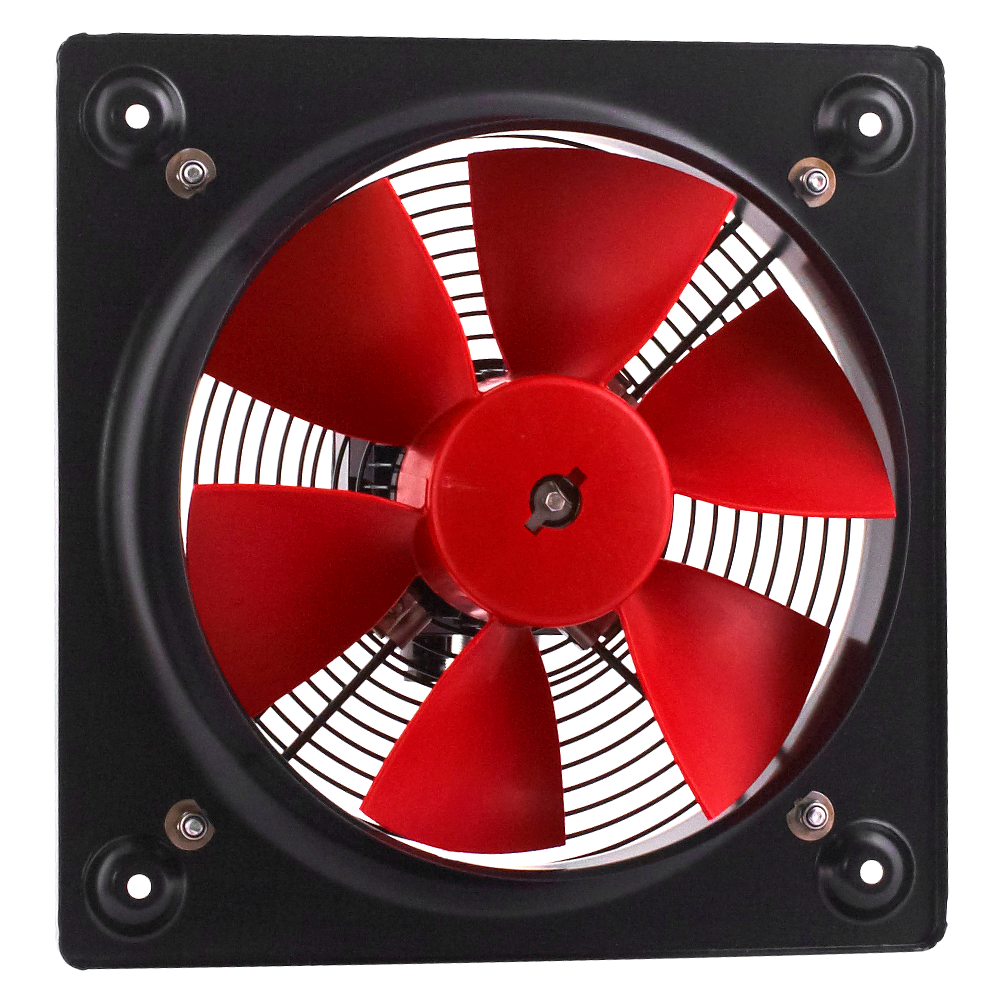

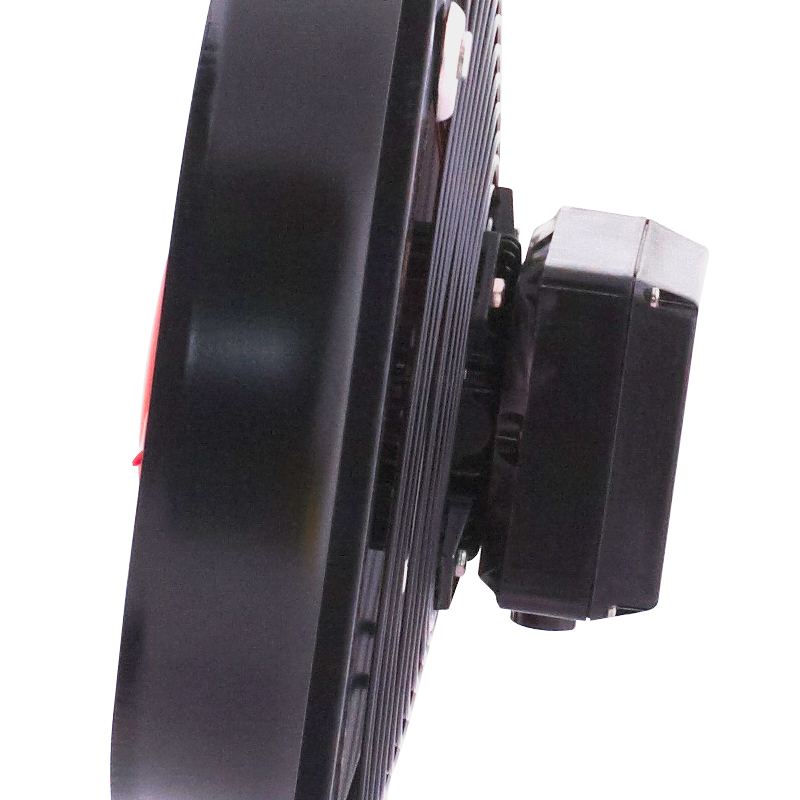

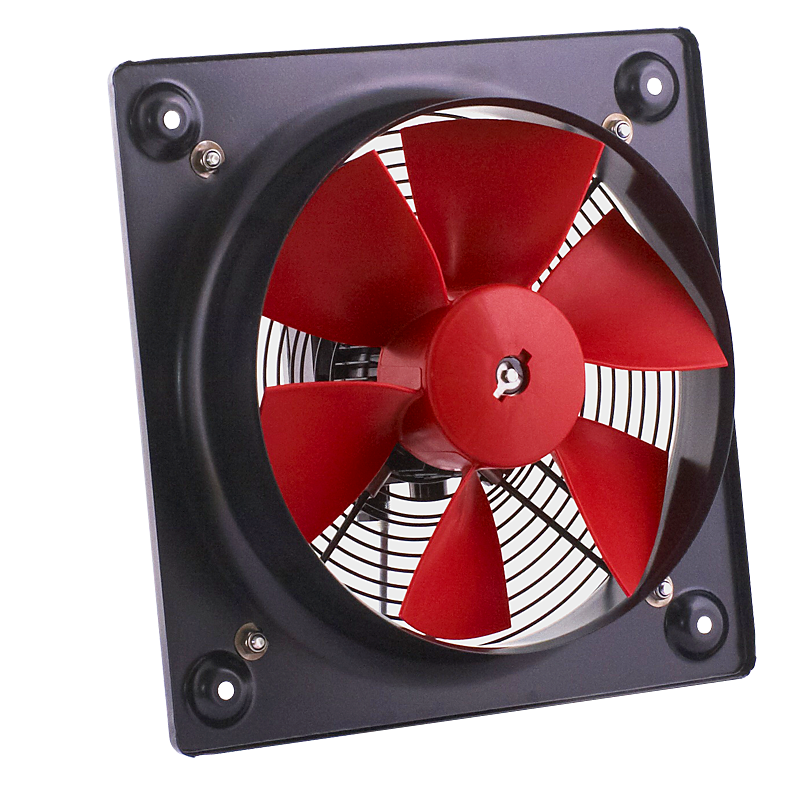

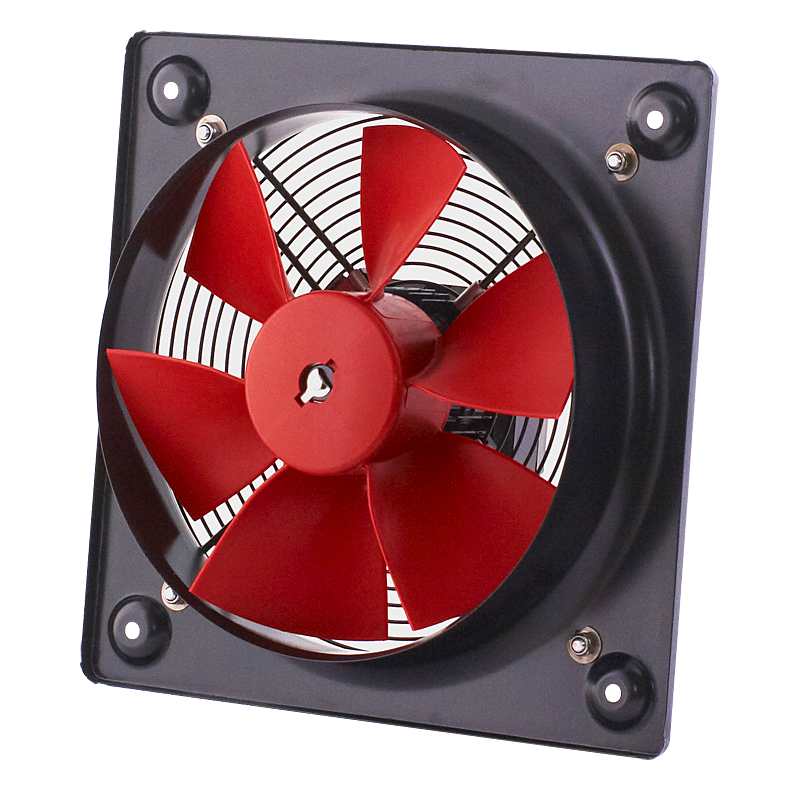

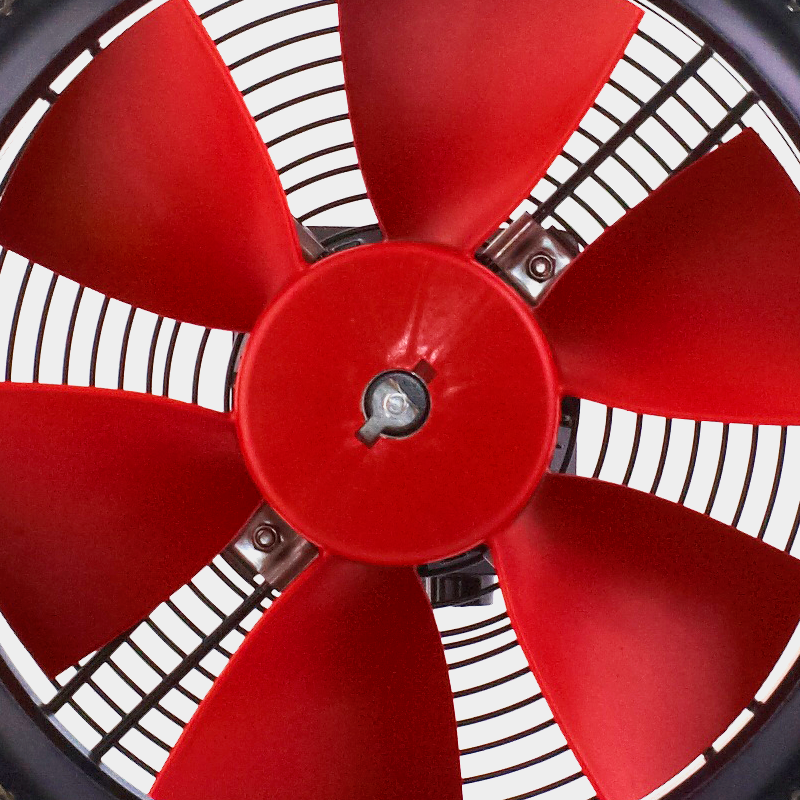

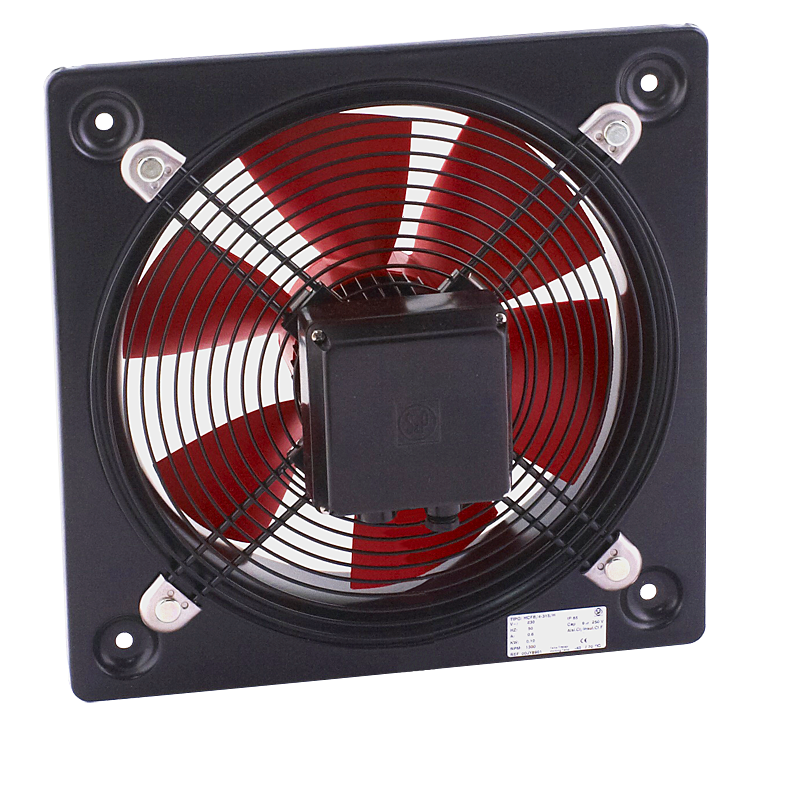

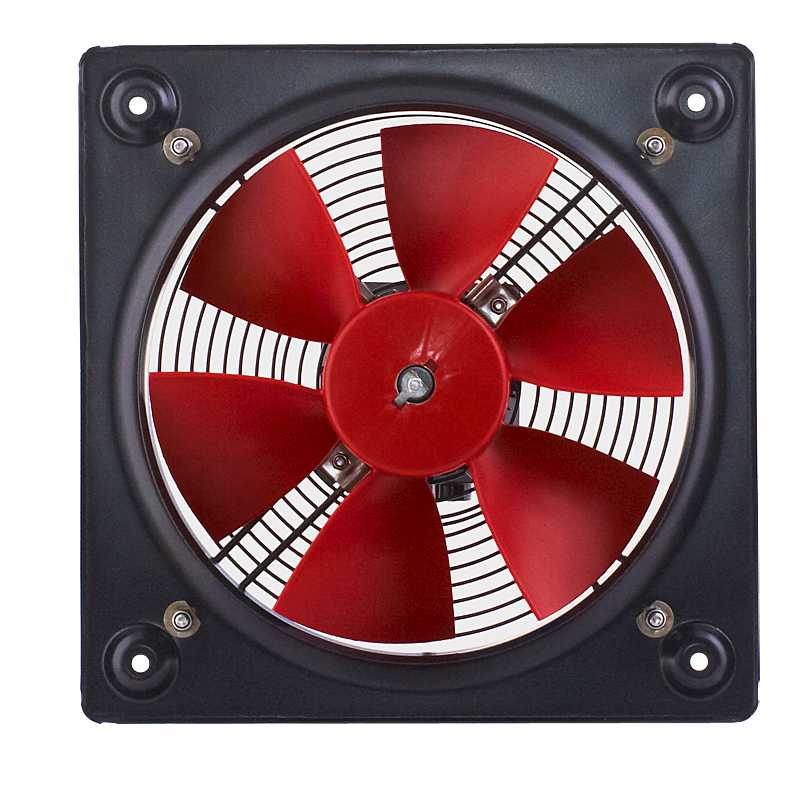

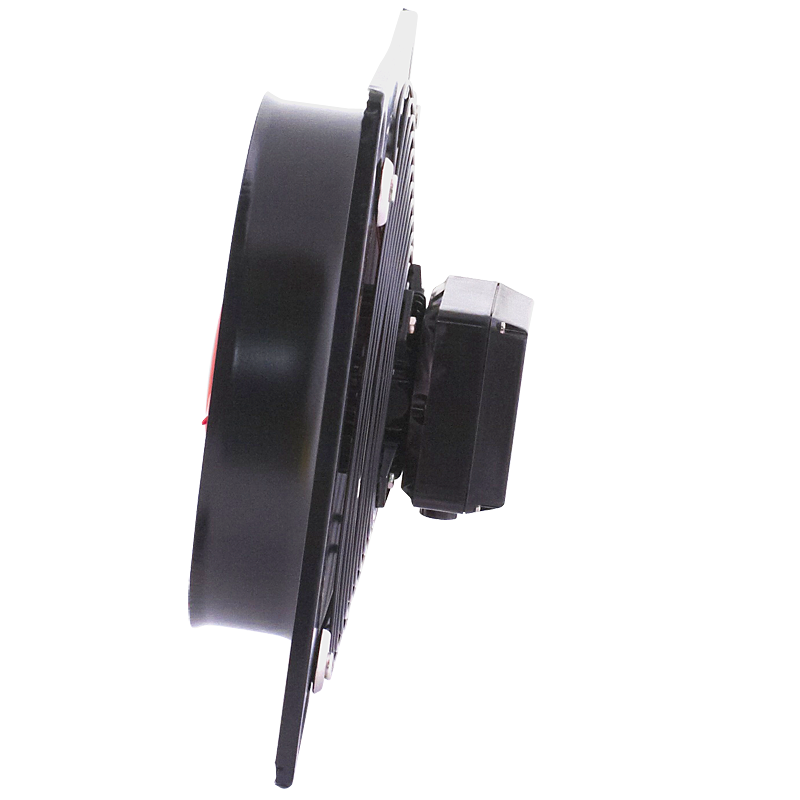

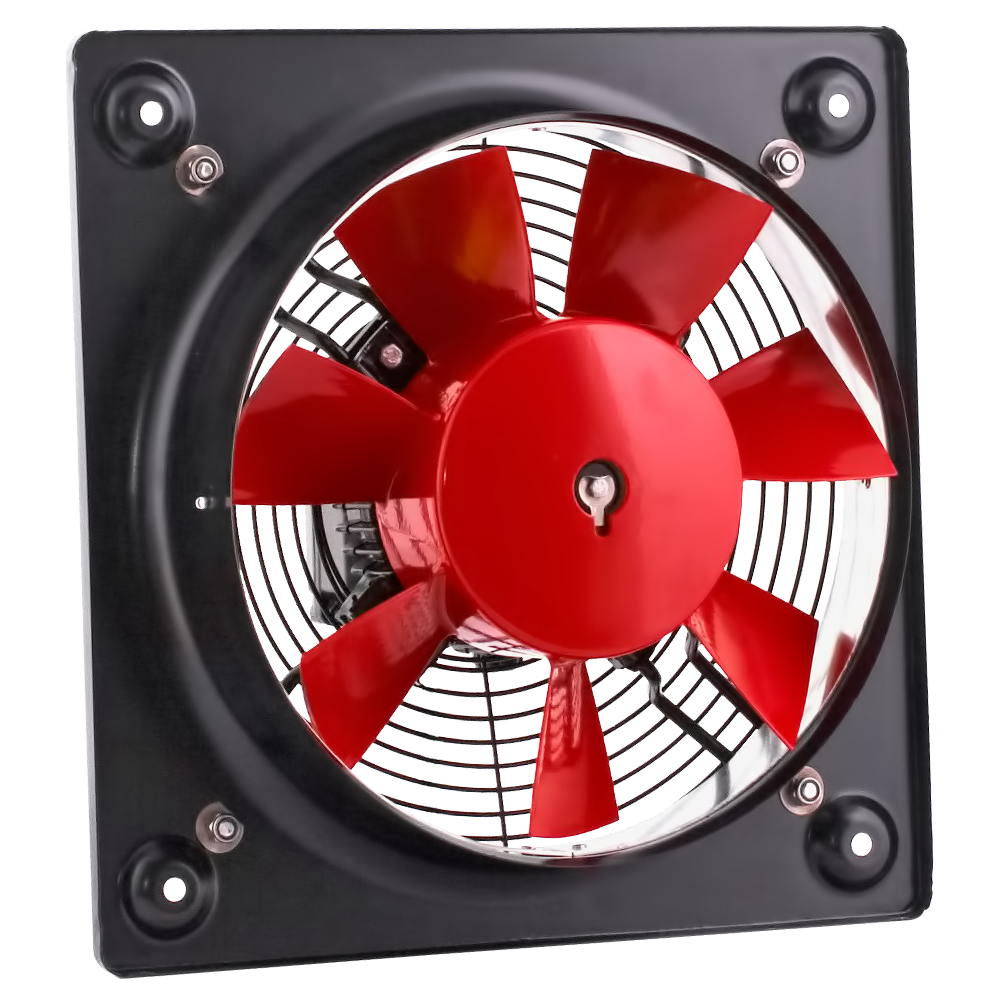

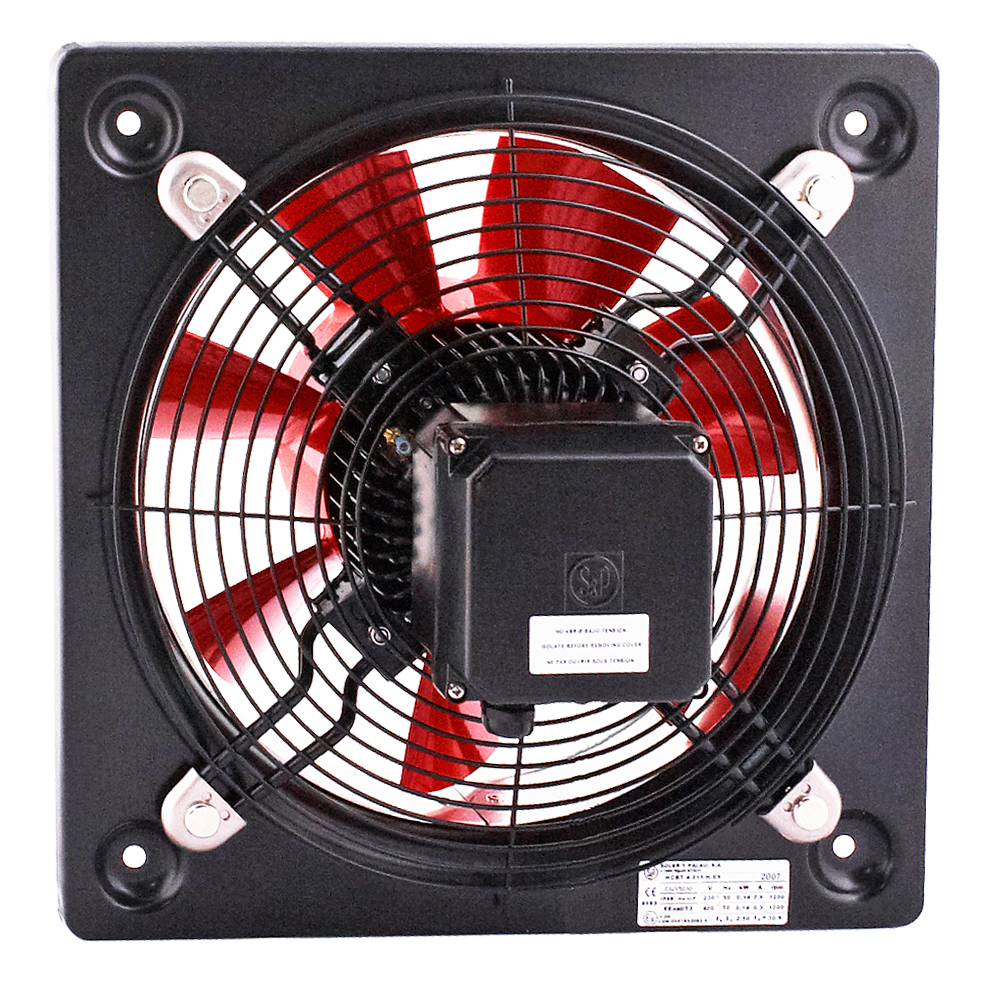

HCBT EX - ATEX ventilator

HCBT EX

ATEX ventilator

Reihe von flachen Axialventilatoren, die mit Aluminiumlaufrädern ausgestattet sind. Explosionsgeschützte Ausführungen gemäß ATEX-Richtlinie.
Fragen Sie nach einem Produkt

Anwendung

Spezielle Versionen von HCBT EX-Lüftern zur Verwendung in explosionsgefährdeten Bereichen, außer HCBT / 4-250, HCBT / 6-355, HCBT / 6- 400; HCBT / 6-400-Modell mit 230 / 400V-Motor erhältlich; Modelle bis HCBT-1000-Größe erhältlich Kennzeichnung: ATEX - II 2G Ex e IIC T3 Gb, Isolationsklasse F.

Leistung Eigenschaften und Abmessungen gemäß den Daten der HCBT-Lüfter in der Standardversion.

Sonderversionen

800- und 1000-mm-Modelle:
  • II 2G Ex h IIB T4
  • II 2G Ex h IIB + H2 T4 (Exd IIC T4 Motor) oder 400V
  • schwebende brennbare Partikel und nicht leitender Staub: II 3D Ex tc IIIB T125 ° C.
  • leitender Staub: II 3D Ex tc IIIC T125 ° C (mit IP65-Motor)

Betriebstemperatur der ATEX-Version

  • -20 ° C bis + 55 ° C
    HCBT-Modelle / 4-315 bis HCBT / 4-710
    HCBT-Modelle / 6-450 bis HCBT 6-710
  • -20 ° C bis + 40 ° C
    HCBT / 4-800 Modelle bis 1000
    HCBT / 6-800 Modelle bis 1000

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C F J K L M ØD ØE ØG
  mm mm mm mm mm mm mm mm mm mm mm
HCBT/4-315/H EXEIIT3 400 330 280 122 32 68 12 40 315 10 329
HCBT/4-355/H EXEIIT3 450 380 315 129 45 75 12 40 355 10 371
HCBT/4-400/H EXEIIT3 500 420 355 129 50.5 78 12 40 400 10 422
HCBT/4-450/H EXEIIT3 560 480 400 150 48 91 12 40 450 10 476
HCBT/4-500/H EXEIIT3 630 560 450 150 44.5 97 12 40 500 10 536
HCBT/4-560/H EXEIIT3 710 630 510 218.5 110.5 98.5 12 40 560 10 596
HCBT/4-630/H EXEIIT3 800 710 580 218.5 110.5 103 12 40 630 12 674
HCBT/4-710/H EXEIIT3 900 800 636 218.5 134 91.5 16.5 40 710 12 733
HCBT/6-450/H EXEIIT3 560 480 400 150 48 91 12 40 450 10 476
HCBT/6-500/H EXEIIT3 630 560 450 150 44.5 97 12 40 500 10 536
HCBT/6-560/H EXEIIT3 710 630 510 150 42 98.5 12 40 560 10 596
HCBT/6-630/H EXEIIT3 800 710 580 150 41 103 12 40 630 12 674
HCBT/6-710/H EXEIIT3 900 800 636 218.5 134 91.5 16.5 40 710 12 733
Typ J C_H C_L ØD ØG sq_A sq_B ØF_H ØF_L
  mm mm mm mm mm mm mm mm mm
HCBT/4-800/L-X-1.5 EXEIIT3 92 380 345 800 926 1000 800 203 181
HCBT/4-800/H-X-3 EXEIIT3 92 380 345 800 926 1000 800 203 181
HCBT/4-900/H-X-5.5 EXEIIT3 120 439 392 900 1060 1120 900 280 203
HCBT/4-1000/L-X-3 EXEIIT3 110 380 380 1000 1154 1250 1000 280 203
HCBT/4-1000/H-X-5.5 EXEIIT3 110 380 380 1000 1154 1250 1000 280 203
HCBT/6-800/L-X-0.55 EXEIIT3 92 345 310 800 926 1000 800 181 162
HCBT/6-800/H-X-0.75 EXEIIT3 92 345 310 800 926 1000 800 181 162
HCBT/6-1000/L-X-1.1 EXEIIT3 110 380 345 1000 1154 1250 1000 203 181
HCBT/6-1000/H-X-1.5 EXEIIT3 110 380 345 1000 1154 1250 1000 203 181
